Familiarización con el instrumento

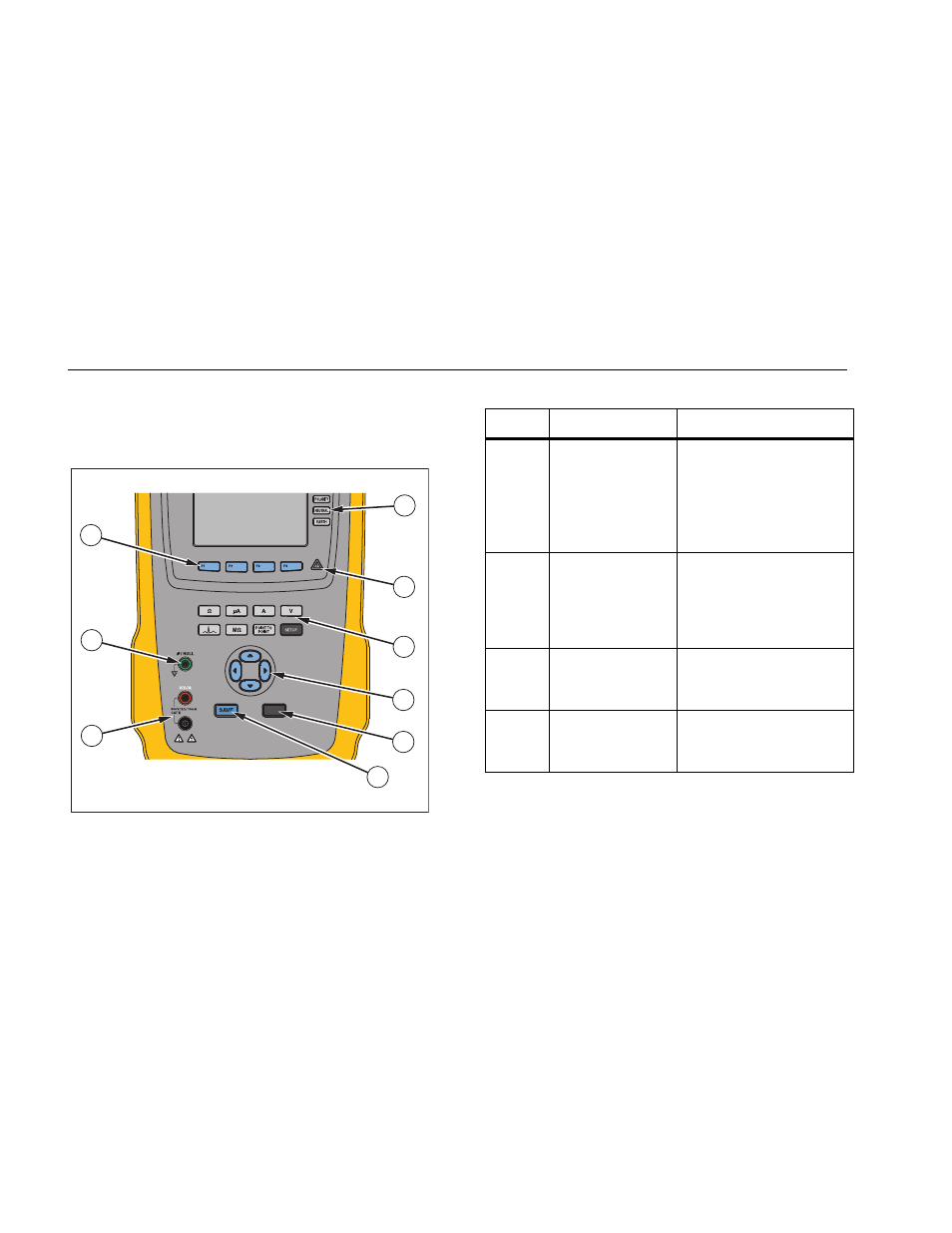

En la figura 1 y la tabla 2 se describen los controles y las
conexiones del panel frontal del analizador.
TEST
2
3
7
8
9
1
4
5
6
fis116.eps
Figura 1. Controles y conexiones del panel frontal
Tabla 2. Controles y conexiones del panel superior
Artículo Nombre Descripción
1
Botones de
configuración de la
toma del equipo
Controla la configuración
de la toma del equipo.
Abre y cierra el neutro y la
conexión a tierra, e
invierte la polaridad de la
conexión neutra y activa.
2
Indicador de
tensión alta
Indica cuándo se aplica
una tensión alta a los
bornes del ECG/piezas
aplicadas, o L1 y L2 del
receptáculo de prueba.
3
Botones de
funciones de
prueba Selecciona las diversas
funciones de prueba del
analizador.
4
Botones de
navegación
Botones de control del
cursor para navegar por
los menús y las listas.
