Realización de mediciones de punto a
punto
El analizador puede tomar mediciones de voltaje,
resistencia y corriente baja por medio de su función punto
a punto. Para acceder al menú de la función punto a
punto mostrado en la figura 32, pulse . Se usan las
teclas programables F1 a F3 para seleccionar la función
de medición.

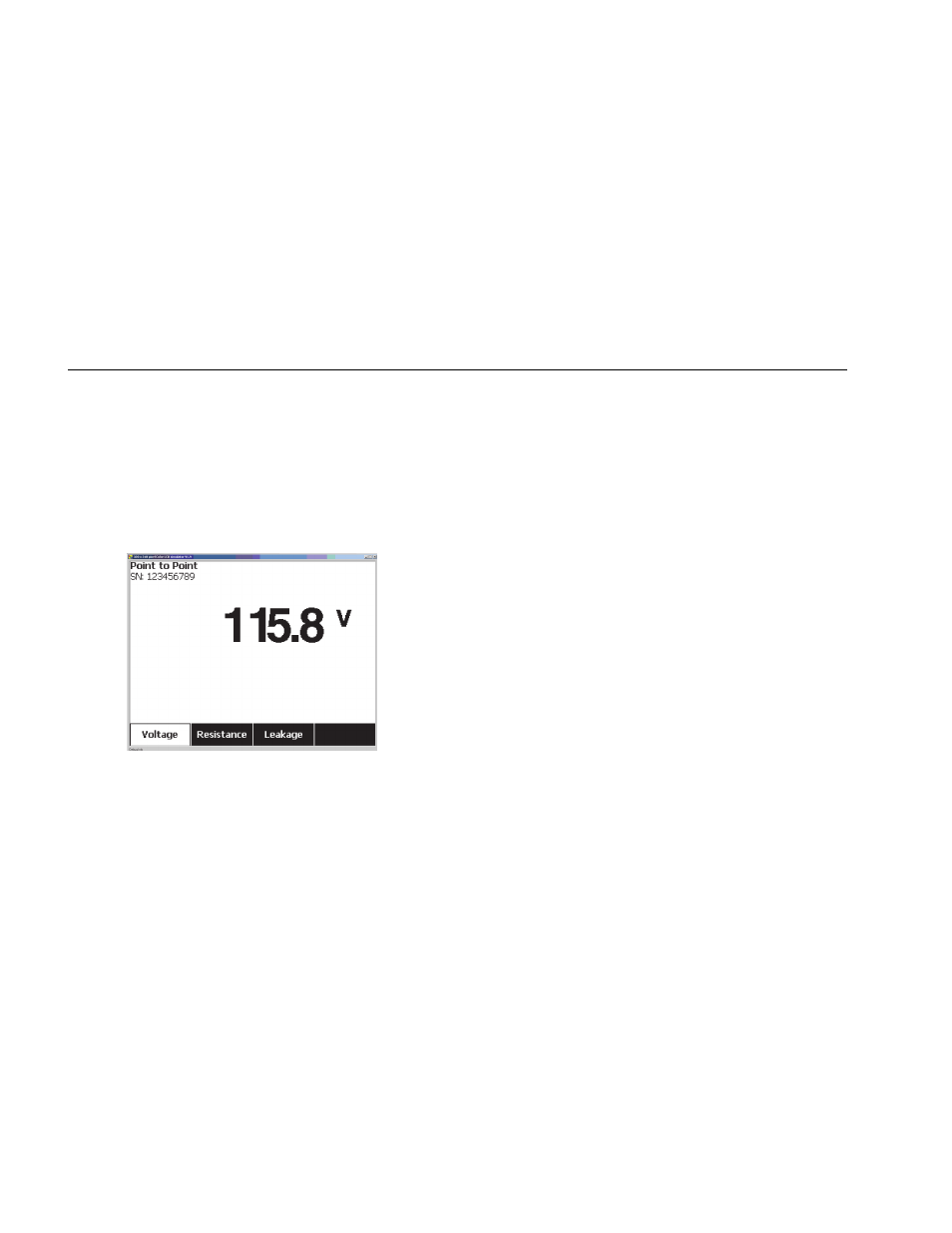

Figura 32. Menú de la función punto a punto
Medición de la tensión
Para hacer una medición de la tensión:
1. Pulse la tecla programable Voltage (Tensión) del
menú de la función punto a punto.
2. Introduzca los conductores de prueba en las tomas
ROJA (V/ Ω /A ) y NEGRA.
3. Coloque las puntas de la sonda a través de la tensión
desconocida y lea la medición en la pantalla del
analizador.
El analizador medirá hasta 300 volts CA.
Medición de resistencia
Para tomar una medición de resistencia:
1. Pulse la tecla programable Resistance (Resistencia)
del menú Point-To-Point (Punto a punto).
2. Introduzca los conductores de prueba en las tomas
ROJA (V/ Ω /A ) y NEGRA.
3. Anule la resistencia de los conductores
cortocircuitando los conductores juntos y pulsando la
tecla programable con la etiqueta Zero Leads
(Conductores cero).
4. Coloque las sondas a través de la resistencia
desconocida y lea la medición en la pantalla del
analizador.
El analizador medirá resistencias de hasta 2,0 Ω .
