Fluke Biomedical ESA612 - Manual (Página 53)

Electrical Safety Analyzer
Pruebas de seguridad eléctrica
39
+ SELECCIÓN
DE
CONDUCTORES
RELÉ*
- SELECCIÓN
DE
CONDUCTORES
RELÉ*
PIEZA CONDUCTORA
DUT_PE
PE
PE
L2
DUT_L2
DUT_L1
RED PRINCIPAL
L1
TIERRA
L2
RED PRINCIPAL
ENCENDIDA
REV
POL
FE
DISPOSITIVO EN PRUEBA
PIEZA
APLICADA
MD
RELÉ SELEC.
CONDUCTOR
TIERRA*
(SOLO REMOTO)
*Los conductores no seleccionados están abiertos.
gtz30.eps

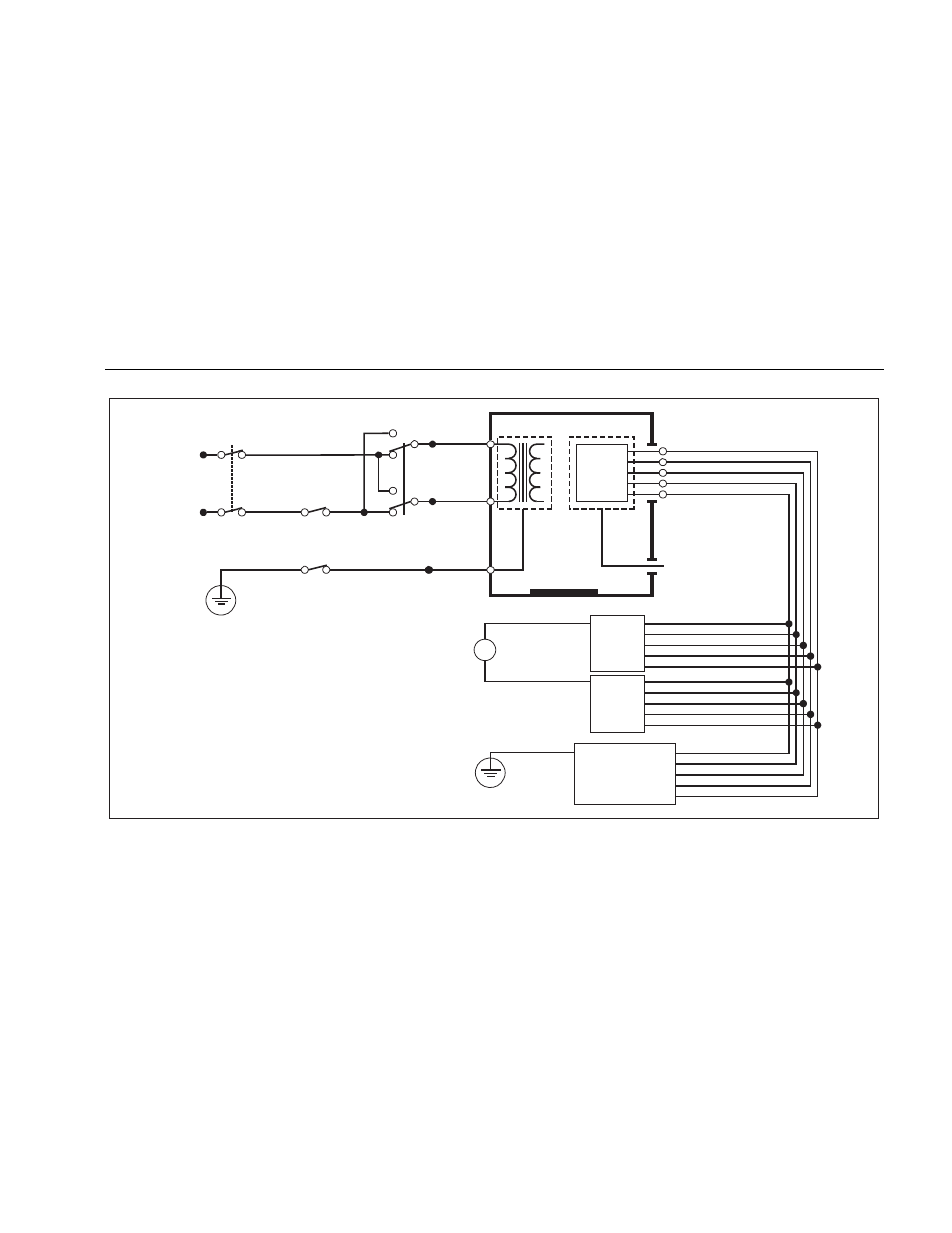

Figura 23. Esquema de la prueba de la corriente de fuga de conductor a conductor (auxiliar del paciente)
