Pruebas de seguridad eléctrica
23
Realización de una prueba de resistencia del
aislamiento
Las cinco pruebas de resistencia del aislamiento toman
mediciones en la red (L1 y L2) a la tierra de protección,
piezas aplicadas a la tierra de protección, red a piezas
aplicadas, red a puntos conductores accesibles no
conectados a tierra, y piezas aplicadas a puntos
conductores accesibles no conectados a tierra.
Para acceder al menú de la prueba de resistencia del
aislamiento, pulse .
Todas las pruebas de resistencia del aislamiento pueden
realizarse usando 500 o 250 voltios CC. Para cambiar el
voltaje de prueba desde el menú de prueba de resistencia
del aislamiento, pulse la tecla programable More (Más).
Pulsar la tecla programable Change Voltage (Cambiar
voltaje) causará la conmutación del voltaje de prueba
entre 250 y 500 volts CC.
Nota
Salir y reingresar al menú de la prueba de
resistencia del aislamiento causa que el voltaje
de prueba regrese a su valor predeterminado de
500 voltios CC.
Tal como se muestra en la figura 12, tres de las cinco
pruebas se muestran sobre las teclas de función
programables F1 a F3. Para acceder a las otras dos
pruebas o a la selección del voltaje de prueba, pulse la
tecla programable More (Más). La tecla programable
Back
(Atrás) moverá el menú nuevamente hacia el menú
de prueba de resistencia del aislamiento de nivel superior.

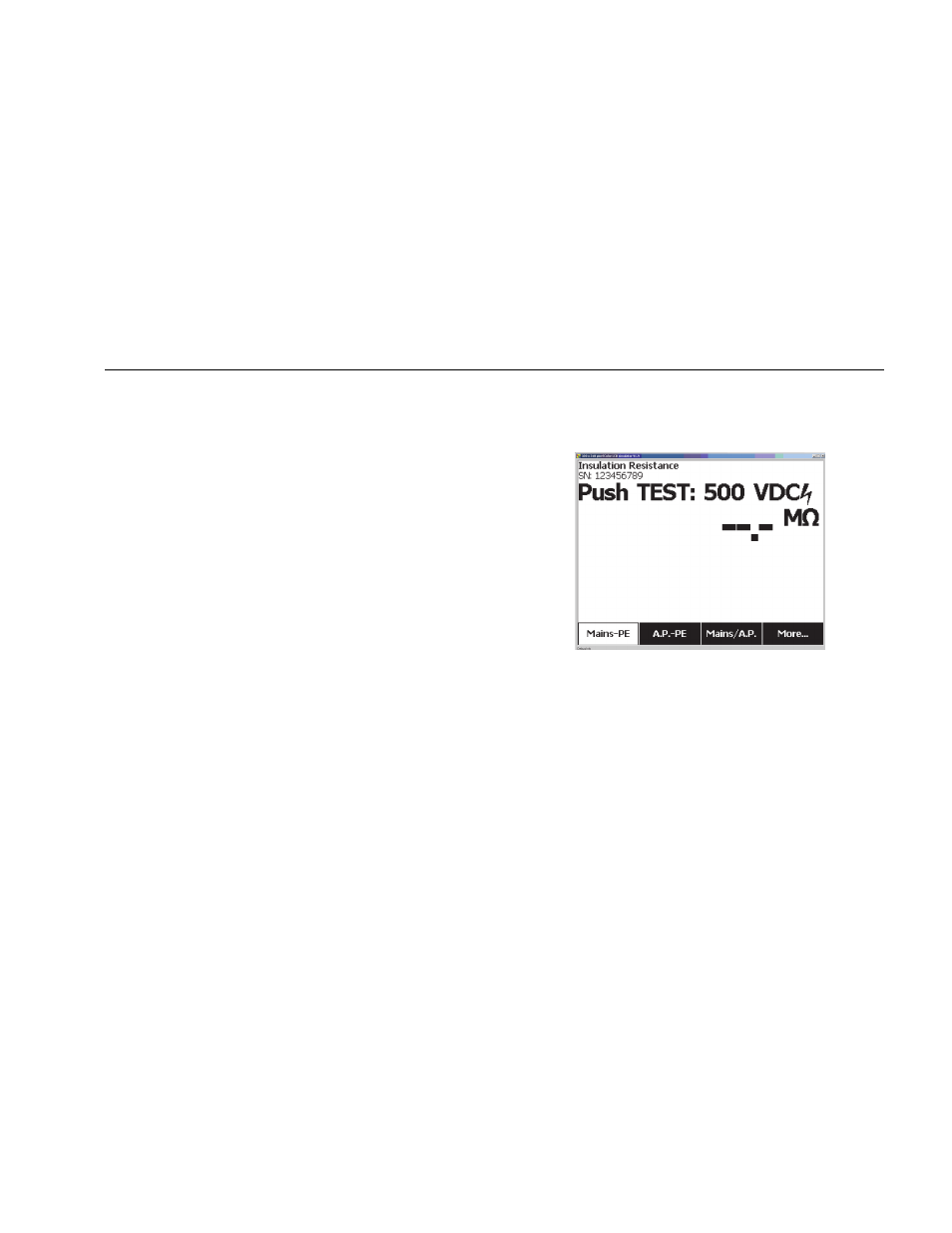

Figura 12. Medición de la resistencia del aislamiento
Después de seleccionar una de las pruebas pulsando la
tecla programable correspondiente, pulse  para
aplicar el voltaje seleccionado al dispositivo bajo prueba y
tomar la medición de la resistencia.
En las figuras de la 13 a la 17 aparecen las conexiones
eléctricas entre el analizador y el dispositivo DUT para las
cinco pruebas de resistencia del aislamiento.
Nota
El dispositivo se apaga para esta prueba.
