Electrical Safety Analyzer
Pruebas de seguridad eléctrica
17
6. Cuando aparezca la norma que dese, pulse la tecla
programable Done (Terminado).
Algunas pruebas eléctricas pueden no ser aplicables
para una norma específica. En estos casos, el menú del
analizador no mostrará la prueba excluida como una
selección.
Realización de las pruebas de tensión de la red
La prueba de tensión de la red mide el voltaje en la
entrada de la red por medio de tres mediciones
separadas. Para acceder a la prueba de tensión de red,
pulse . El menú de prueba de tensión de red
aparece en la figura 8.

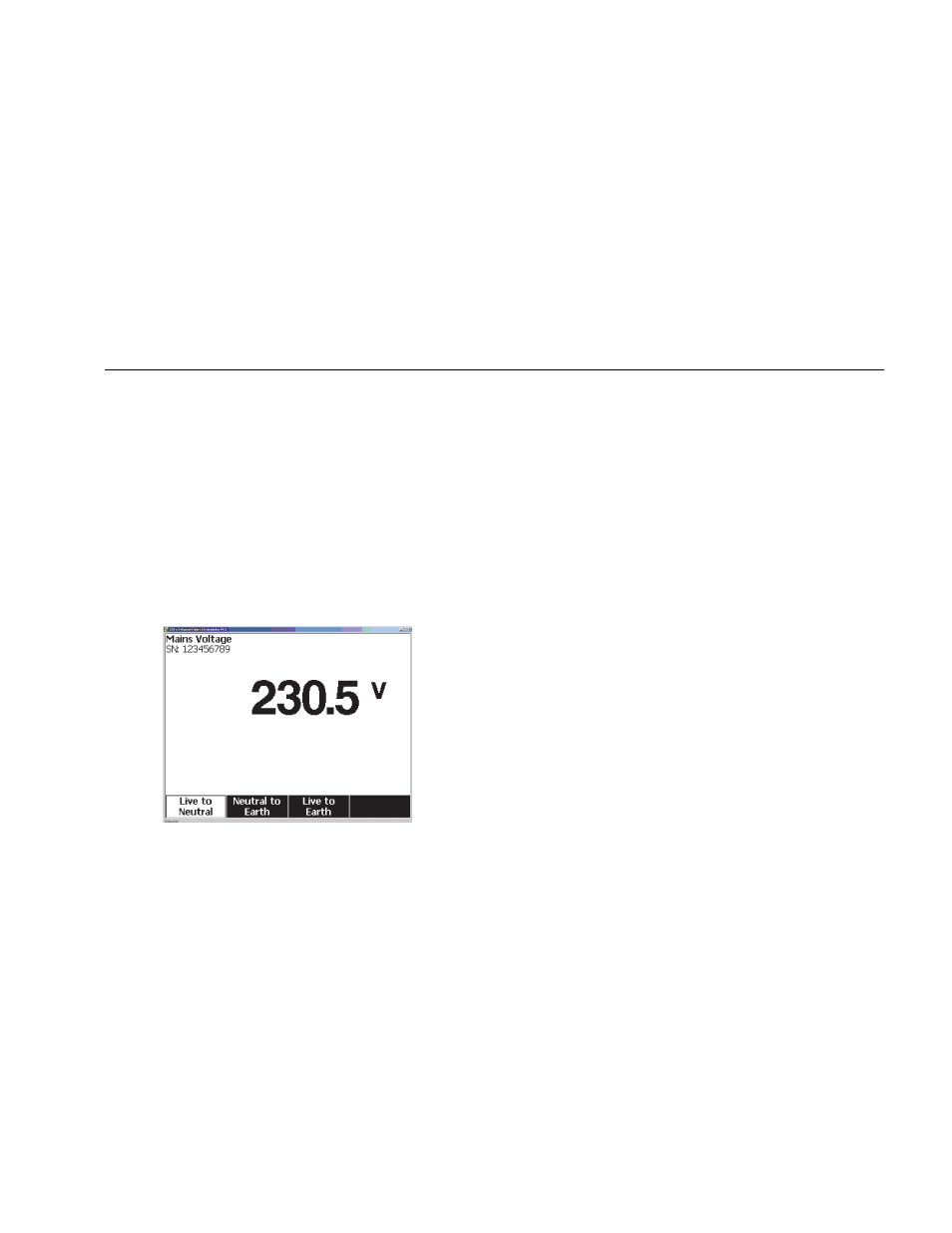

Figura 8. Menú de pruebas de tensión de la red
Pulse cada tecla de función programable para realizar
cada una de las tres mediciones: vivo a neutro, neutro a
tierra, y vivo a tierra.
Nota
La alimentación al receptáculo de prueba está
apagada durante la prueba de tensión de la red.
Prueba de resistencia de línea de tierra (o toma
de tierra de protección)
La prueba de resistencia de la línea de tierra (o toma de
tierra de protección) mide la impedancia entre el terminal
PE del receptáculo de prueba del analizador y las piezas
conductoras expuestas del dispositivo DUT que están
conectadas a la tierra de protección del dispositivo DUT.
Antes de realizar cualquier prueba de fugas con el
analizador, es mejor comprobar la integridad de la
conexión a tierra entre la tierra del receptáculo de prueba
del analizador y la tierra de protección o caja del
dispositivo DUT.
Para acceder al menú Prueba de resistencia nula
∅ /Línea a tierra (toma de tierra de protección), pulse
 .
Nota
El dispositivo se apaga para esta prueba.
