Conexión de un dispositivo bajo prueba al analizador
11
Conexión de un dispositivo bajo prueba
al analizador
Un dispositivo bajo prueba puede conectarse de diversas
maneras, dependiendo del dispositivo y del número de
conexiones necesarias para una prueba completa de
seguridad eléctrica. En la figura 5 aparece un dispositivo
DUT conectado al receptáculo de prueba, bornes de
piezas aplicadas y una conexión independiente de la caja
o toma de protección a tierra del dispositivo DUT.
Encendido del analizador
Nota
Para asegurarse de que el indicador de alta
tensión esté funcionando, observe que se
ilumine durante la autoprueba de encendido.
Pulse el interruptor eléctrico del panel lateral de modo
que el lado “I” del interruptor eléctrico de CA quede
presionado. El analizador realizará una serie de
autopruebas y luego mostrará el mensaje que aparece en
la Figura 4 cuando la autoprueba se haya completado
satisfactoriamente.

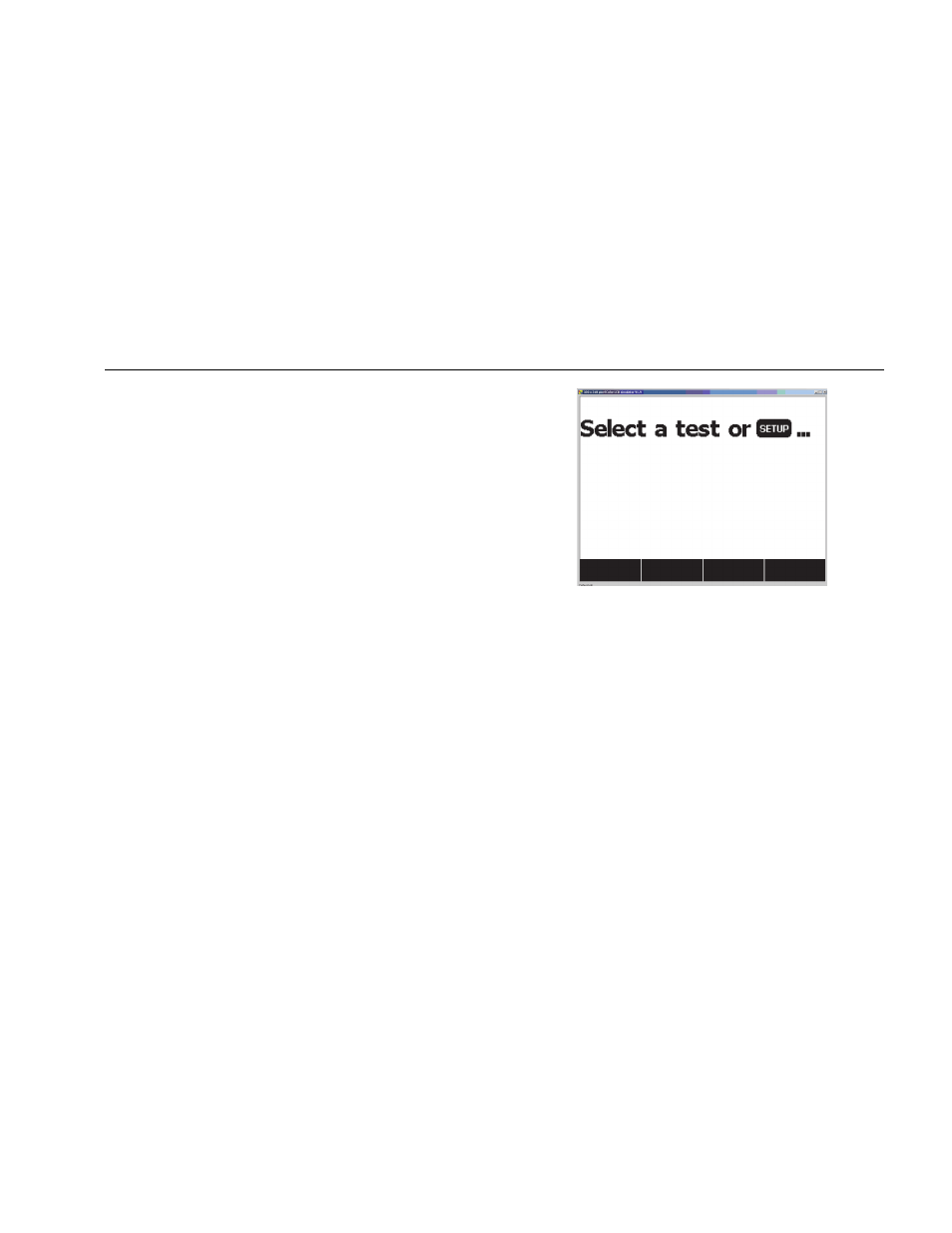

Figura 4. Analizador listo para el uso
