ESA612
Manual de uso
18
Para realizar una prueba de resistencia de línea a tierra:
1. Asegúrese de que el cable eléctrico proveniente del
dispositivo bajo prueba se enchufe en el receptáculo
de prueba del analizador.
2. Pulse  para revelar el menú de la función de
resistencia.
3. Conecte un extremo del conductor de prueba a la
toma V/ Ω /A tal como se muestra en la figura 10.
4. Si va a utilizar una sonda accesoria, conéctela al otro
extremo del conductor de prueba y coloque la punta
de la sonda en la toma
∅
/Null . Si va a utilizar un
accesorio de pinzas de conexión, conéctelo al otro
extremo del conductor de prueba, coloque el
adaptador de borne nulo en la toma
∅
/Null , y
conecte la pinza de conexión al adaptador de borne
nulo.
5. Conecte el otro extremo del conductor de prueba a la
toma ∅
/nula .
6. Pulse la tecla programable Zero Leads
(Conductores a cero). El analizador pone en cero la
medición para cancelar la resistencia del conductor
de prueba.
7. Conecte el conductor de prueba que proviene de la
toma ∅
/nula a la caja del dispositivo bajo prueba o
conexión de tierra de protección.
8. La resistencia medida se muestra tal como se indica
en la figura 9 después de haberse hecho la conexión
del dispositivo bajo prueba.

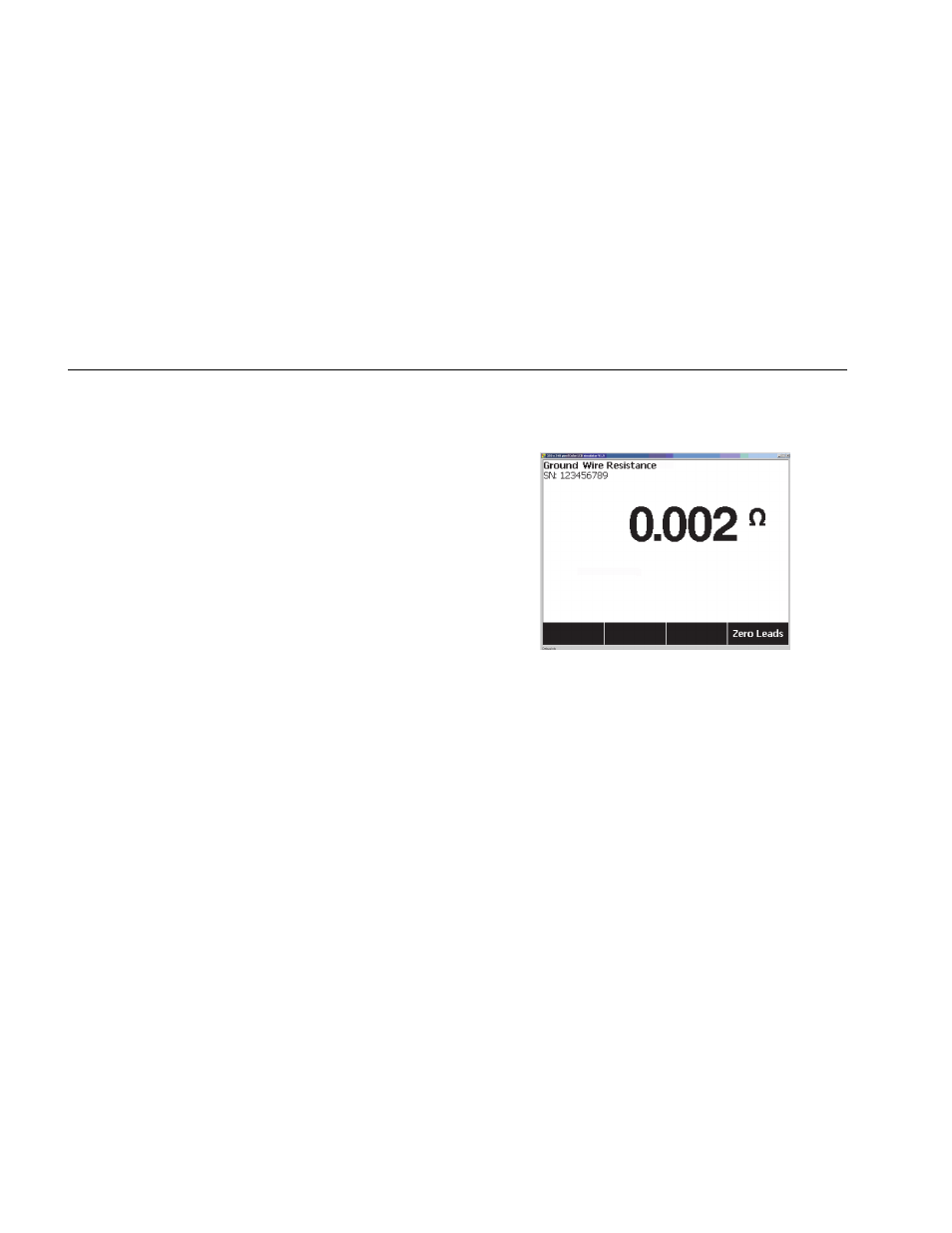

Figura 9. Medición de la resistencia de tierra del
dispositivo bajo prueba
 Advertencia
Para evitar descargar eléctricas, retire el
adaptador de borne nulo de la toma
∅ /Null
después de realizar una prueba cero del
conductor de prueba. La toma
∅ /Null es
potencialmente peligrosa en algunas
condiciones de prueba.
