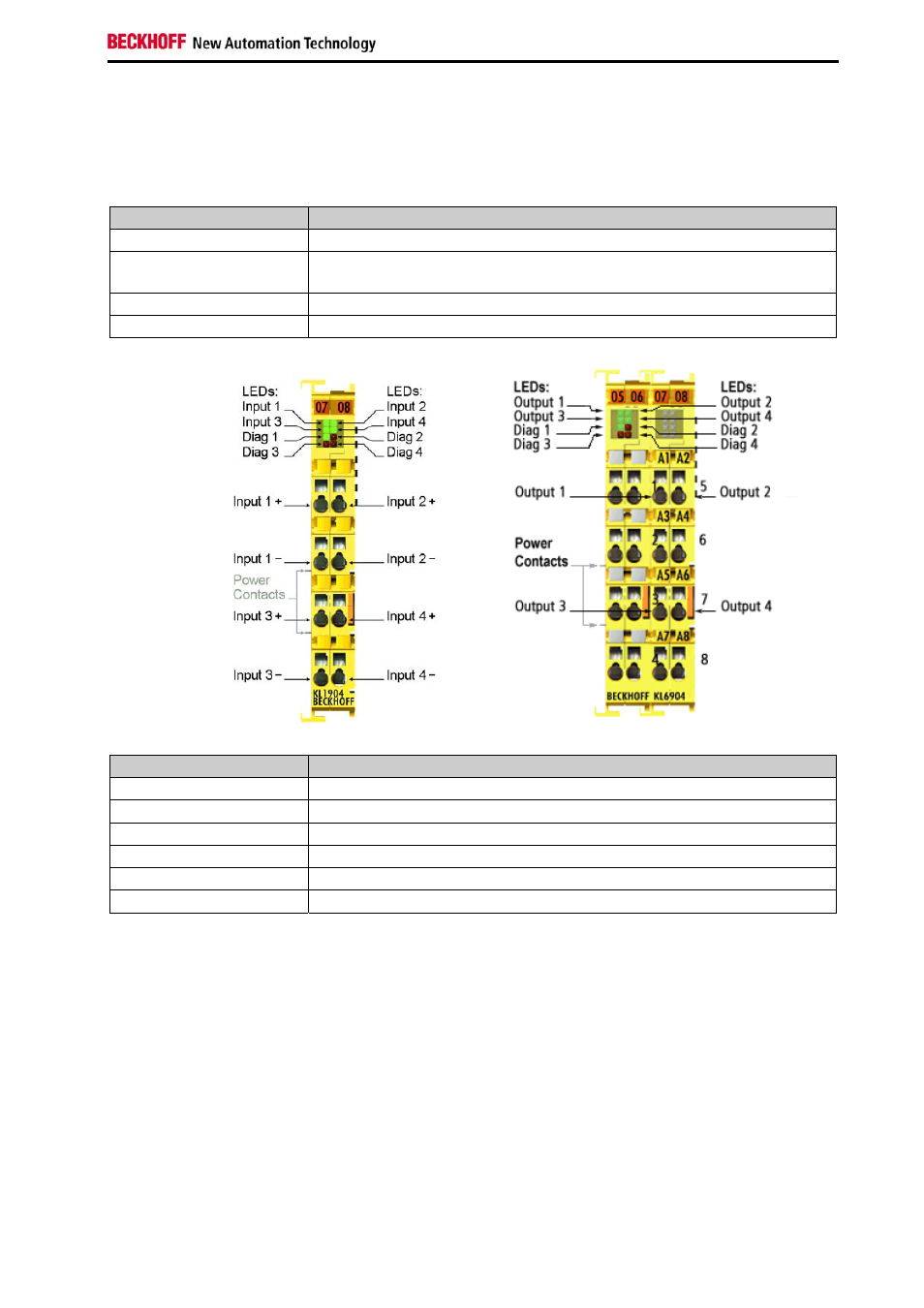

BECKHOFF KL6904 - Manual (Página 9)

Descripción del sistema
KL6904 7
2.1.2 Terminales de bus
Datos mecánicos
Datos mecánicos Terminal de bus
Material Policarbonato, poliamida (PA6.6).
Dimensiones (Anch x Alt x
Prof) 12 mm x 100 mm x 68 mm o 24 mm x 100 mm x 68 mm
Montaje En regleta de montaje de 35 mm (EN50022) con bloqueo
Enchufable mediante Ensambladura de lengüeta y ranura doble
Técnica de conexión
Técnica de conexión Terminal de bus
Cableado Técnica de bornes de resorte (Cage Clamp © )
Sección de conexión 0,08 mm² ... 2,5 mm², flexible, rígido
Conexión de bus de campo En función del bus de campo
Contactos de potencia Hasta 3 contactos de resorte / contactos de cuchilla
Carga eléctrica 10 A
Tensión nominal En función del tipo de terminal
2.1.3 K-Bus
El K-Bus es el circuito de comunicación que se encuentra dentro de la regleta de bornes. Mediante seis
contactos en las paredes laterales de los terminales se conduce el K-Bus del acoplador de bus a través
de todos los terminales. El terminal final cierra el K-Bus.
2.1.4 Contactos de potencia
Mediante tres contactos de potencia se transmite la tensión de servicio a los terminales siguientes.
Utilizando los terminales de alimentación de potencia se pueden formar los grupos de distinto potencial
que se deseen en la regleta de bornes. Los terminales de alimentación no se tienen en cuenta al activar
los terminales y se pueden colocar en cualquier posición en la regleta de bornes.
