Funcionamiento
KL6904 19

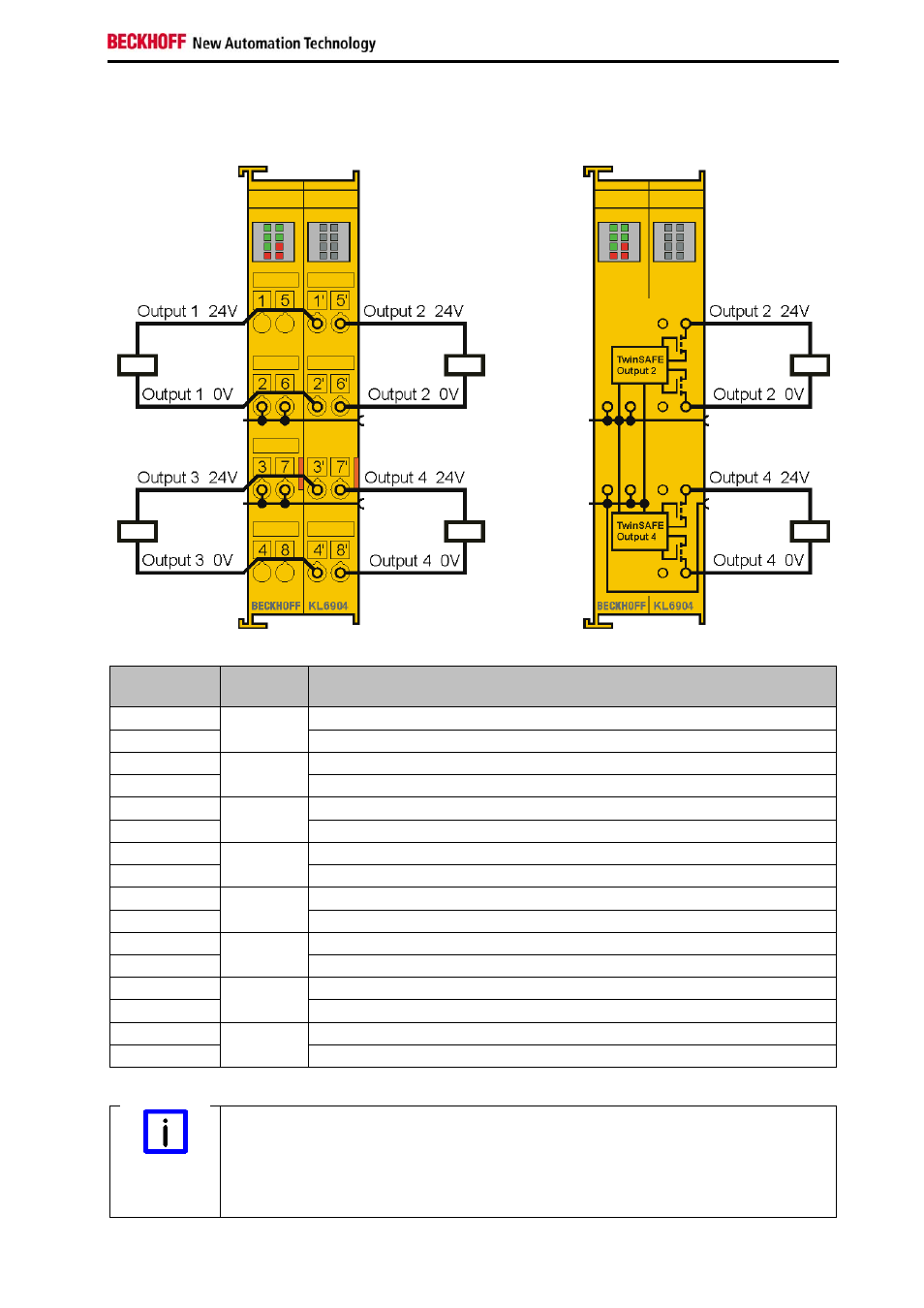

Ocupación de bornes del KL6904
Posición de
borne Salida Señal
1 no ocupado, ninguna función
2
-
Contacto de potencia positivo
3 Contacto de potencia negativo
4
-
no ocupado, ninguna función
5 no ocupado, ninguna función
6
-
Contacto de potencia positivo
7 Contacto de potencia negativo
8
-
no ocupado, ninguna función
1’ Output 1+
2’
1
Output 1-
3’ Output 3+
4’
3
Output 3-
5’ Output 2+
6’
2
Output 2-
7’ Output 4+
8’
4
Output 4-
Pulsos de prueba
Nota
Tenga en cuenta para la elección de actuadores que los pulsos de prueba del KL2904 no
conduzcan a una conmutación del actuador o un mensaje de diagnóstico del KL2904.
Los pulsos de prueba de las salidas del terminal KL6904 no son configurables ni
desconectables.
