Desmontaje

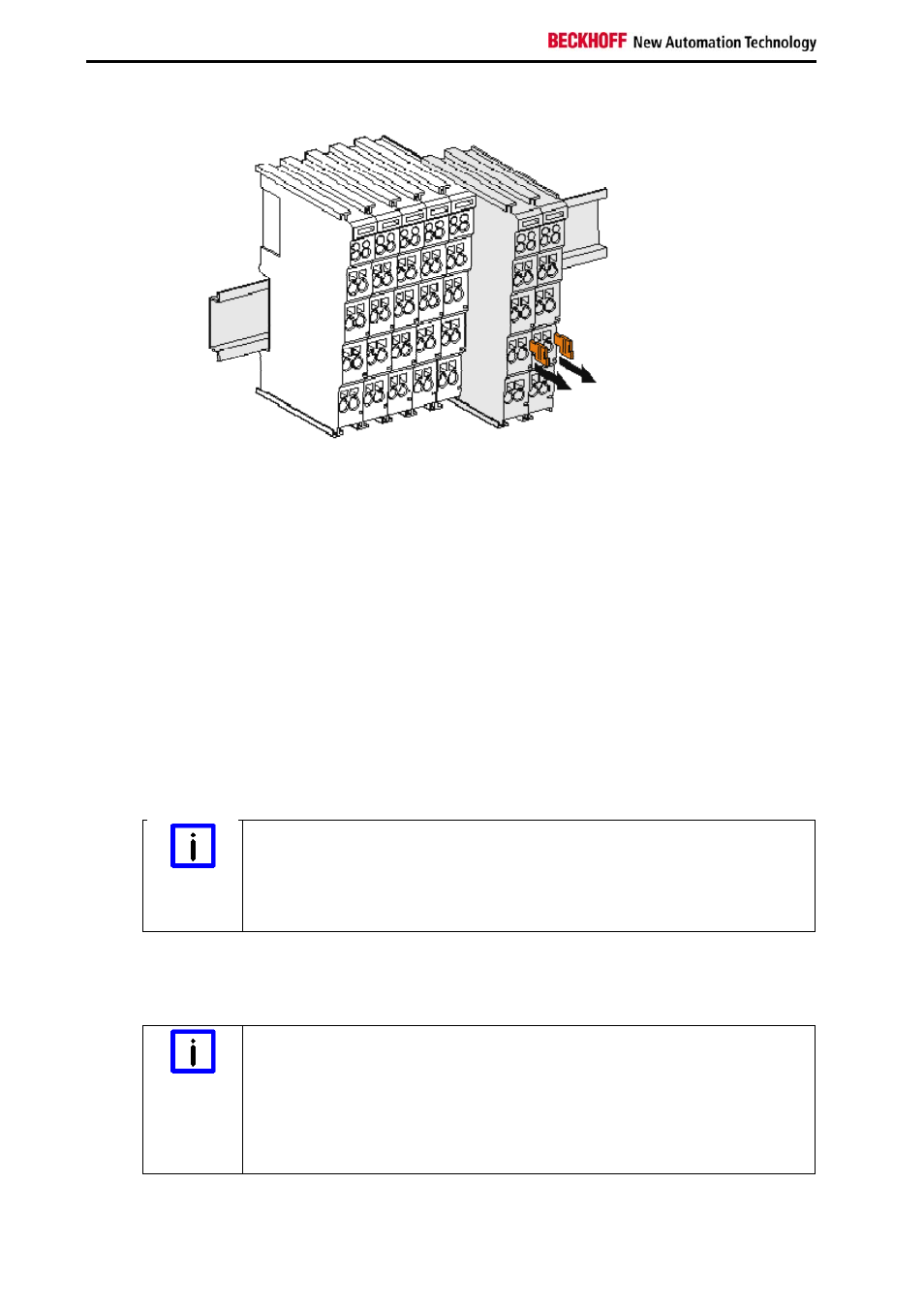

1. Extraiga cuidadosamente las bridas naranjas aprox. 1 cm del terminal que va a desmontar hasta
que las bridas queden sueltas. Se soltará el bloqueo de este terminal con la regleta de montaje y
el terminal se podrá extraer de la regleta de montaje sin mucho esfuerzo.
2. Para ello, sujete con el dedo pulgar y el dedo índice el terminal desbloqueado y tire de él hacia
arriba y hacia abajo en la superficie de la carcasa acanalada, y extraiga el terminal de la regleta
de montaje.
4.1.4 Instalación eléctrica
4.1.4.1 Conexiones dentro de un bloque de terminal de bus
Las conexiones eléctricas entre los acopladores de bus y los terminales de bus se realizan
automáticamente juntando los componentes:
• Los seis contactos de resorte del K-Bus se encargan de la transmisión de datos y la alimentación
de la electrónica de los terminales de bus.
¡Observar la corriente de K-Bus máxima!
Nota
¡Observe la corriente máxima, que su acoplador de bus puede suministrar para
la alimentación del K-Bus! Utilice el terminal de bloque de alimentación KL9400,
cuando el consumo de corriente de sus terminales supera la corriente máxima
que su acoplador de bus puede suministrar a la alimentación del K-Bus.
• Los contactos de potencia transfieren la alimentación para la electrónica de campo, por lo que
funcionan de línea de alimentación dentro del bloque de terminales. La alimentación de los
contactos de potencia se produce mediante terminales en el acoplador de bus.
¡Observar la ocupación de los contactos de potencia!
Nota
Al configurar un bloque de terminales de bus, tenga en cuenta la conexión de
los contactos de los diferentes terminales de bus, puesto que algunos tipos (p.
ej., terminales de bus analógicos o terminales de bus digitales de 4 canales) no
dejan pasar los contactos de potencia o sólo lo hacen parcialmente.
Los terminales de alimentación (KL91xx, KL92xx) interrumpen los contactos de
potencia y constituyen así una nueva línea de alimentación.
