Funcionamiento
18 KL6904
4.1.4.2 Cableado
Hasta ocho conexiones permiten la conexión de hilo rígido o de hilo fino a los terminales de bus. Los
bornes están funcionando con el principio de la fuerza de resorte. Conecte las líneas de la siguiente
manera:

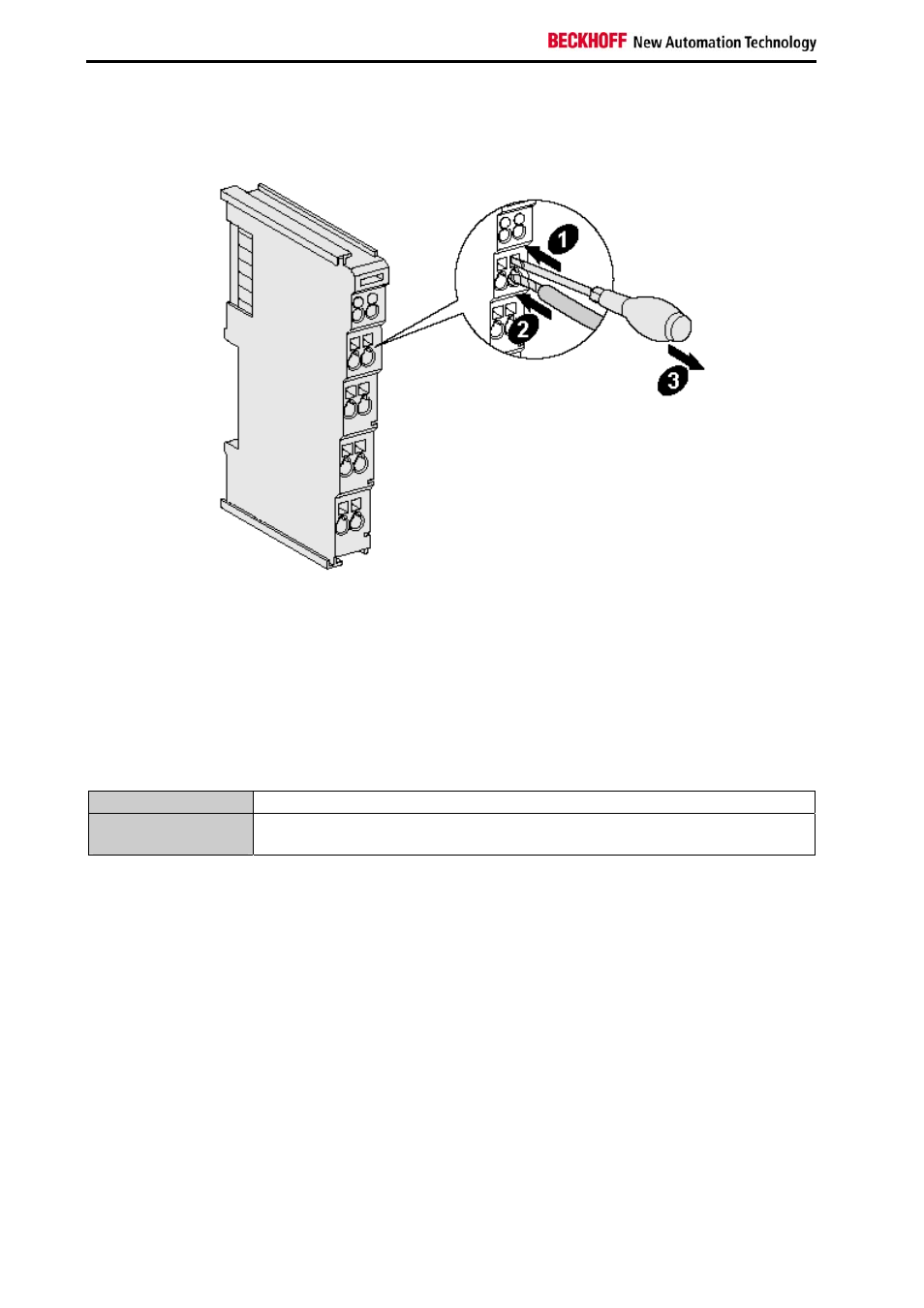

1. Abra un borne de fuerza de resorte presionando ligeramente con un destornillador o un
punzón en la abertura cuadrada sobre el borne.
2. Ahora el cable se puede insertar sin resistencia en la abertura redonda de borne.
3. Eliminando la presión se cierra el borne automáticamente y sujeta el cable de forma
segura y permanente.
Sección del conductor 0,08 ... 2,5 mm 2
Longitud de
desaislamiento 8 mm
