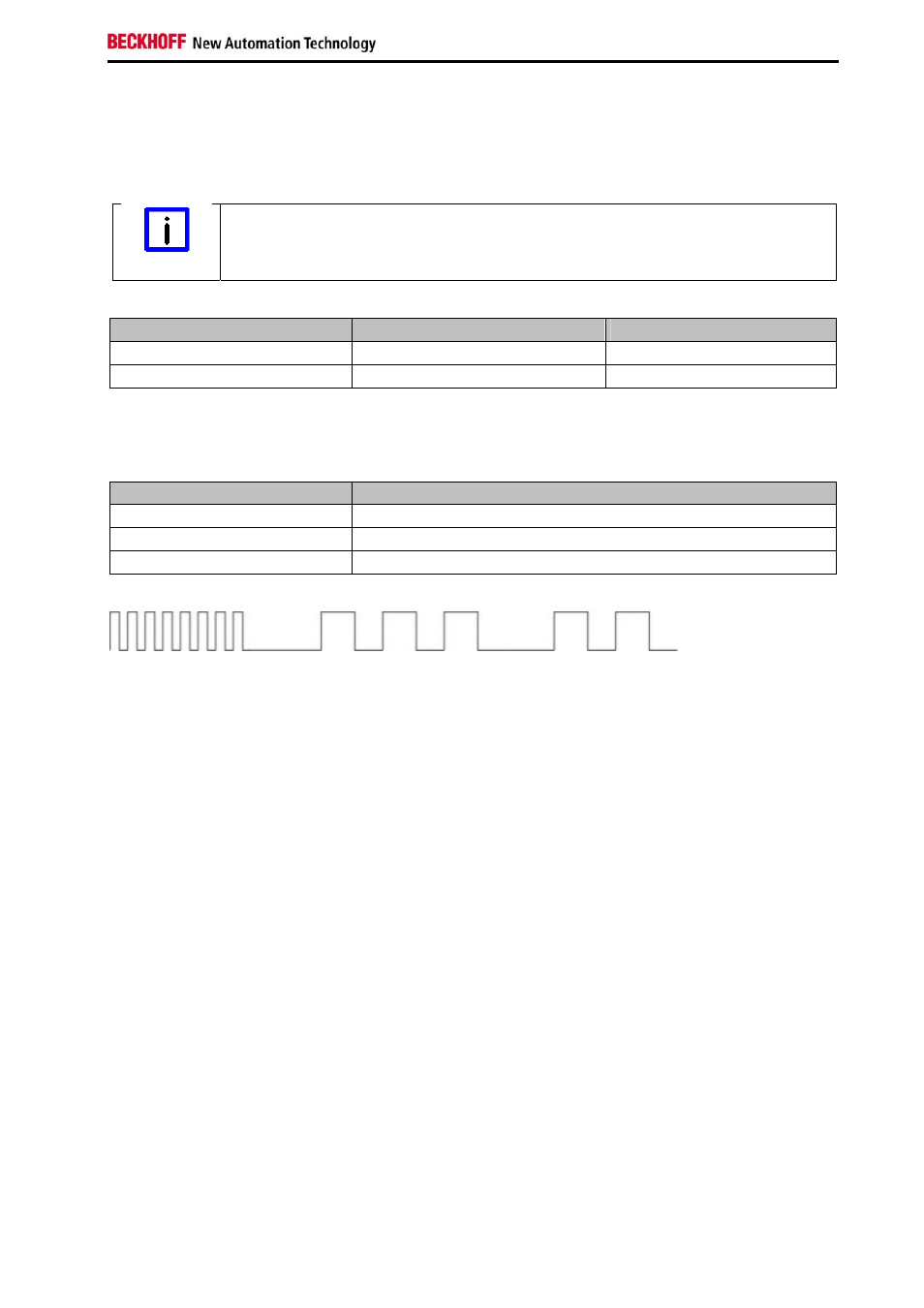

Funcionamiento
KL6904 45
4.3.1.3 Diag 3 (rojo) y Diag 4 (rojo)
Los LEDs Diag 3 y Diag 4 muestran errores internos del terminal.
Devolución terminal
Nota
Estos errores provocan la detención del terminal. El terminal deberá ser comprobado
por Beckhoff Automation GmbH.
LED Diag 3 (rojo) LED Diag 4 (rojo) Fuente de error
encendido parpadea µC1
encendido apagado
µC2
En caso de error, el LED Diag 4 indica el código de parpadeo que describe mejor el error. Los códigos de
parpadeo se estructuran de la siguiente manera:
Secuencia de parpadeo Significado
Oscilación rápida Inicio del código de parpadeo
Primera secuencia lenta Código de error
Segunda secuencia lenta Argumento de error
Inicio Código de error Argumento de error
Tras el parpadeo rápido, cuente el número de impulsos de parpadeo
• en la primera secuencia lenta para determinar el código de error
• en la segunda secuencia lenta para determinar el argumento de error
Tras la segunda secuencia lenta se repite el código de parpadeo y empieza de nuevo el parpadeo
rápido.
