4.1.4.3 Conexión según EN954-1, categoría 4
Para alcanzar la categoría 4 según la norma EN 954-1 se deben conectar
• ya sea a una salida TwinSAFE dos contactores con contactos guiados forzados en paralelo
• o a dos salidas TwinSAFE, respectivamente un contactor con contactos guiados forzados.
Respectivamente un contacto ruptor del contactor se aplica conectado en serie sobre una entrada
TwinSAFE de un KL1904. Esta entrada TwinSAFE se emplea en la configuración TwinSAFE-Logic como
señal EDM (bucle de realimentación).

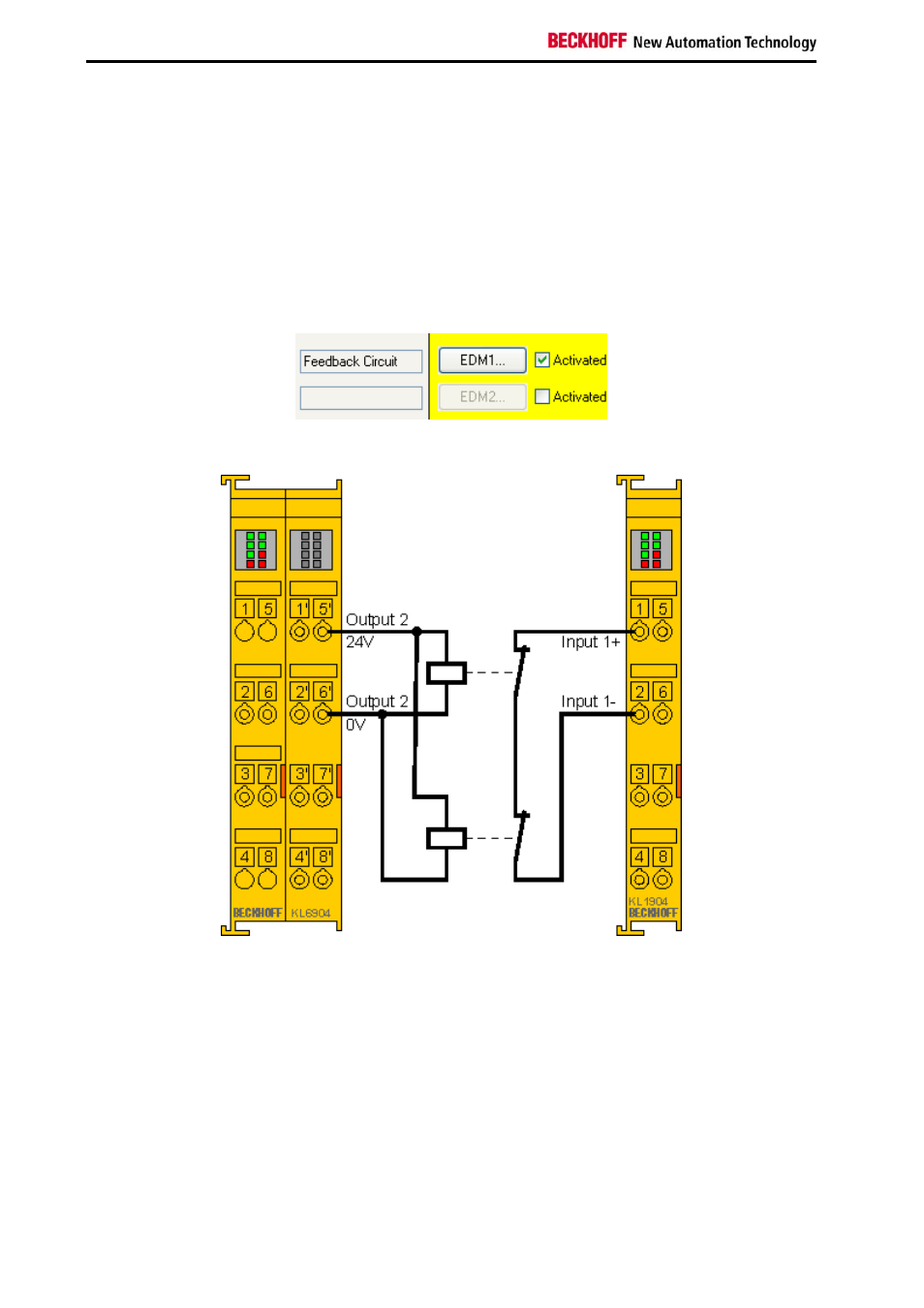

Categoría 4 con dos contactores excitados paralelamente
Los contacto normalmente cerrados del contactor aquí no representados se emplean conectados en
serie para una desconexión orientada a la seguridad.
