Funcionamiento
KL6904 15
4.1.3 Instalación mecánica
¡Riesgo inminente de lesiones!
PELIGRO
Asegúrese de que el sistema de bus se encuentra en estado seguro y sin tensión
antes de empezar con el montaje, desmontaje o cableado de los terminales de bus
4.1.3.1 Armario de distribución
Para su puesta en servicio, los terminales TwinSAFE deben montarse en un armario de distribución o
caja de bornes que cumpla como mínimo la clase de protección IP54 según la norma IEC 60529.
4.1.3.2 Montaje de las regletas de montaje
Montaje

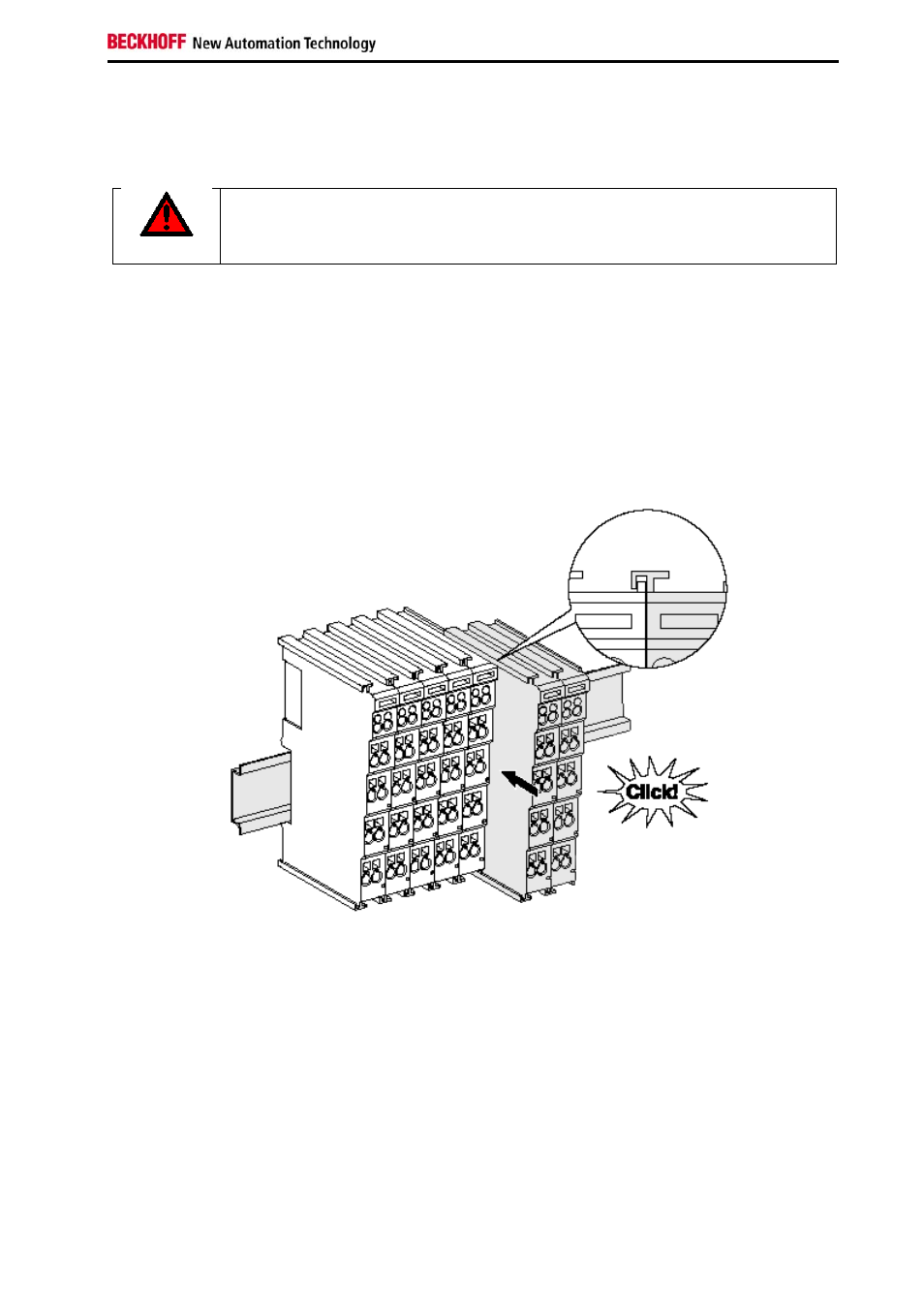

Los acopladores de bus y los terminales de bus se encajan presionando ligeramente sobre una regleta
de montaje de 35 mm convencional (según EN 50022):
1. Coloque primero el acoplador de bus de campo sobre la regleta de montaje.
2. En el lado derecho del acoplador de bus de campo se disponen ahora los terminales de bus.
Junte los componentes con lengüeta y ranura y desplace los terminales hacia la regleta de
montaje hasta que oiga cómo el bloqueo encaja en la regleta de montaje.
Si primero cierra los terminales en la regleta de montaje y luego los desplazan uno al lado del
otro sin apretar la lengüeta y la ranura una contra otra, no funcionará la conexión. Para que el
montaje sea correcto las carcasas deben estar perfectamente acopladas entre sí.
3. Durante el montaje de los terminales de bus, asegúrese de que el mecanismo de bloqueo de los
terminales no entre en conflicto con los tornillos de fijación de la regleta de montaje.
