Descripción del sistema
KL6904 5
2 Descripción del sistema
2.1 Sistema de terminales de bus Beckhoff
El sistema de terminales de bus Beckhoff sirve para la conexión descentralizada de sensores y
actuadores en un sistema de control. Los componentes pertenecientes al sistema de terminales de bus
Beckhoff se emplean principalmente en la automatización industrial y en la automatización de edificios.
Una estación de bus está formada como mínimo por un controlador de acoplador de bus o por un
controlador de terminales de bus y los terminales de bus alineados con él. El acoplador de bus es la
interfaz de comunicación entre el sistema de control de orden superior y los terminales conectados a
sensores y actuadores. La estación de bus completa se fija a presión en una regleta de montaje DIN de
35 mm (EN 50022). La conexión transversal mecánica de la estación de bus se realiza mediante un
sistema de lengüeta y ranura en el acoplador de bus y los terminales de bus.

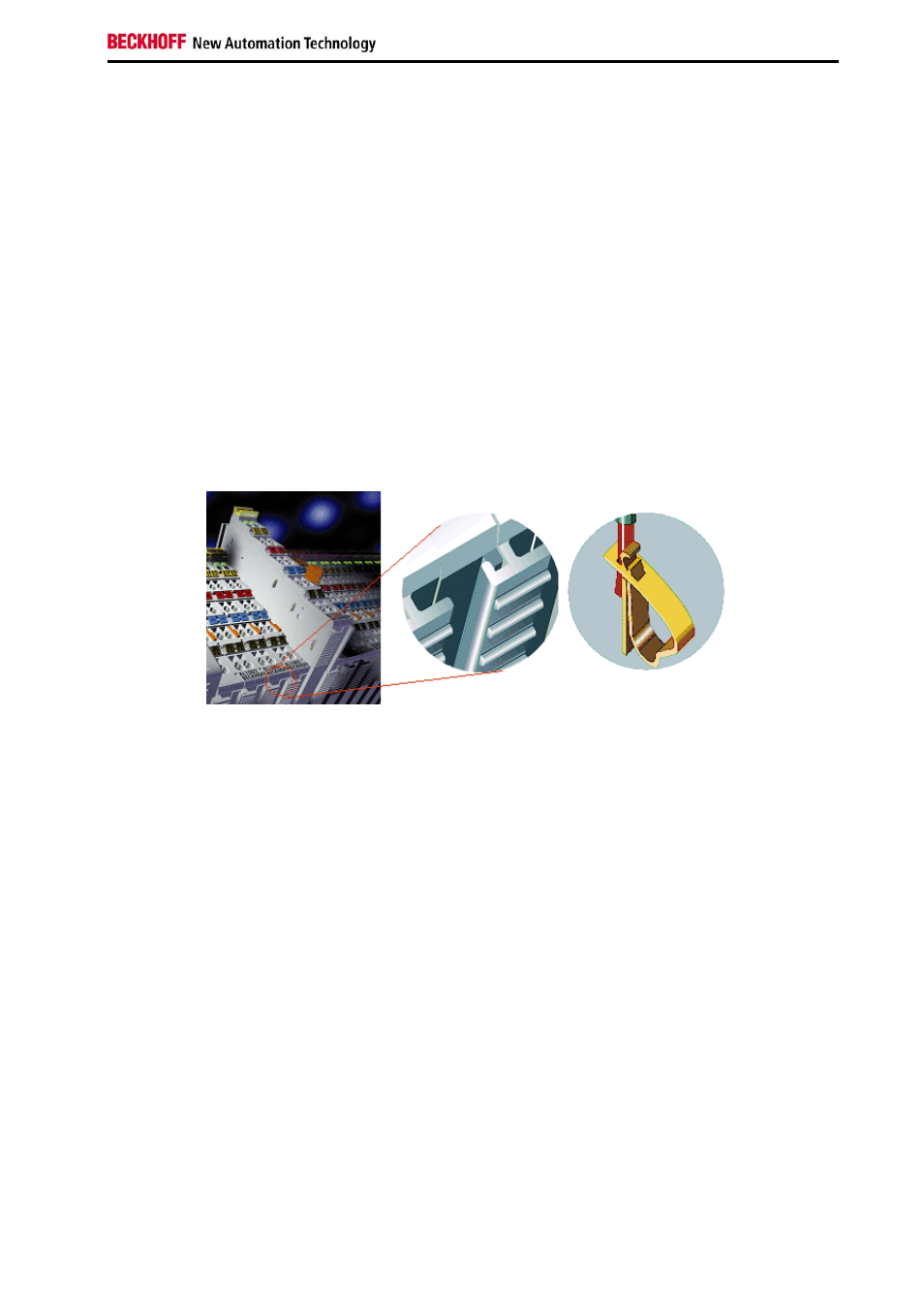

Los sensores y los actuadores se unen a los terminales con la técnica de conexión sin tornillos
(Cage Clamp
© ).
Puesto que se han establecido una multitud de estándares de comunicación diferentes en la
automatización industrial, Beckhoff ofrece acopladores de bus para todos los sistemas de bus comunes
(p. ej., BK3120 para PROFIBUS, BK9000 para Ethernet, etc.).
