Funcionamiento
KL6904
25

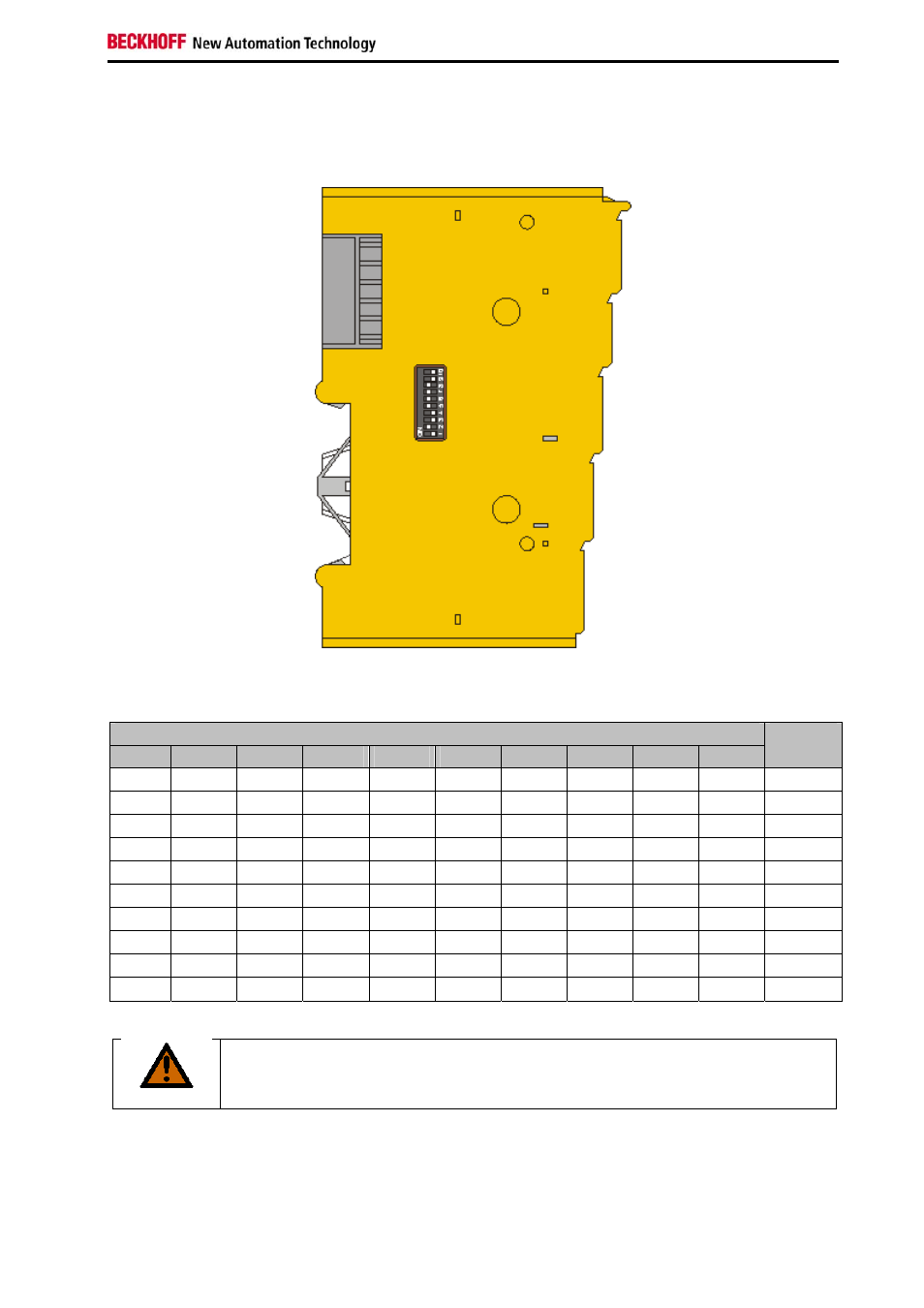

4.2.5 Ajustes de dirección en los terminales TwinSAFE
Con el interruptor DIP de 10 posiciones en el lado izquierdo de un terminal de bus TwinSAFE, debe
configurar la dirección TwinSAFE del terminal. Están disponibles las direcciones TwinSAFE de 1 a 1023.
Interruptor DIP
1
2
3
4
5
6
7
8
9
10
Direcció
n
OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF
0
ON
OFF OFF OFF OFF OFF OFF OFF OFF OFF
1
OFF
ON
OFF OFF OFF OFF OFF OFF OFF OFF
2
ON ON OFF OFF OFF OFF OFF OFF OFF OFF
3
OFF OFF ON
OFF OFF OFF OFF OFF OFF OFF
4
ON
OFF
ON
OFF OFF OFF OFF OFF OFF OFF
5
OFF
ON ON OFF OFF OFF OFF OFF OFF OFF
6
ON ON ON OFF OFF OFF OFF OFF OFF OFF
7
... ... ... ... ... ... ... ... ... ...
...
ON ON ON ON ON ON ON ON ON ON
1023
Dirección TwinSAFE única
ADVERTENCIA
Cada dirección TwinSAFE configurada debe existir sólo una vez en la red.
