1 REGULADORES ENERGÍA REACTIVA COMPUTER PLUS TF
Los reguladores de la serie Computer plus son reguladores de factor de potencia que incorporan los
últimos avances en la tecnología de compensación de energía reactiva y filtrado de armónicos, tanto en
sistemas con contactores como en sistemas rápidos. El núcleo del controlador es un procesador DSP de
última generación que permite la ejecución rápida y eficaz de algoritmos avanzados de control.
Los reguladores del tipo Computer plus TF, al que se refiere este manual, son reguladores para maniobra
estática. Para el modelo Computer plus T8 y T14 para contactores véase manual M98223001-01-AAx.
(AAx: AA son las dos últimas cifras del año de revisión y x es un carácter alfab
ético, A…Z, que indica
versión).
TI
L1
L2
L3
N
MEDIDA TRIFÁSICA
CONEXIÓN 3 fases ESTRELLA ó
3 fases TRIÁNGULO
MEDIDA FUGAS
CARGAS
COMPUTER+
V1 230 I1 150 kW1 80 kvar1 60
V2 230 I2 150 kW2 80 kvar3 60
V3 230 I3 150 kW2 80 kvar3 60
Cos  = 0.8
ALARMA DE
TEMPERATURA
BATERÍA
CONDENSADORES
L
C
RS485

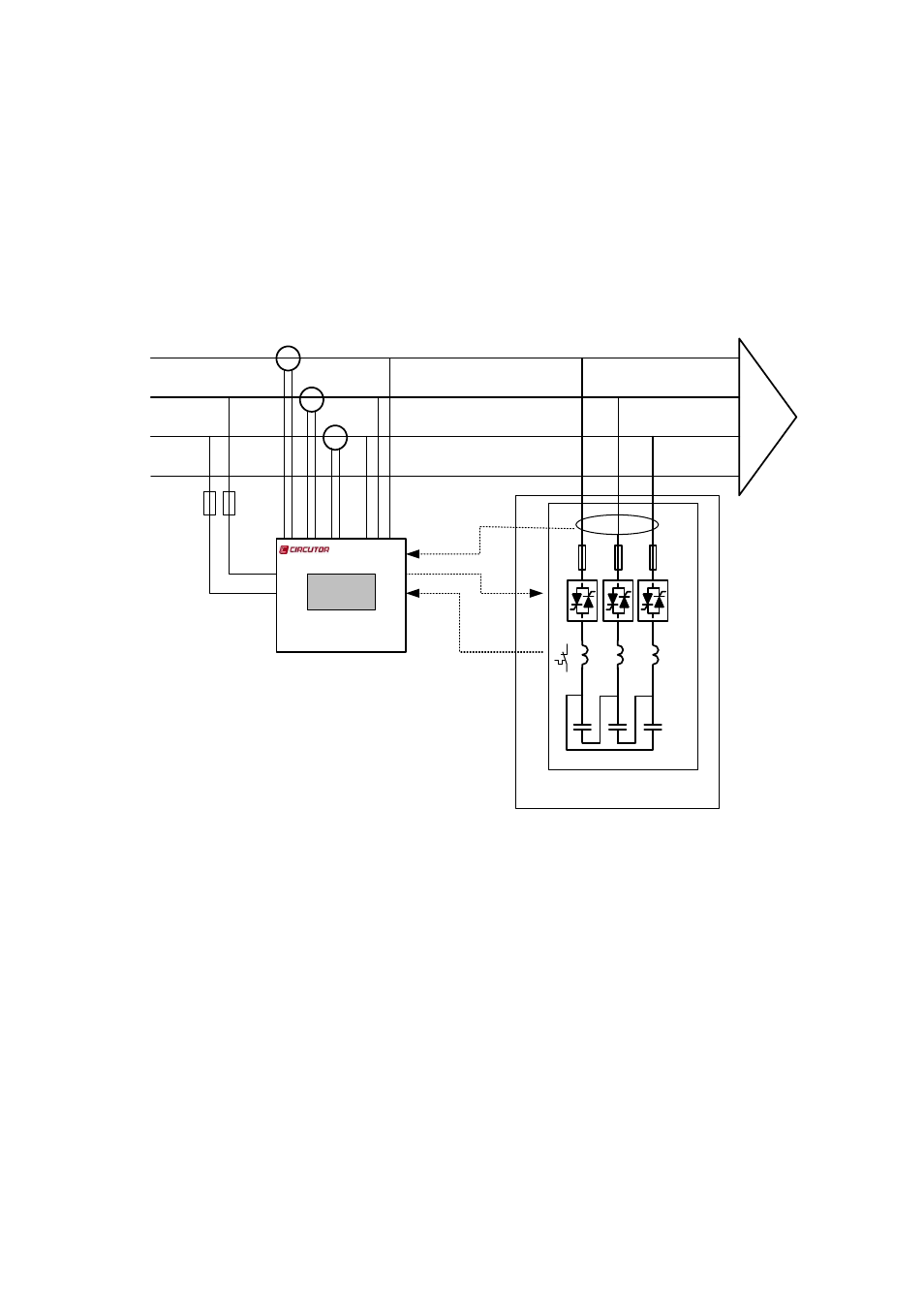

Fig. 1 .- Esquema de principio de la conexión
