CIRCUTOR computer PLUS-TF Series Manual del usuario

Página 14

Advertising
background image

14

7

Secundario 1 Corriente IA

8

Secundario 2 Corriente IA

9

Secundario 1 Corriente IB

10

Secundario 2 Corriente IB

11

Secundario 1 Corriente IC

12

Secundario 2 Corriente IC

13

Contacto NC Relé alarma

14

Común Relé alarma

15

Contacto NA Relé alarma

3.2.2

Carta A: Comunicaciones, medida de I en condensadores y medida de I de fugas

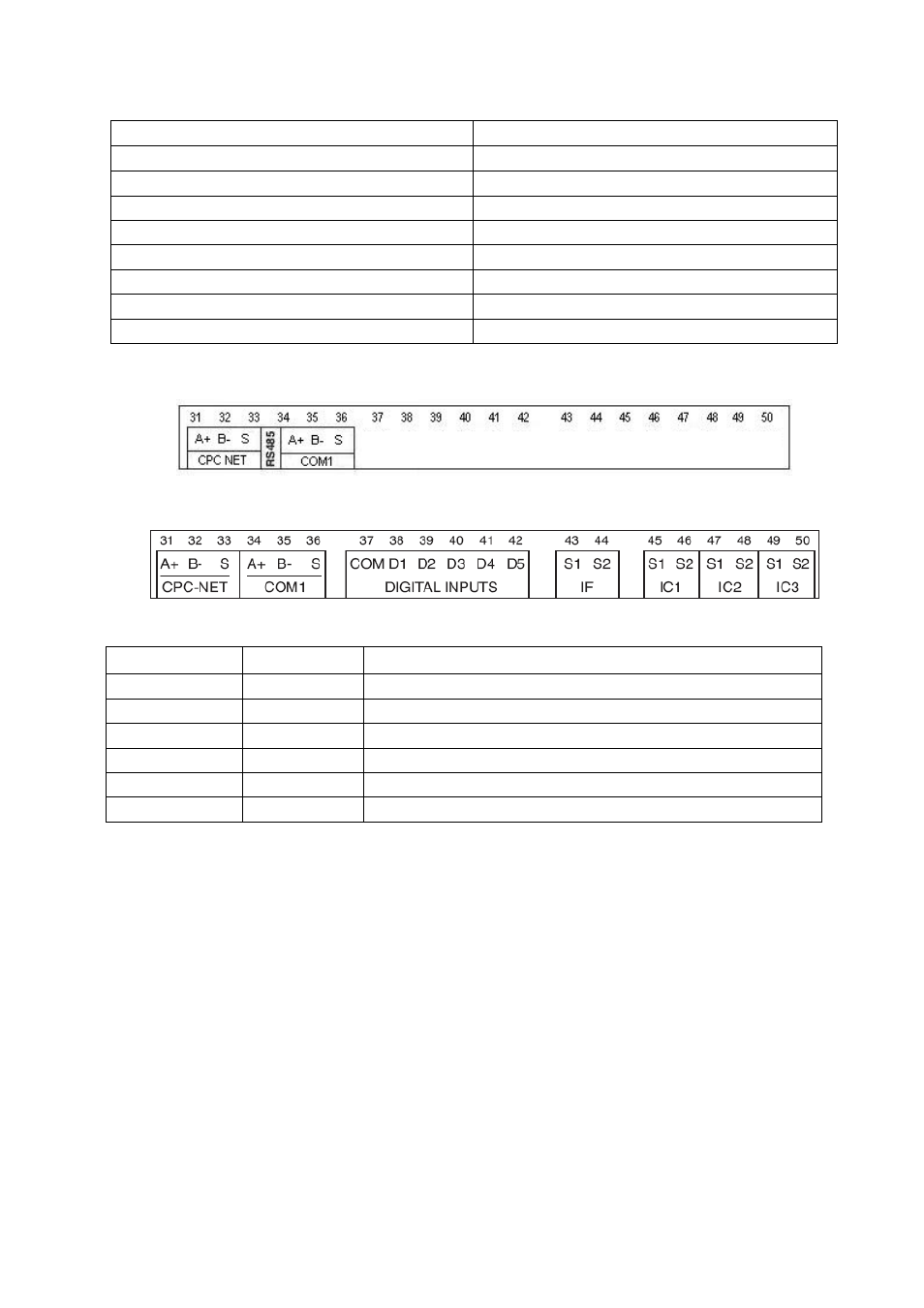

Fig. 6.- Bornes Carta A para Computer plus TF-C

Fig. 7.- Bornes Carta A para Computer plus TF-CDI

BORNES CARTA A

DESIGNACIÓN

FUNCIÓN

31

A+

Borne A+ RS-485 (control de los condensadores. Sólo versiones TF)

32

B-

Borne B- RS-485 (control de los condensadores. Sólo versiones TF)

33

S

Borne S - RS-485 (control de los condensadores. Sólo versiones TF)

34

A+

Borne A+ Comunicaciones RS-485

35

B-

Borne B- Comunicaciones RS-485

36

S

Borne S Comunicaciones RS-485
