 Con la tecla Zoom puede ampliarse la escala vertical. (fig.111).

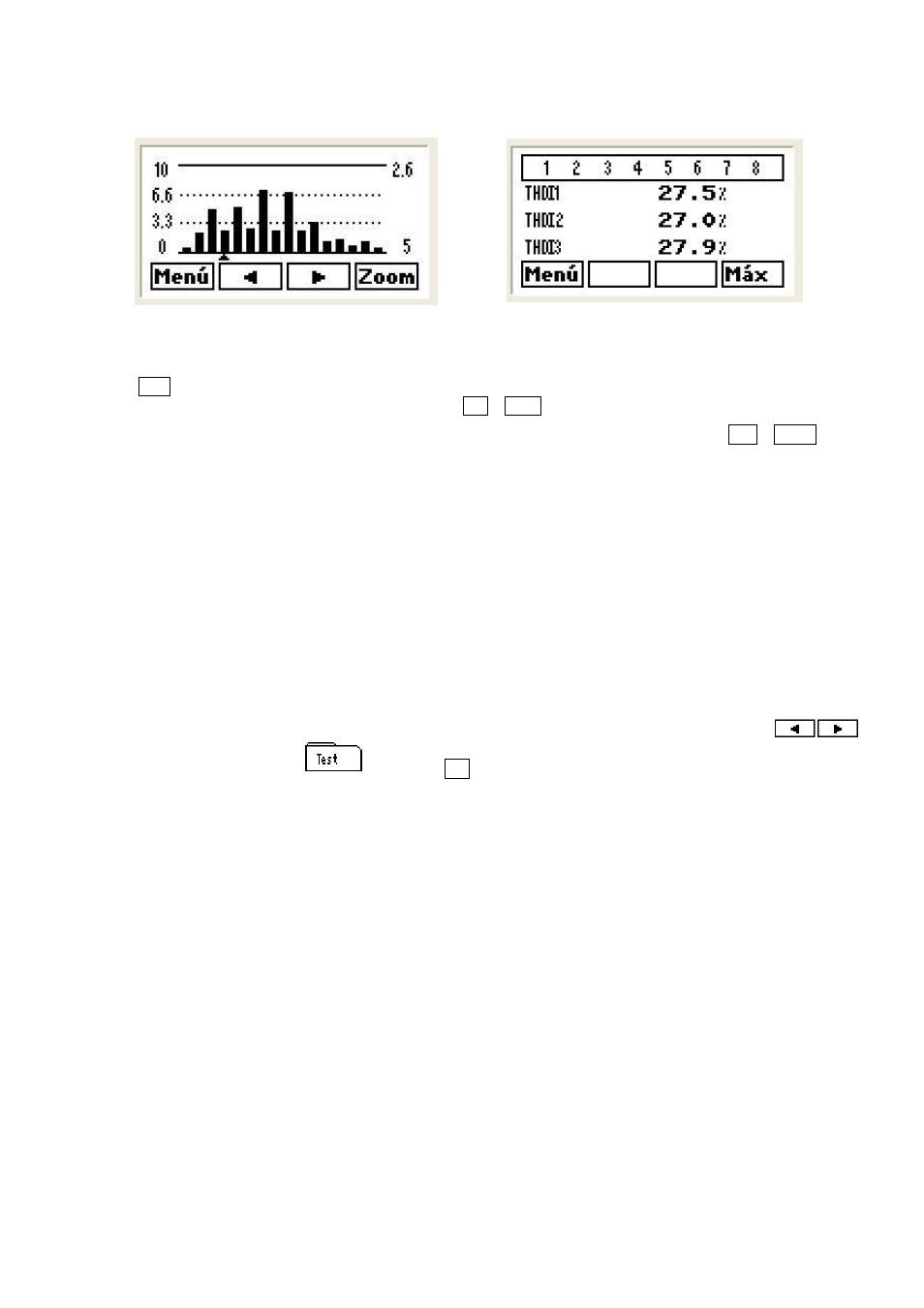

Fig. 109.- Visualización gráfica de armónicos con
zoom
Fig. 110.- Visualización de THDV o THDI
 En las pantallas que muestran THD, tanto de tensiones como de corrientes (fig.112) aparece la opción
Máx, que permite ver los valores máximos del THD . Luego se puede consultar la fecha y hora en que
se produjo el máximo con las teclas dinámicas Día y Hora .
 Para retroceder en cualquiera de los submenús de visualización de armónicos pulsar Esc o Menu
12 TEST
El Computer plus dispone de un potente menú de Test, que le permite chequear el equipo de
compensación de reactiva y comprobar su adecuación a la instalación que debe compensar. Este menú
está pensado para poder comprobar, tanto el estado de los componentes de la batería antes de su puesta
en marcha, como la posible aparición de resonancias entre el equipo y determinadas cargas de la
instalación. El menú de Test dispone de tres posibles opciones:
 Test de cos φ
 Test de resonancia
 Test de condensadores
12.1 Entrada en el menú de Test
 Para entrar en el menú de test, ir al menú principal (fig.113). Mediante las flechas
seleccionar la carpeta y pulsar OK .Aparecerá una lista con las tres opciones descritas
anteriormente (fig.114).
