57
9.4.2 Alarma IC fuera de margen
Esta alarma permite detectar un condensador defectuoso si la corriente reactiva que proporciona al
conectarlo está muy por debajo o muy por encima de lo que se espera de él, según su potencia nominal
programada en el Menú de Configuración. Concretamente, los valores Hi y LO se programan en este caso
en %, y supuestamente HI ha de ser superior a 100% y LO ha de ser inferior a 100% (Por ejemplo para un
20% de desviación se programaría HI a 120% y LO a 80%).
Nota: En los tipos TF-C y TF-CDI, si están programados en modo de regulación TOTAL (entrar toda la
potencia de golpe), la desviación se cuenta en % sobre el total.
9.4.3
Alarma de Fallo de Corriente
Esta alarma no es en realidad programable. El Computer plus esta configurado por defecto de tal forma
que si se detecta en una de las tres fases una corriente inferior a 50 mA (1% de la corriente nominal, en
caso de un transformador de corriente Ip/5) hará saltar la alarma. Si además fallan las corrientes de las tres
fases, el Computer plus desconecta todos los pasos y deja de regular.
9.4.4
Alarma de Fallo del Transformador Diferencial (Sólo en tipo TF-CDI)
Esta alarma no es programable. El Computer plus esta configurado por defecto de tal forma que si se
detecta que el circuito secundario del transformador diferencial WG está abierto, y la alarma de I fuga está
habilitada, dará alarma. El estado de esta alarma se verá en la pantalla de la fig. 104.
9.5 Programación del relé de alarma
El relé de alarma es único y puede actuar con cualquier combinación “O” de las alarmas programadas.
– Para entrar en el menú de configuración del relé, dentro de la lista de Config. Alarmas, seleccionar la
opción Configuración Relé y pulsar Ok ver fig.95.
– Aparece la lista de alarmas (fig.96) y permite asignar cuales de las alarmas provocan la conmutación del
relé (ON) y cuales no (OFF). El relé conmuta cuando se da cualquiera de las alarmas asignadas,
siempre y cuando estén éstas habilitadas y la habilitación global esté también activada.

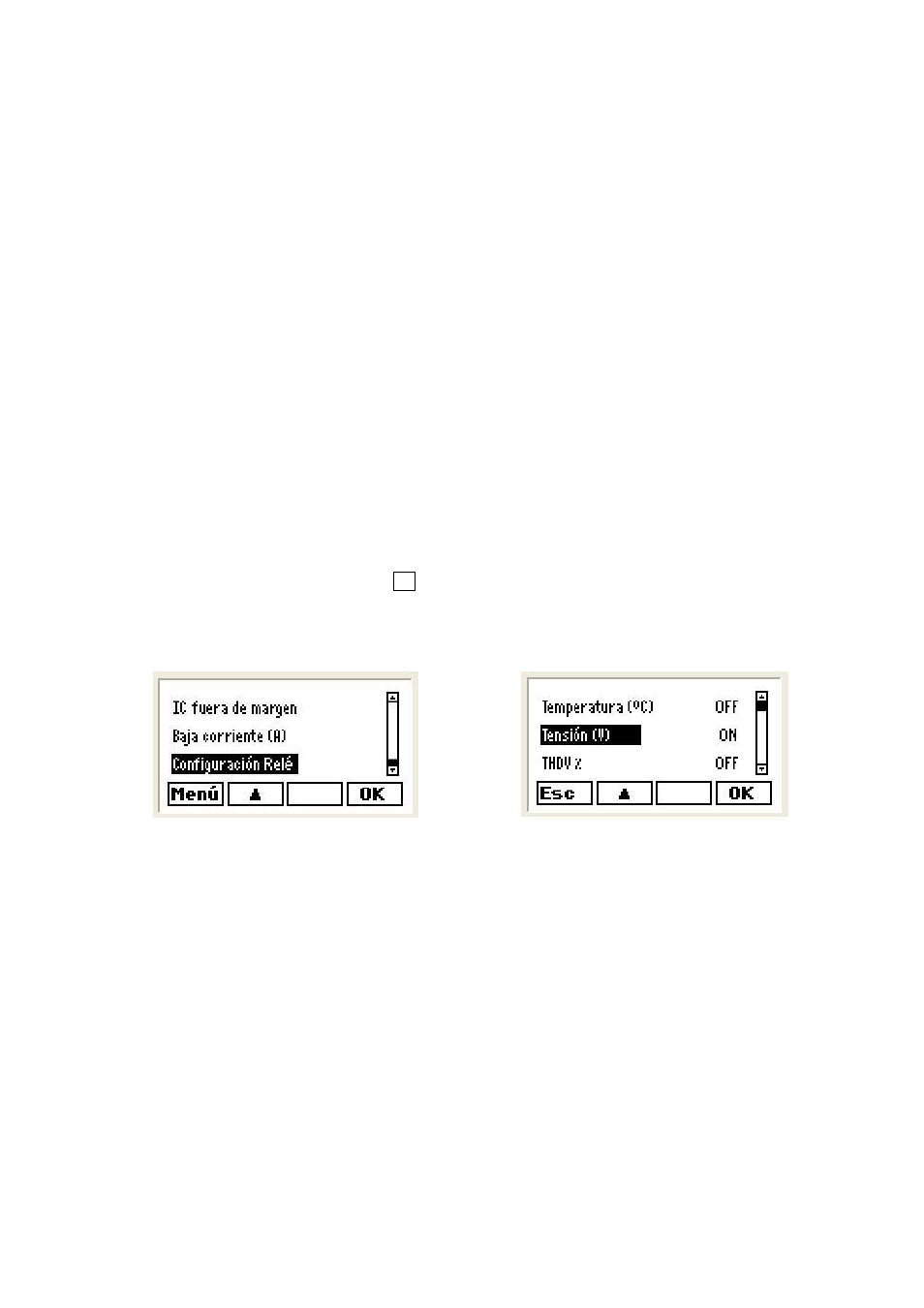

Fig.96.- Configuración de pantalla tipo de alarma Fig.97.- Edición de pantalla tipo de alarma
