62

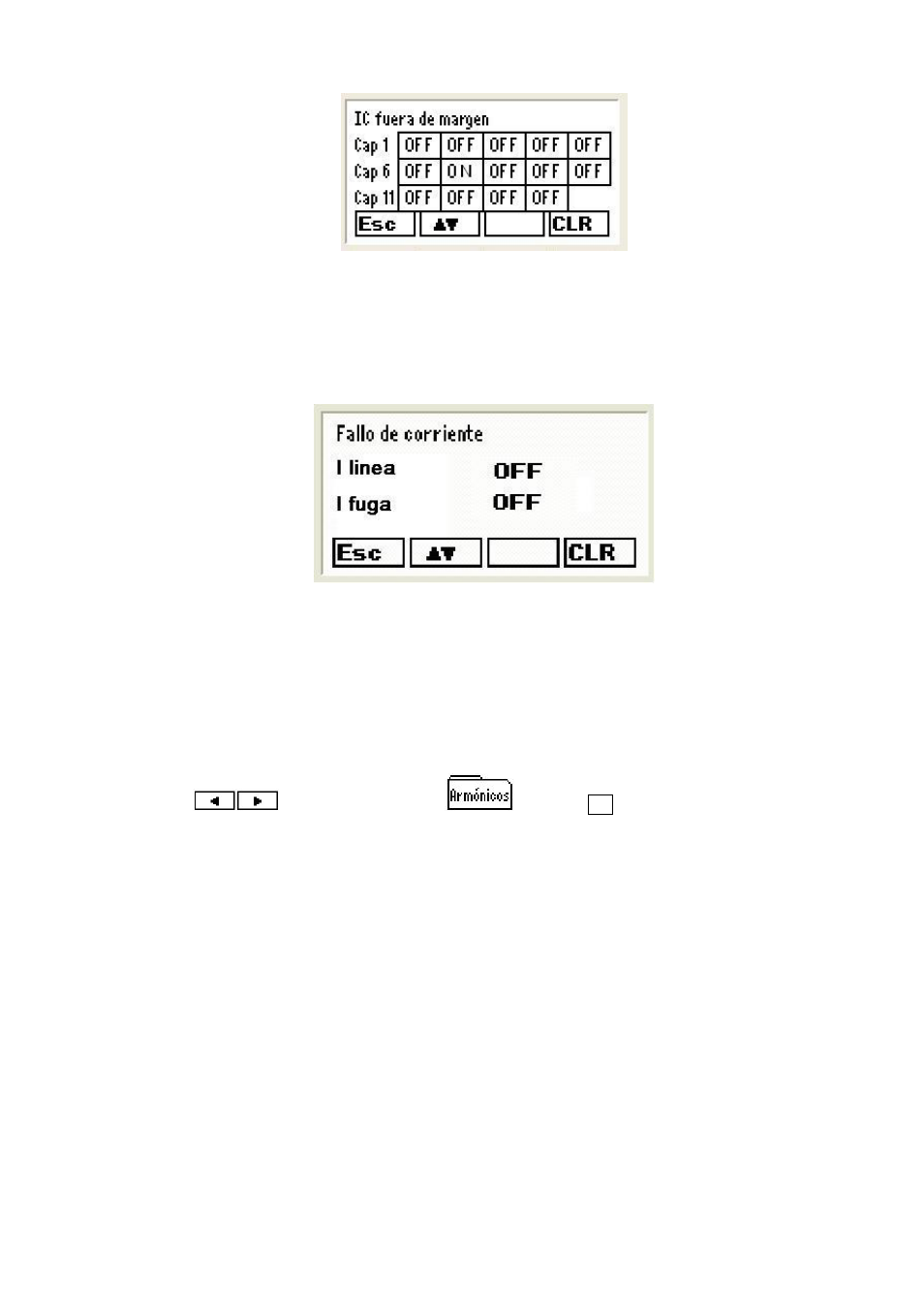

Fig. 106.- Pantalla de la alarma IC fuera de margen
10.2.4
Alarma de Fallo de Corriente.
En caso de que la corriente en una de las tres fases no alcance el 1% del valor nominal aparece la pantalla
de la fig.106b mostrando I línea a ON.
En los tipos TF-CDI, esta pantalla muestra también el fallo del transformador diferencial. Si dicho
transformador tiene el secundario abierto, mostrará ON en la línea de I fuga.
Fig. 104b.- Pantalla de la alarma de fallo de corriente
11
VISUALIZACIÓN DE ARMÓNICOS
El Computer plus incluye también un apartado de visualización de armónicos. Permite visualizar los
valores numéricos, tanto de tensiones como de corrientes y verlos también en forma de gráfico de barras.
NOTA: la medida de armónicos se refresca cada segundo
11.1
Entrada en el menú de visualización de armónicos
Para entrar en el menú de visualización de armónicos, ir al menú principal (fig.107). Mediante las
flechas
seleccionar la carpeta
y pulsar OK . Aparecerá una lista de opciones
como la mostrada en la pantalla de la fig.108.
