En la pantalla de la fig.24, cada recuadro representa un paso de condensador y el número en su interior

nos dice los kvar nominales de dicho condensador. Con la flecha

podemos cambiar el paso a

ajustar. Así si queremos ajustar el primero, pulsamos

Edit cuando éste está resaltado en video inverso

y aparece la pantalla de la fig.25, donde podemos cambiar los kvar del paso que está resaltado

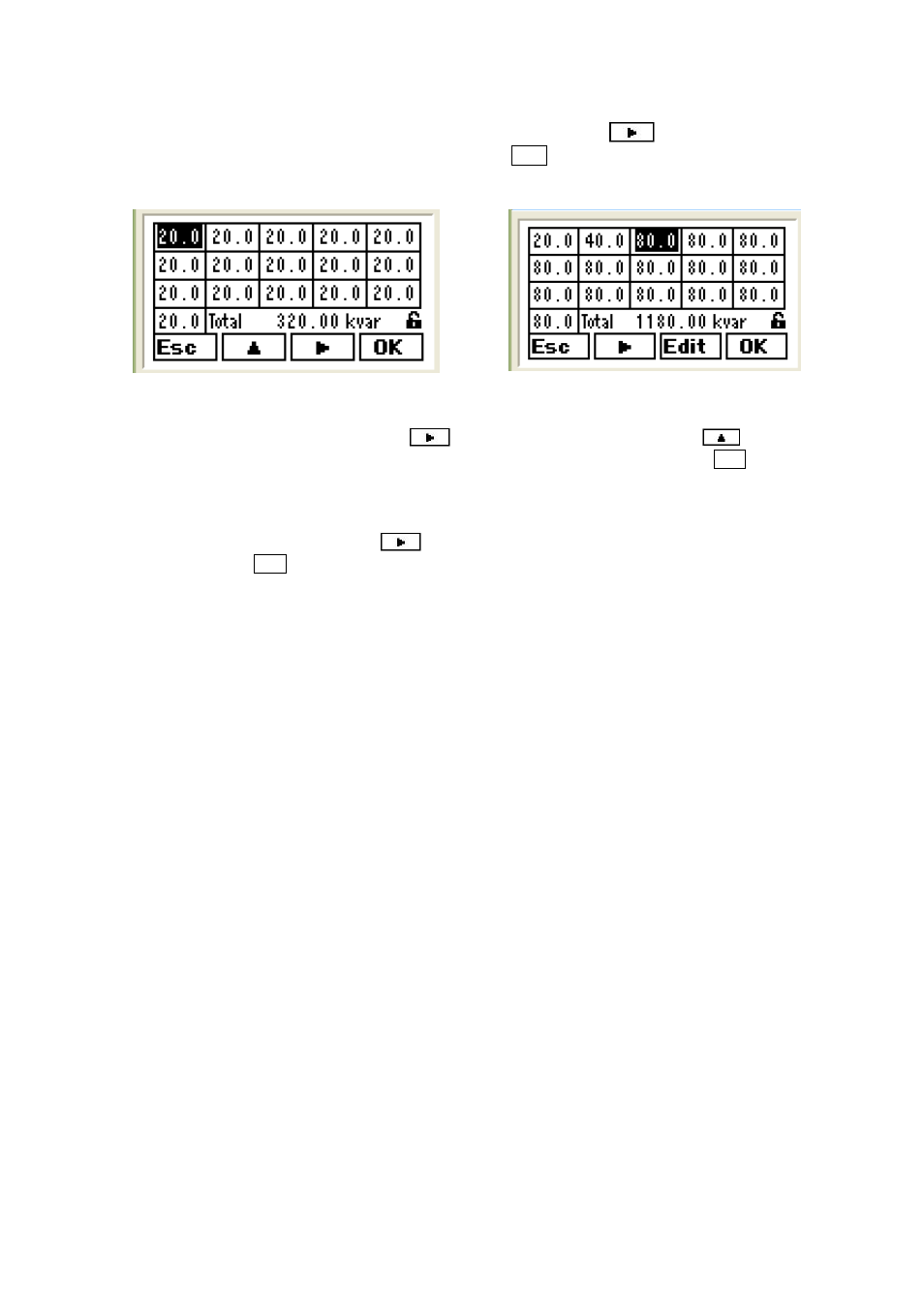

Fig.25.- Programación de la potencia de

condensadores

Fig.26.- Programación de la potencia de

condensadores

En la pantalla de la fig.25 con la flecha

se cambia de dígito y con la flecha

cambia el valor.

De esta forma se programa el valor en kvar de cada paso y al final se confirma con

Ok

.

NOTA: Una vez programado el primer paso, todos los siguientes cambian el valor y se suponen iguales
al primero (20 kvar en el caso de la fig.25). Reaparece entonces una pantalla como la fig.24 y
podríamos programar el siguiente paso. Supóngase por ejemplo que es de 40 kvar. Pasaríamos a

seleccionar el segundo paso con

y repetiríamos la operación para programar el 40. Al terminar

hay que pulsar Ok . Supongamos que el tercer paso se desea que sea 80 kvar, procedemos como
con el segundo caso. Al final obtendríamos la pantalla de la fig. 26, donde todos los pasos después del
último programado han tomado también el valor 80.

Número de pasos: Obsérvese que en las pantallas anteriores aparecen 16 recuadros. Esto indica que
el Computer plus TF-C y TF-CDI puede gobernar hasta 16 pasos de condensador con una batería
estática. Si el equipo tuviera menos pasos, por ejemplo 11 pasos, se debe programar el paso N+1 como
cero (en el ejemplo de la fig.28, el paso número 12) y entonces el regulador sabe cual es el número de
pasos que tiene (en nuestro ejemplo 11 pasos).
