42
 Si no se conoce como están conectados los cables de los transformadores de corriente (TC) deberemos
ir tanteando hasta obtener una indicación de cos

coherente. Supongamos que esto se consigue con la
configuración de la fig.49. Esto indicaría que los TC de las fases 2 y 3 están cambiados y que además el
secundario de los mismos está invertido S1 por S2.

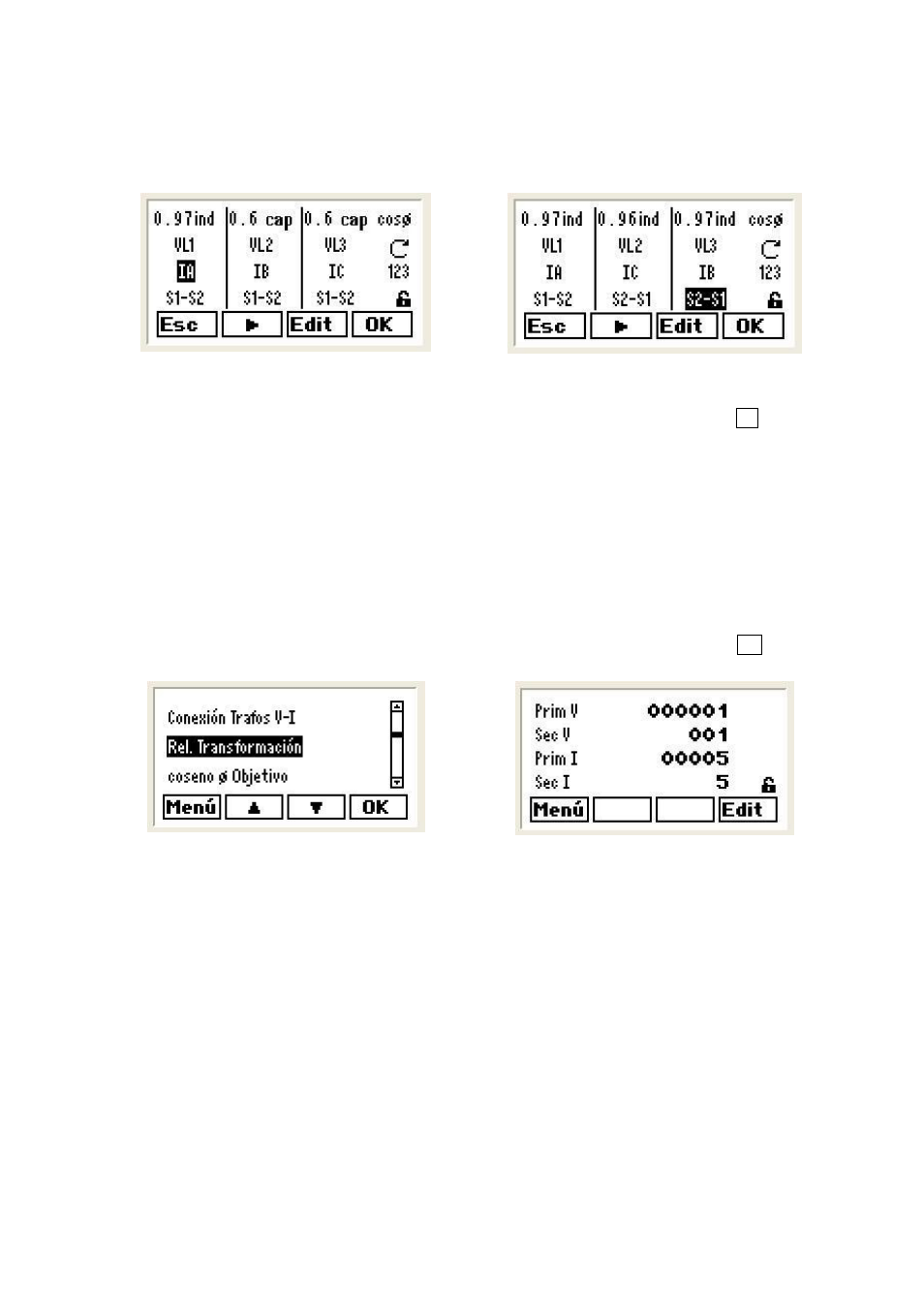

Fig. 48.- Menú de conexión de transformadores
cambiado
Fig. 49.- Menú de conexión de transformadores
cambiado
 Cuando hayamos encontrado la configuración que da cos

coherente pulsamos Ok y tendríamos
ajustadas las conexiones de los transformadores.
7.3.6
Ajustes de las relaciones de transformación
Se pueden ajustar las relaciones de transformación de las entradas de tensión y corriente. Por regla general
sólo habrá transformadores de tensión en los sistemas de media o alta tensión (MT o AT). En los casos de
baja tensión, habitualmente la relación es 1 a 1.
Así pues se pueden configurar los valores nominales de primario y secundario de los transformadores de
tensión y de corriente de la siguiente forma:
 Entrar en el menú de configuración siguiendo el procedimiento del apartado 7.3.2
 De la lista de opciones seleccionar Rel Transformación (pantalla fig.50) y pulsar OK aparecerá la
pantalla de la fig.51.
Fig. 50.- Menú Rel. Transformación Fig. 51.- Editar Menú Rel. Transformación
