7.3.4
Ajuste de la tensión nominal de los condensadores y configuración
El segundo paso del ajuste es elegir la tensión nominal de los condensadores y el tipo de conexión (estrella
o triángulo). Normalmente este dato junto con la potencia nominal aparece en la etiqueta de los
condensadores.
El método de ajuste es el mismo que el descrito en el apartado 7.2.2 para el ajuste Plug&Play.
7.3.5
Ajuste de las conexiones de transformadores de corriente (TC)
Entrar en el menú de configuración siguiendo el procedimiento del apartado 7.3.2
Elegir la opción Conexión Trafos V-I y pulse Ok . Aparecerá la pantalla de la fig.47. (Suponiendo que
hubiera pasos conectados aparecería previamente la pantalla de la fig.45).
En la pantalla de la fig.47 se supone que las fases conectadas a los bornes de entrada VL1, VL2 y VL3
se corresponden con las fases donde se conectan los trafos de corriente A, B y C. Por esto por defecto
se emparejan VL1 con IA, VL2 con IB y VL3 con IC. El aparato mide según este supuesto y muestra en
la parte superior de la pantalla los cos
que lee y a la derecha muestra la secuencia de fases que ve
(123 ó 132). La secuencia la mide de las tensiones. Si sale 132 y se quiere corregir se deberán cambiar
entre sí los cables de tensión de VL2 y VL3 y luego marcará 123.

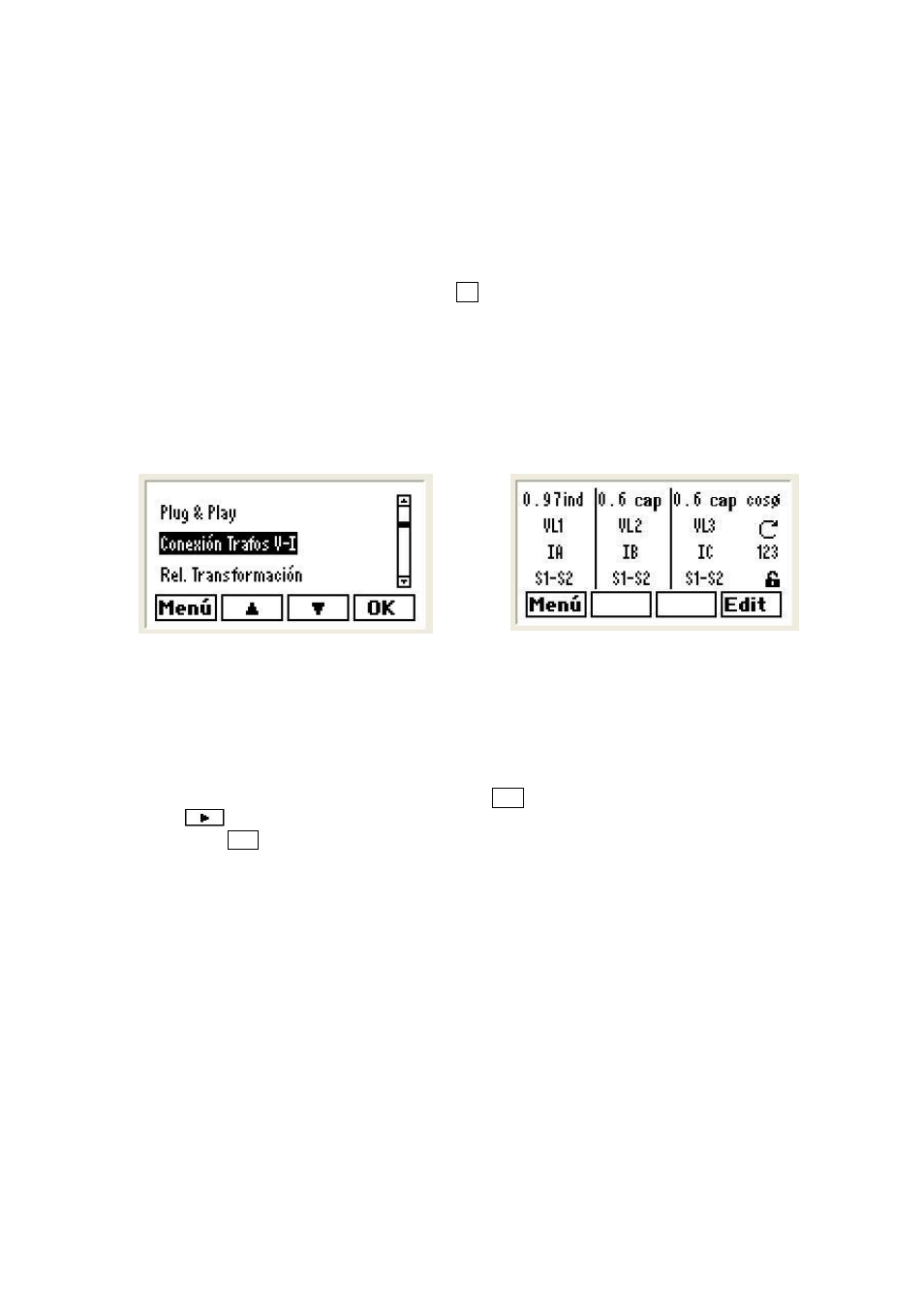

Fig. 46.- Conexión de transformadores
Fig.47.- Menú de conexión de transformadores
En la pantalla de la fig.47 vemos que posiblemente no están bien emparejados los cables de VL1, VL2 y
VL3 con los correspondientes trafos de corriente. Esto lo vemos porque los cos
no son coherentes
con lo que esperamos (no es normal que haya una fase inductiva y dos capacitivas). Entonces debemos
editar esta pantalla y cambiar por ejemplo IB por IC y probar de invertir S1-S2 en cualquiera de ellos,
hasta obtener unas medidas de cos
coherentes.
Para editar la pantalla de la fig.47, pulsar la opción Edit y aparecerá una pantalla como la fig.48. Con la
flecha
podemos cambiar el campo a editar, que aparecerá resaltado en vídeo inverso y pulsando
nuevamente Edit podemos cambiar IB por IC por ejemplo, o S1-S2 por S2-S1, etc.
