M98235701-01-12A Computer Smart 6 / Computer Smart 12
- 30 -
5.5 Mensajes de ERROR: errores y alarmas
En el caso de que el equipo detecte un error o alarma, estando en modo Normal, la pantalla muestra un
código indicando el tipo de error o alarma detectada. Los errores y alarmas posibles y los mensajes que
indica la pantalla se resumen en la siguiente tabla:

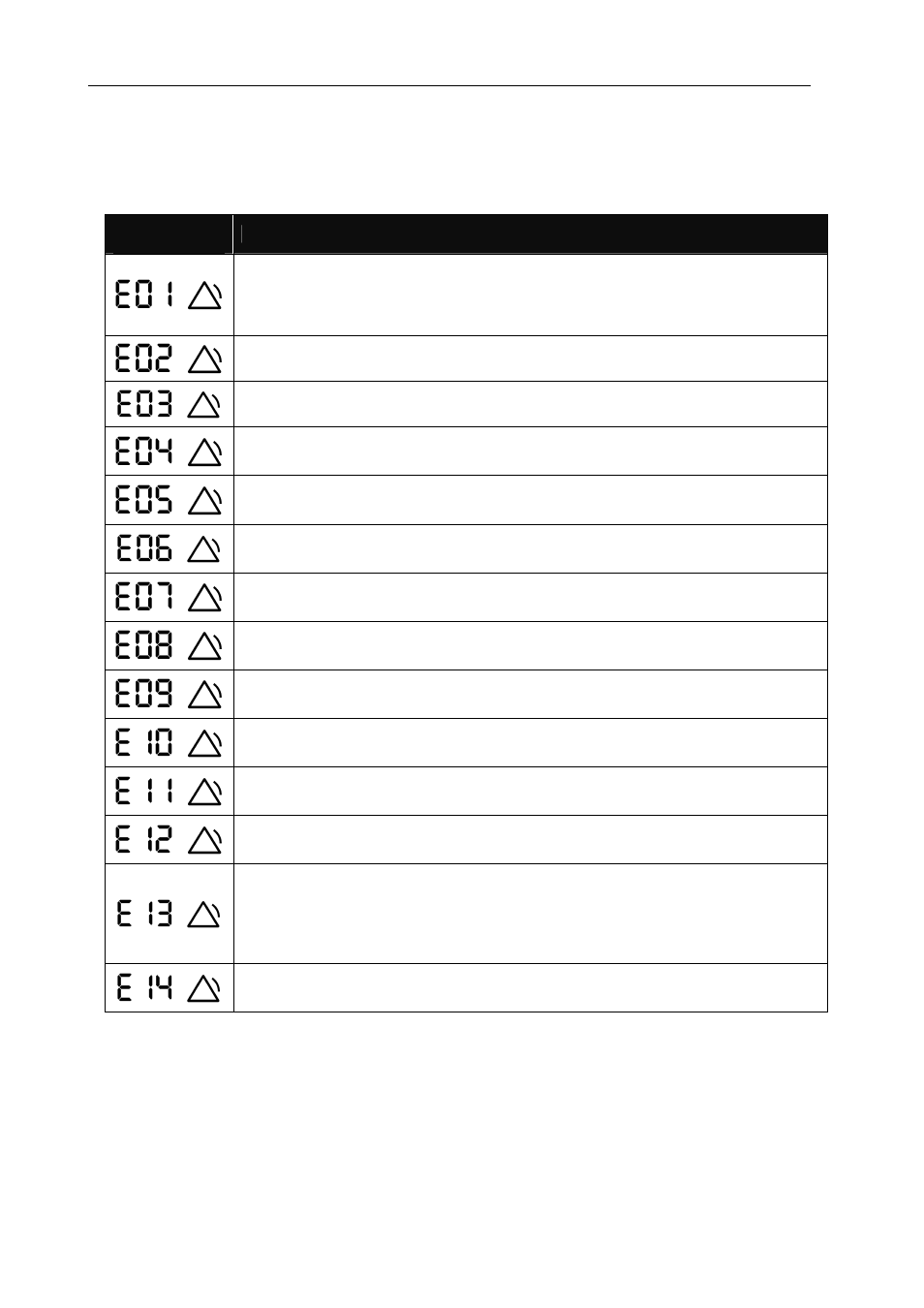

Tabla 5-5: Errores y mensajes mostrados en la pantalla
Mensaje de
ERROR
Descripción
Falta de corriente. Debida a una corriente de carga inferior al mínimo o
transformador de corriente (TC) no conectado. Aparece si la corriente de
secundario del transformador es inferior a 50 mA. El equipo desconecta los
condensadores automáticamente.
Sobre-compensación. El equipo mide potencia capacitiva pero están todos los
escalones desconectados. Puede ser debida a un mal ajuste del parámetro C/K.
Sub-compensación. El equipo mide potencia inductiva pero están todos los
escalones conectados. Puede ser debida a un mal ajuste del parámetro C/K.
Sobre-corriente. La corriente medida supera la corriente nominal en un + 20%.
Se considera corriente nominal la del primario del TC.
Sobre-tensión. La tensión medida supera la tensión nominal en un +15%.
Tensión baja. La tensión en alguna de las fases es inferior a la tensión nominal
en un – 10%.
Alarma de THDU. Los niveles de THDU son superiores a los configurados en la
Alarma de THDU (PA3).
Alarma de THDI. Los niveles de THDI son superiores a los configurados en la
Alarma de THDI (PA3).
Alarma de Fugas. La corriente de fugas es superior a la configurada en la
Alarma de Corriente de fugas (PA4).
Alarma de Coseno
ϕ
. El coseno
ϕ
se encuentra fuera del rango configurado en
la Alarma de Coseno
ϕ
(PA2).
Alarma de Temperatura. La temperatura medida es superior a la configurada en
la Alarma de Temperatura (PA5).
Alarma de Fugas Repetidas. Se han detectado fugas en el sistema
repetidamente, pero no se deben a un condensador.
Alarma de Fugas en Condensadores. Se han detectado fugas causadas por
alguno de los condensadores y dicho condensador se deshabilita. Además de
mostrar el mensaje de E13, los condensadores deshabilitados se muestran de
forma intermitente por pantalla. Para volver a habilitarlos, ver la configuración
de la Alarma de Fugas (PA4).
Se ha habilitado la Alarma de Fugas, pero el equipo no detecta la conexión del
trafo de corriente de fugas.
Cuando se detecta una alarma o error, el equipo lo mostrará si dicha alarma ha sido habilitada (ver apartado
de configuración 5.6). Mientras sucede una alarma parpadea el backlight (iluminación de la pantalla) y se
muestra el código de error en las pantallas de medida que se pueda visualizar, además del icono de alarma.
El equipo viene configurado por defecto con las 6 primeras alarmas habilitadas (de E01 a E06).
5.6 Relé de alarma
El equipo dispone de un relé conmutado utilizado únicamente para la salida de las alarmas. Desde la
pantalla de Habilitación de Alarmas (PA1), se puede asociar por separado cada uno de los posibles errores
o alarmas con la activación del relé de alarma. Para ver sus conexiones consultar el apartado 2.2.
