entre 0.7 Inductivo ( ) y 0.7 Capacitivo ( ).

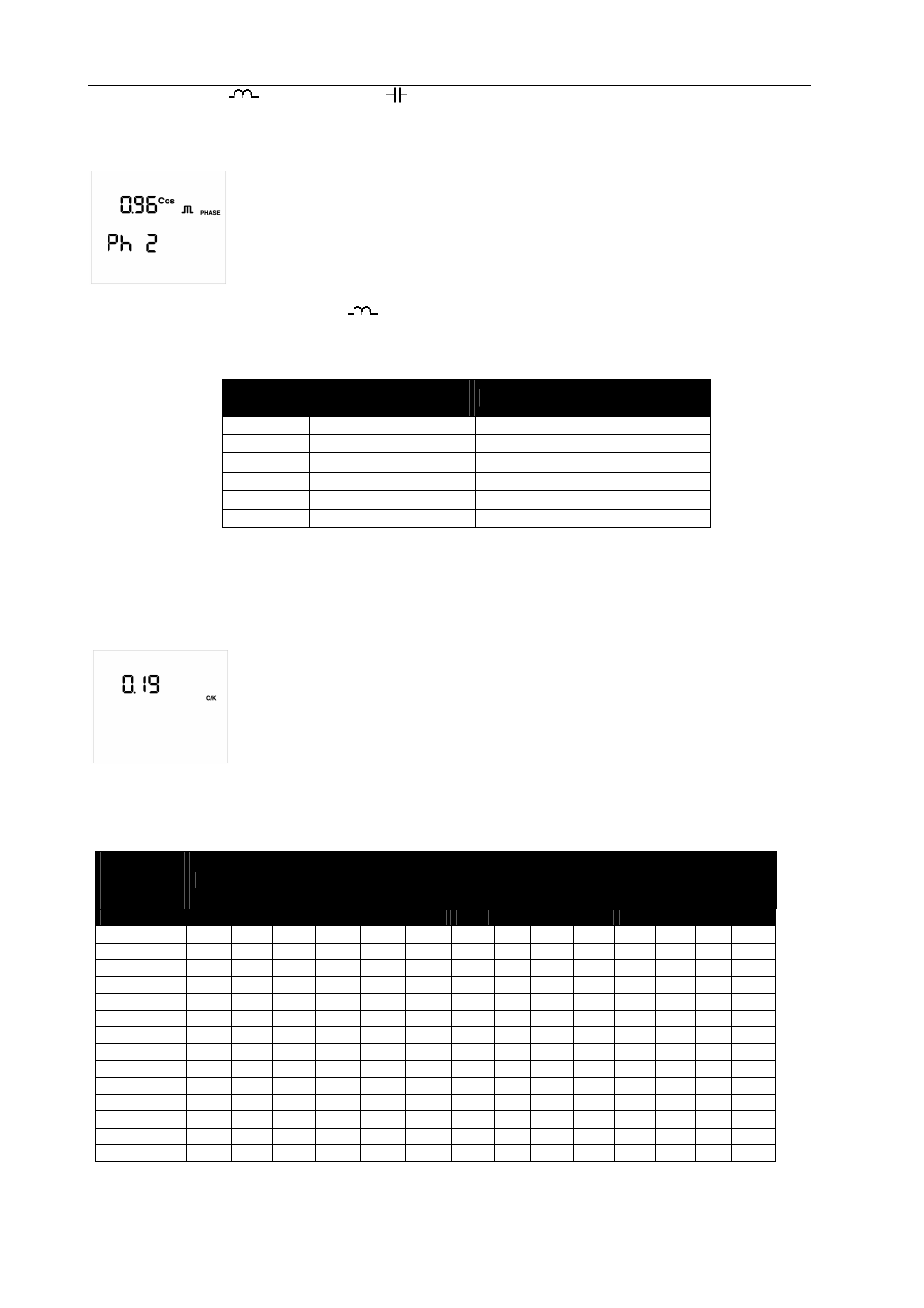

Pantalla de Configuración de la Fase entre tensión y corriente (PC4, TipoC2):
Este parámetro permite adaptar el regulador a distintas opciones de conexión de los
cables de alimentación y medida y del transformador de corriente, a las fases del
sistema trifásico. La configuración supuesta por defecto es la mostrada en la fig.2.2, es
decir, transformador de corriente en la fase L1 y medida de tensiones en fases L1, L2 y
L3. Muchas veces resulta difícil comprobar que se ha cableado el equipo de esta forma
por lo que, para adaptarse a la situación, habrá que escoger una de las opciones Ph 1
a Ph 6, indicadas en la tabla 5.2. La selección de una u otra de las opciones se debe
hacer cuando en la instalación, en el momento del ajuste, se está consumiendo potencia reactiva inductiva
con un cos
ϕ
entre 0,6 y 1 inductivo ( ). Se van tanteando las opciones hasta que la pantalla muestre un
cos
ϕ
entre 0,6 y 1 (la visualización del coseno en esta pantalla es sólo informativa, no editable).
Tabla 5-2.- Opciones de selección de fase en los Computer Smart
Pantalla
Fases de medida de
V
Fase de Conexión del TC
Ph 1 L1-L2-L3 L1
Ph 2 L1-L2-L3 L2
Ph 3 L1-L2-L3 L3
Ph 4 L1-L2-L3 L1 (Trafo Invertido)
Ph 5 L1-L2-L3 L2 (Trafo Invertido)
Ph 6 L1-L2-L3 L3 (Trafo Invertido)
Pantalla de Configuración del Factor C/K (PC5, TipoC2):
Este parámetro se ajusta según la corriente reactiva aportada por el paso más
pequeño de condensador, medida en el secundario del transformador de corriente
(TC). El valor de ajuste del mismo depende pues de la potencia del paso más pequeño
de condensador, de la relación del TC y de la tensión de red. El valor es configurable
entre 0,02 y 1.00.
La tabla 5.3 da los valores a los que hay que ajustar el C/K para red de 400 V c.a.
entre fases, distintas relaciones de transformador y potencias del escalón más
pequeño. Para otras tensiones o condiciones no incluidas en la tabla, puede obtenerse
el valor de C/K mediante un sencillo cálculo que se detalla seguidamente.
Tabla 5-3.- Factor C/K según potencia del escalón menor y relación del transformador de corriente (TC)
Relación del
TC
(I
p
/I
s
)
Potencia en kvar del escalón más pequeño, en kvar, a 400 V
2.5 5,00 7.5 10,0 12,5 15,0 20,0 25,0 30,0 40,0 50,0 60,0 75,0 80,0
150/5 0,12 0,24 0,36 0,48 0,60 0,72 0,96
200/5 0,09 0,18 0,27 0,36 0,45 0,54 0,72 0,90
250/5 0,07 0,14 0,22 0,29 0,36 0,43 0,58 0,72 0,87
300/5 0,06 0,12 0,18 0,24 0,30 0,36 0,48 0,60 0,72 0,96
400/5 0,05 0,09 0,14 0,18 0,23 0,24 0,36 0,48 0,58 0,72 0,87
500/5 0,07 0,11 0,14 0,18 0,22 0,29 0,36 0,45 0,54 0,72 0,87
600/5 0,06 0,09 0,12 0,15 0,18 0,24 0,30 0,36 0,48 0,60 0,72 0,90 0,96
800/5 0,07 0,09 0,11 0,14 0,18 0,23 0,27 0,36 0,45 0,54 0,68 0,72
1000/5 0,05 0,07 0,09 0,11 0,14 0,18 0,22 0,29 0,36 0,43 0,54 0,57
1500/5 0,05 0,06 0,07 0,10 0,12 0,14 0,19 0,24 0,29 0,36 0,38
2000/5 0,05 0,07 0,09 0,11 0,14 0,18 0,22 0,27 0,28
2500/5 0,06 0,07 0,09 0,12 0,14 0,17 0,22 0,23
3000/5 0,05 0,06 0,07 0,10 0,12 0,14 0,18 0,19
4000/5 0,05 0,07 0,09 0,11 0,14 0,14
