M98235701-01-12A Computer Smart 6 / Computer Smart 12
- 11 -

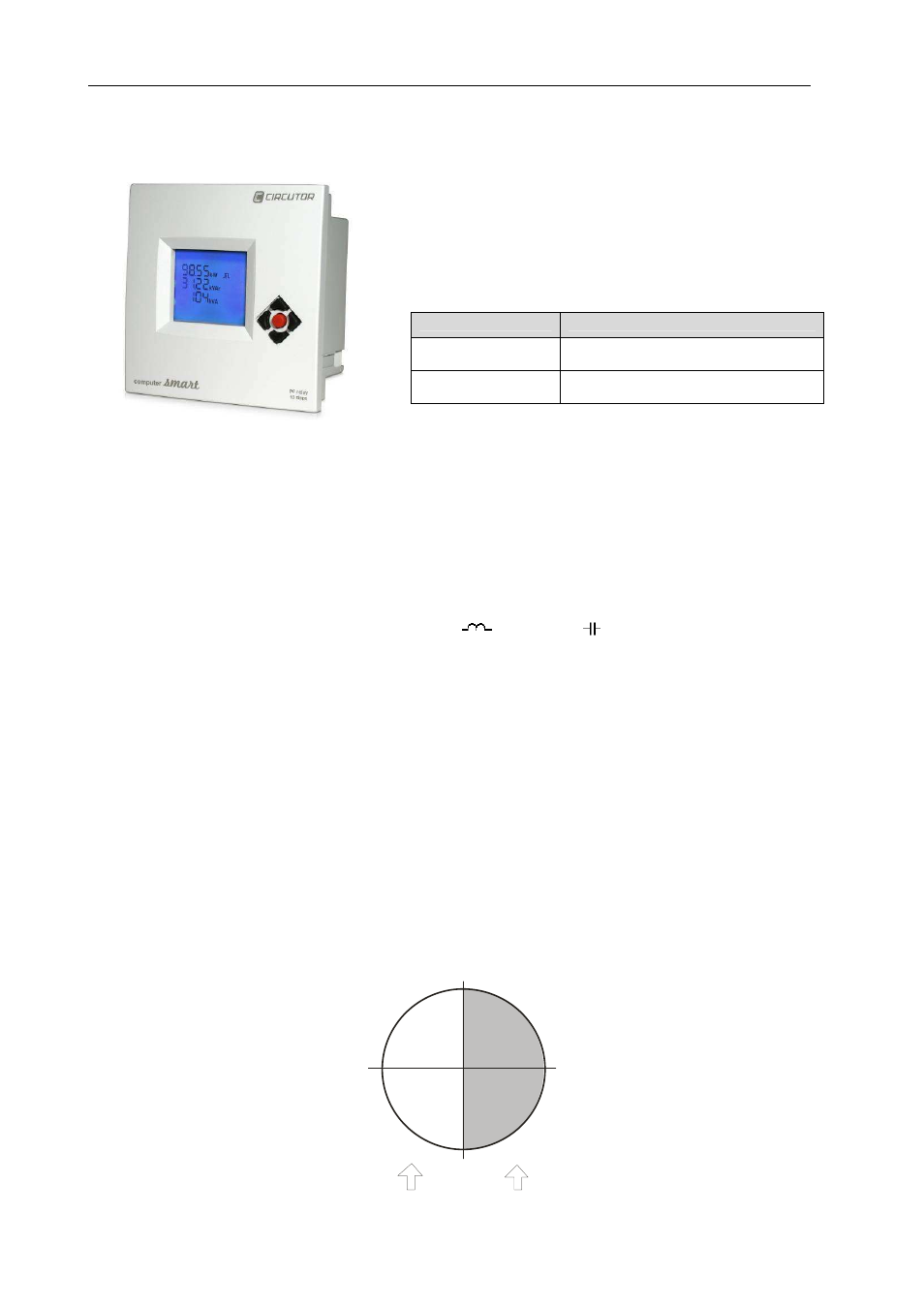

3 CARACTERÍSTICAS GENERALES
Los reguladores de energía reactiva Computer Smart 6 /
Smart 12 miden el cos
φ de red y regulan la conexión y
desconexión de condensadores para corregirlo. Los
modelos Computer Smart 6 y Smart 12, se diferencian
entre sí por el número de salidas de relé capaces de
controlar
Tipo Nº máximo de salidas
Computer Smart 6 6 salidas de relé, mas un relé de
alarma
Computer Smart 12 12 salidas de relé, mas un relé de
alarma
Entre las prestaciones más importantes de esta serie de reguladores destacan las siguientes:
- Circuitos de alimentación y medida de tensión en las mismas entradas.
- Diferentes modelos para diferentes tensiones (110, 230, 400 y 480 V c.a.).
- Posibilidad de empleo a frecuencias de 50 ó 60 Hz indistintamente.
- Fácil fijación sin necesidad de utilizar herramientas.
- Tamaño según DIN 43 700 (frontal de 144 x 144 mm).
- Control en cuatro cuadrantes (ver fig.3.1), con indicación de los escalones conectados, indicación
de cos
φ , tipo de potencia reactiva (inductiva o capacitiva ), e indicación si la instalación está
importando o exportando (icono EXPORT) energía.
- Pantalla LCD con 15 dígitos de siete segmentos dispuestos en 4 líneas más 55 iconos para
señalizar distintas condiciones de funcionamiento.
- Función de analizador de red con medida de multitud de parámetros del sistema.
- Medida de corriente de fugas con alarma asociada, desconexión de condensadores y búsqueda y
anulación de condensador defectuoso.
- Configuración simple, con sólo 5 teclas, con función de Plug&Play y sin necesidad de desconectar
la alimentación.
- Gran variedad de programas desde el 1:1:1:1 hasta el 1:9:9:9. Esto permite fraccionar la potencia
total hasta 46 pasos en el Smart 6 y 100 pasos en el Smart 12.
- Sistema FCP que minimiza en número de conexiones y desconexiones de los condensadores.
- Comunicaciones RS-485 (protocolo Modbus), para supervisar y visualizar los diferentes parámetros
del regulador. El software SCADA Power Studio permite visualizar y configurar dichos parámetros
- Medida y compensación en 4 cuadrantes:
0º
90º
180º
-90º
Potencia Consumida Potencia Generada
Inductivo
KW +
kVAr +
Cos +
ϕ
Capacitivo
KW -
kVAr -
Cos -
ϕ
Capacitivo
KW +
kVAr -
Cos +
ϕ
Inductivo
KW -
kVAr +
Cos -
ϕ
