M98235701-01-12A Computer Smart 6 / Computer Smart 12
- 20 -
5.4 Pantallas de Configuración
Para adecuar el regulador a la instalación donde debe realizarse la regulación del cos
ϕ
, deben programarse
una serie de parámetros. Los parámetros programables se encuentran dentro de las diferentes pantallas de
configuración que se indican a continuación, por orden de aparición. Cada pantalla indica su funcionalidad
ayudándose de los iconos mostrados en la parte derecha del display.
Dentro de las pantallas de configuración debemos distinguir cuando estamos o no en edición de los
parámetros configurables. Es fácil de saber puesto que cuando se está en edición, el parámetro configurable
parpadea. Si no es así, o no estaremos en edición o ese parámetro no es editable.
Son configurables los siguientes parámetros:

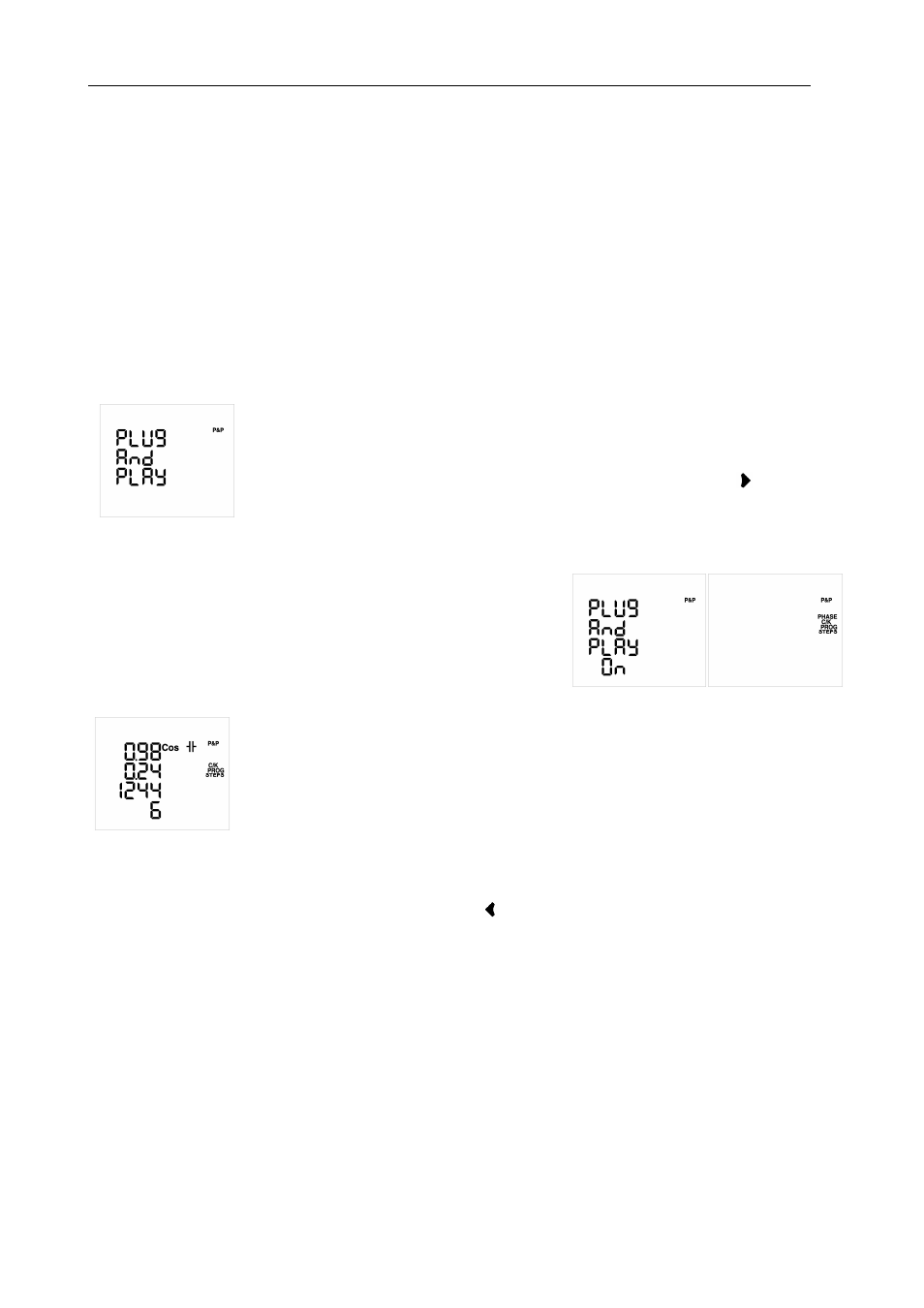

Pantalla de Plug&Play (PC1, TipoC1):
La pantalla de Plug&Play es la primera que aparece cuando entramos en el estado de
Configuración. El Plug&Play es una ayuda a la hora de configurar el equipo, ya que
configura automáticamente los parámetros básicos y necesarios para que el equipo
pueda regular correctamente.
Para iniciar el proceso de Plug&Play debemos hacer una pulsación de
larga.
Una vez iniciado, el equipo empieza un proceso de conexión y desconexión de
condensadores, medida y cálculo para obtener los siguientes parámetros de la
batería: Fase, Factor C/K, Programa y Número de Escalones (estos parámetros también se pueden
configurar de forma manual desde sus respectivas pantallas).
Cuando el proceso de Plug&Play del equipo esta activo, se
visualizan estas dos pantallas de forma intermitente, juntamente
con una intermitencia del backlight, y hasta que cese no habrá
acabado el proceso (puede tardar varios minutos). Durante el
proceso se producirán conexiones y desconexiones de los
condensadores, los cuales se visualizarán en pantalla.
Una vez acabado el Plug&Play del equipo, si no se ha producido ningún error durante
el proceso, los resultados se mostrarán por pantalla de la siguiente forma:
Línea 1: Coseno Trifásico actual
Línea 2: Parámetro C/K calculado
Línea 3: Programa
Línea 4: Número de escalones (Steps) detectados
Además de éstos parámetros, el Plug&Play también ha calculado la Fase, pero no se
muestra en pantalla.
El Plug&Play encuentra un programa entre los 10 considerados estándar, los cuales son: 1111, 1222, 1244,
1248, 1122, 1124, 1224, 1233, 1234, 1236. Si el programa de la batería no corresponde a los estándar,
existe la opción de realizar el Plug&Play iniciándolo con
larga. De está manera se encuentra el programa
más próximo al instalado entre 1111 y 1999. En este caso, se requiere de una mayor estabilidad de la carga
para que el Plug&Play acierte el programa.
Si se produce algún error durante el proceso de Plug&Play, se aborta el proceso y se muestra por pantalla.
En el caso que antes de ocurrir el error, se haya calculado satisfactoriamente algún parámetro, se mostrará
en su línea asignada anteriormente. Los errores que se pueden producir en el Plug&Play son los siguientes:
