Computer Smart 6 / Computer Smart 12
- 10 -
Conexionado de la corriente de fugas (I )
El transformador de corriente de fugas debe colocarse de forma que mida la corriente de la batería de
condensadores. Así se podrá detectar cualquier fuga de alguno de los condensadores de la batería.
La relación del transformador debe ser de 500 espiras y la corriente medida no debe exceder 1 A c.a.

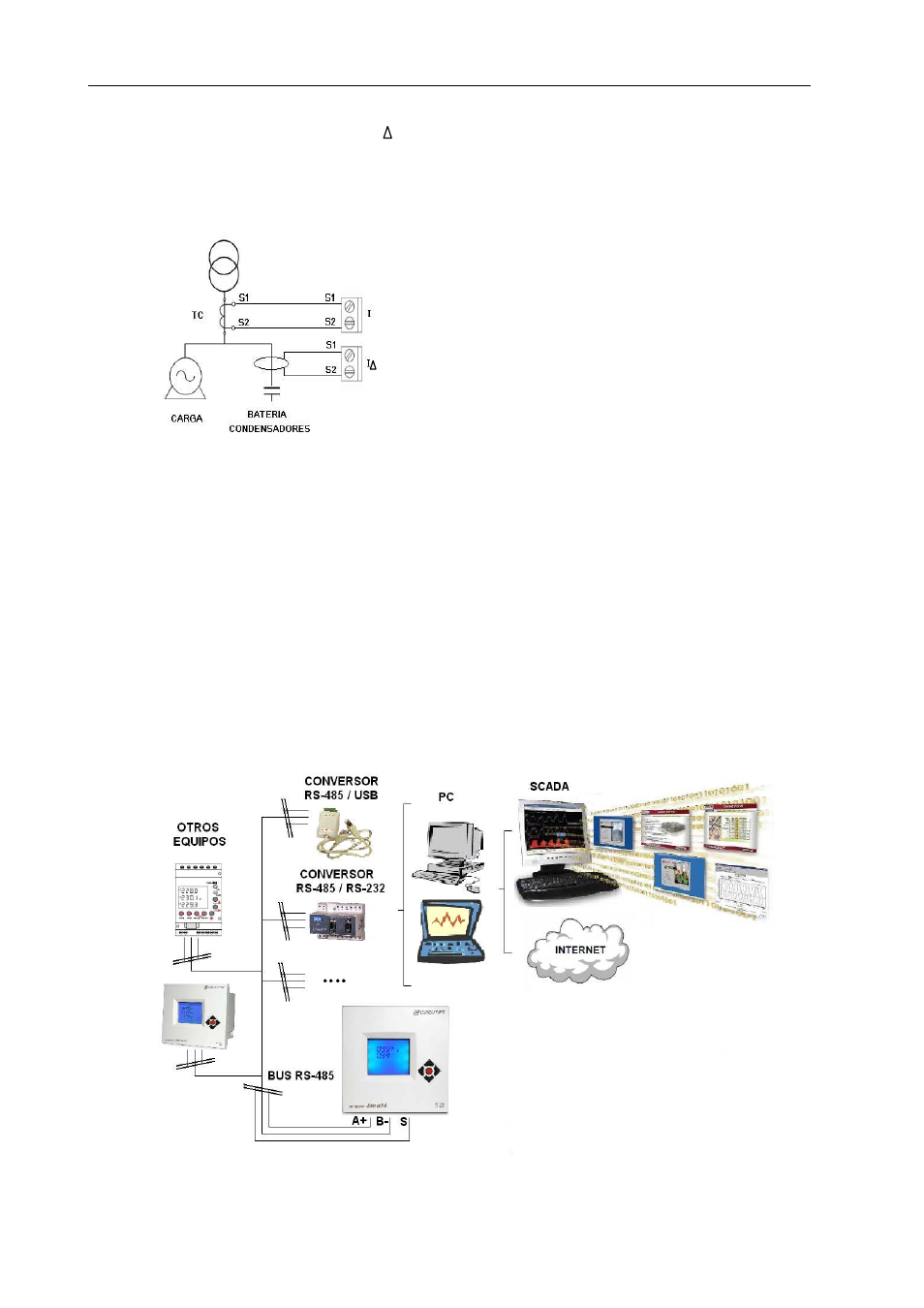

Fig. 2.4.- Conexión del trafo de corriente de fugas (I
∆
)
Conexionado de las Comunicaciones RS-485
Los reguladores Computer smart pueden conectarse a un ordenador u otro equipo a través del bus serie
RS-485 que incorpora. Mediante este sistema, puede lograrse la centralización de datos en un solo punto de
registro SCADA (Sistema Power Studio®).
Dentro de una red de equipos, el Computer smart se comunica mediante pregunta-respuesta (esclavo).
El Computer smart se comunica utilizando protocolo MODBUS RTU©, a través del cual se puede acceder a
los parámetros eléctricos y a las principales variables y configuraciones. Contacte con el fabricante para
obtener la tabla de direcciones.
Para cambiar la configuración de las comunicaciones, ver apartado 4.4.
Fig. 2.5.- Posible red RS-485 utilizando Computer Smart 6/12
