M98235701-01-12A Computer Smart 6 / Computer Smart 12
- 25 -
a 10 segundos y el Tr a 50 segundos.

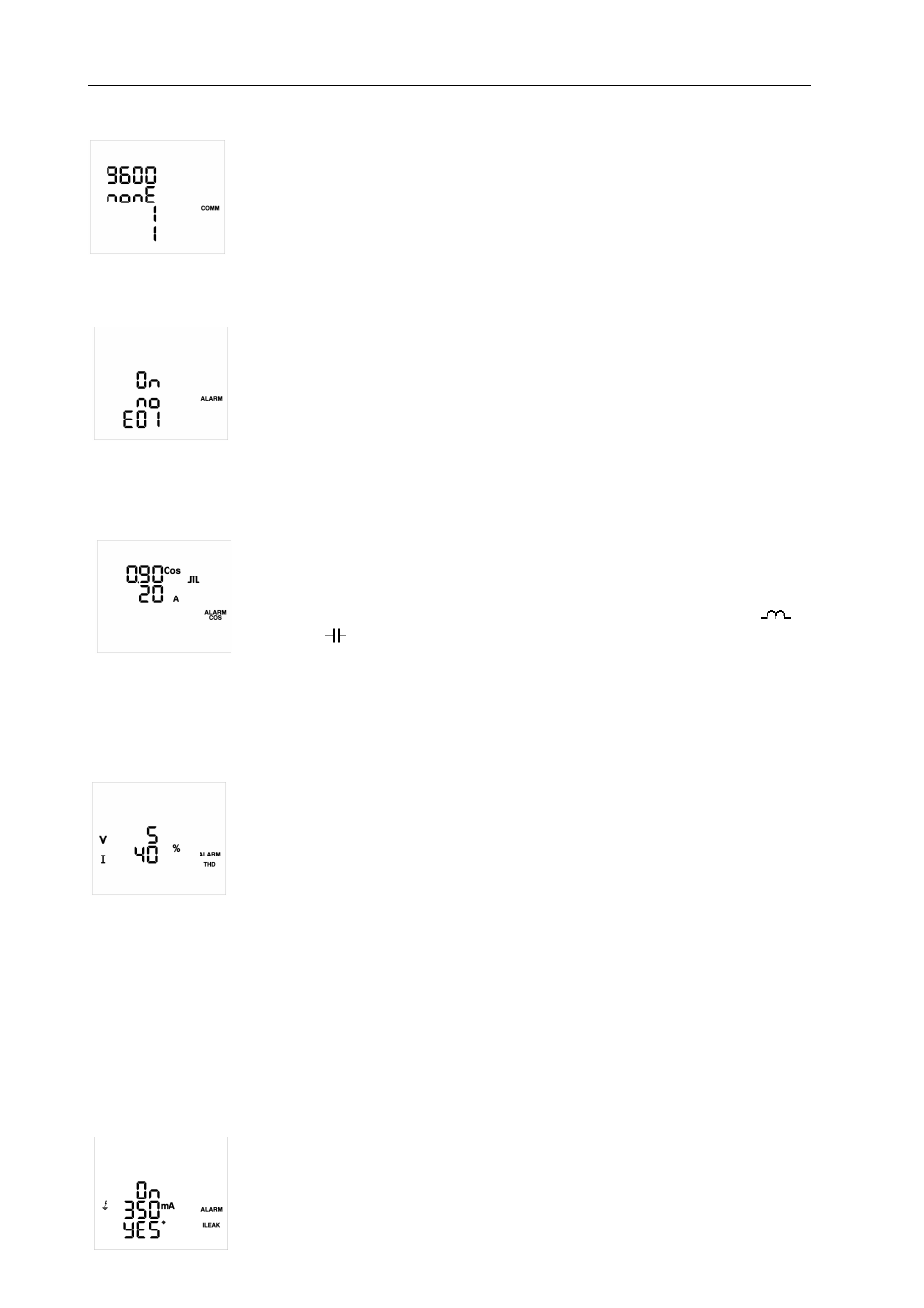

Pantalla de Configuración de las Comunicaciones (PC9, TipoC2):
En esta pantalla se configuran varios parámetros relacionados con las comunicaciones
(RS-485) del equipo:
El baudrate (9600, 19200 ó 38400)
La paridad (nonE - Ninguna, EvEn - Par, odd - Impar)
El número de bits de stop (1 ó 2)
El número de periférico asignado (1-255)
Pantalla de Habilitación de Alarmas (PA1, TipoC3):
En esta pantalla se configuran para cada tipo de error o alarma (desde E01 hasta E14,
ver Tabla 5-5). Su habilitación o deshabilitación y si queremos asociar dicho error o
alarma a la activación del relé de alarma.
Para cada error o alarma podemos configurar:
On / Off: Habilitación o deshabilitación del error o alarma.
Yes / No: Asociación o no con el relé de alarma.
Alarma Visualizada
Pantalla de Configuración de la Alarma de Coseno
ϕϕϕϕ
(PA2, TipoC2):
Estos parámetros establecen el límite de actuación de la alarma. Si la alarma está
habilitada (desde PA1), cada vez que el valor del coseno
ϕ
se encuentre por debajo
del valor configurado y que la corriente sea superior a la configurada, el equipo nos
mostrará el código de error correspondiente (ver Tabla 5-5).
El valor configurado de coseno puede ir de 0 a 0.99 tanto inductivo ( ) como
capacitivo ( ). El valor configurado de corriente está en A y puede variar entre 0 y
9999 A.
La actuación de esta alarma tiene un retardo de 15 segundos.
Pantalla de Configuración de la Alarma de THD (PA3, TipoC2):
Estos parámetros establecen el límite de actuación de la alarma. Si la alarma está
habilitada (desde PA1), cada vez que el valor de THD de Tensión o THD de Corriente
suba por encima del valor configurado, el equipo nos mostrará el código de error
correspondiente (ver Tabla 5-5).
Los valores configurados están en % y pueden variar entre 0 y 99%.
La actuación de esta alarma tiene un retardo de 15 segundos.
Pantalla de Configuración de la Alarma de Corriente de Fugas (PA4, TipoC2):
Hay varias alarmas relacionadas con la corriente de fugas (E09, E12, E13 y E14, ver apartado 5.7).
Con el segundo parámetro se establece el límite de actuación de la alarma E09. Siempre y cuando la alarma
esté habilitada (desde PA1), cada vez que la corriente de fugas medida suba del valor configurado, el equipo
nos mostrará el código de error correspondiente E09 (ver Tabla 5.5).
El valor configurado está en mA y puede variar entre 10 y 1000mA. El retardo de la alarma no es
configurable y es inferior a 2 segundos, dependiendo de la medida de corriente de fugas respecto el límite
configurado.
El primer parámetro configurable (On/Off) sirve para, una vez saltada la alarma E09,
realizar un proceso de conexión y desconexión de todos los condensadores para
buscar cual/es de ellos es el responsable de la fuga, y una vez detectado, lo anula
para que no se vuelva a conectar. Cuando esto ocurre, el equipo nos mostrará el
código de error correspondiente (ver Tabla 5.5) y mostrará el/los condensadores
