M98235701-01-12A Computer Smart 6 / Computer Smart 12
- 21 -

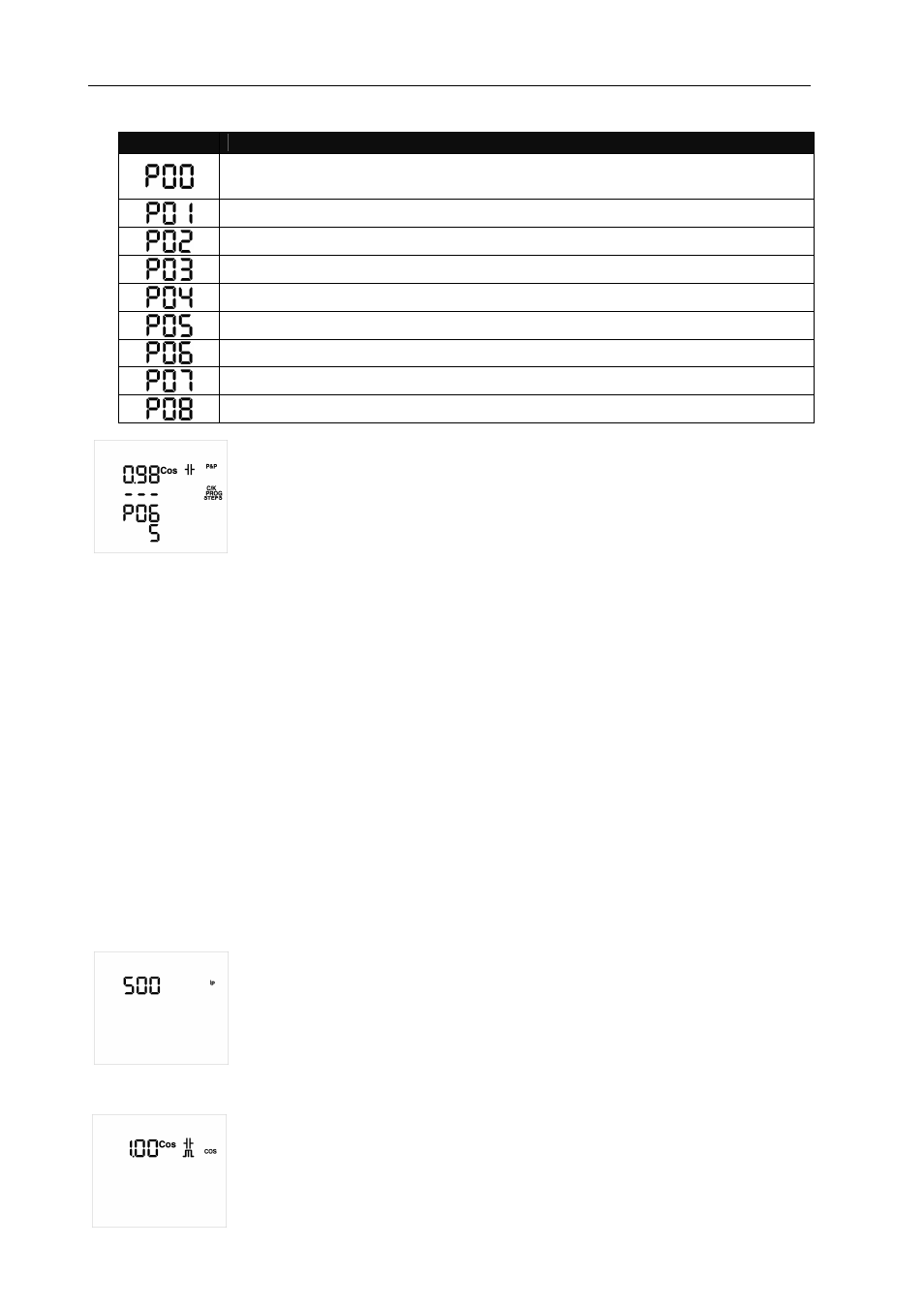

Tabla 5-1: Errores de Plug&Play y mensajes mostrados en la pantalla
ERROR Descripción
Hay escalones anulados por la alarma de corriente de fugas o forzados en la
configuración On/Off/Auto. En esta situación el Plug&Play no se puede ejecutar.
Fase no encontrada. Coseno fuera de rango (entre 0,62 y 0,99 inductivo).
Medida no estable. Cambios de carga durante el proceso.
Error en la medida del condensador más grande.
No se ha encontrado ningún condensador.
Medida del número de condensadores errónea.
Medida del ratio del primer condensador errónea.
Posible error en el programa calculado.
C/K fuera de rango.
Un posible ejemplo de una pantalla de error en el Plug&Play sería el mostrado:
En este caso, el Plug&Play habría calculado la Fase (no se muestra en pantalla) y 5
escalones o Steps, el error P06 ocurre al calcular el Programa con lo cual lo muestra
en su lugar, y ya no puede calcular el parámetro C/K, mostrando ---.
En la primera línea siempre se muestra el coseno actual, para comprobar sin
necesidad de moverse de pantalla si los parámetros calculados son correctos.
En caso de error P00, es decir, si hay condensadores anulados por la alarma de corriente de fugas o
forzados en la configuración On/Off/Auto, el P&P no se ejecutará hasta solventar el problema. El Plug&Play
está pensado para ayudar en la instalación del sistema de compensación de energía reactiva, en la
configuración inicial del regulador o en el caso de producirse cambios en el sistema (nuevo regulador, nuevo
cableado, nuevo escalón, etc). Para ello es necesario solventar previo al P&P los posibles problemas de
condensadores defectuosos mediante mantenimiento o sustitución, además de configurar todos los
escalones en modo Auto, tal y como vienen por defecto.
IMPORTANTE: Condiciones para un correcto funcionamiento del Plug&Play:
- El sistema debe mantenerse con un coseno entre 0,62 y 0,99 inductivo durante el proceso.
- La potencia en el sistema debe ser estable. No deben haber grandes cambios de carga (>10% en
menos de 20 segundos) ya que provocaría un mal cálculo de las potencias de los condensadores.
- Debe haber corriente suficiente en el sistema, por encima de 100 mA c.a. en la entrada del
regulador.
- Si la carga es desequilibrada, el buen funcionamiento del Plug&Play dependerá de la fase donde se
haya conectado el transformador de corriente.
IMPORTANTE: Una vez finalizado el P&P, para que el equipo mida correctamente la corriente y las
potencias, es necesario configurar el primario del TC (pantalla IP)
Pantalla de Configuración del Primario del Transformador de Corriente, Ip (PC2, TipoC2):
En este parámetro debe configurarse la corriente de primario del Transformador de
Corriente (TC), según el TC que se haya colocado para medir la corriente de la
instalación. El rango de ajuste es de 5 a 9999. El secundario del TC viene configurado
por defecto a 5 A c.a.
Pantalla de Configuración del Coseno
ϕϕϕϕ
Objetivo (PC3, TipoC2):
El parámetro permite fijar cual es el factor de potencia deseado en la instalación. El
regulador insertará el número de condensadores necesario para acercarse lo más
posible a este valor objetivo. Dado que la regulación es por escalones, éste no
efectuará ninguna maniobra hasta que la demanda no compensada sea, al menos, de
un 70% de la potencia del escalón más pequeño o el exceso de compensación sea de
un 70% de la potencia del escalón más pequeño. Se puede configurar cualquier valor
