M98235701-01-12A Computer Smart 6 / Computer Smart 12
- 15 -

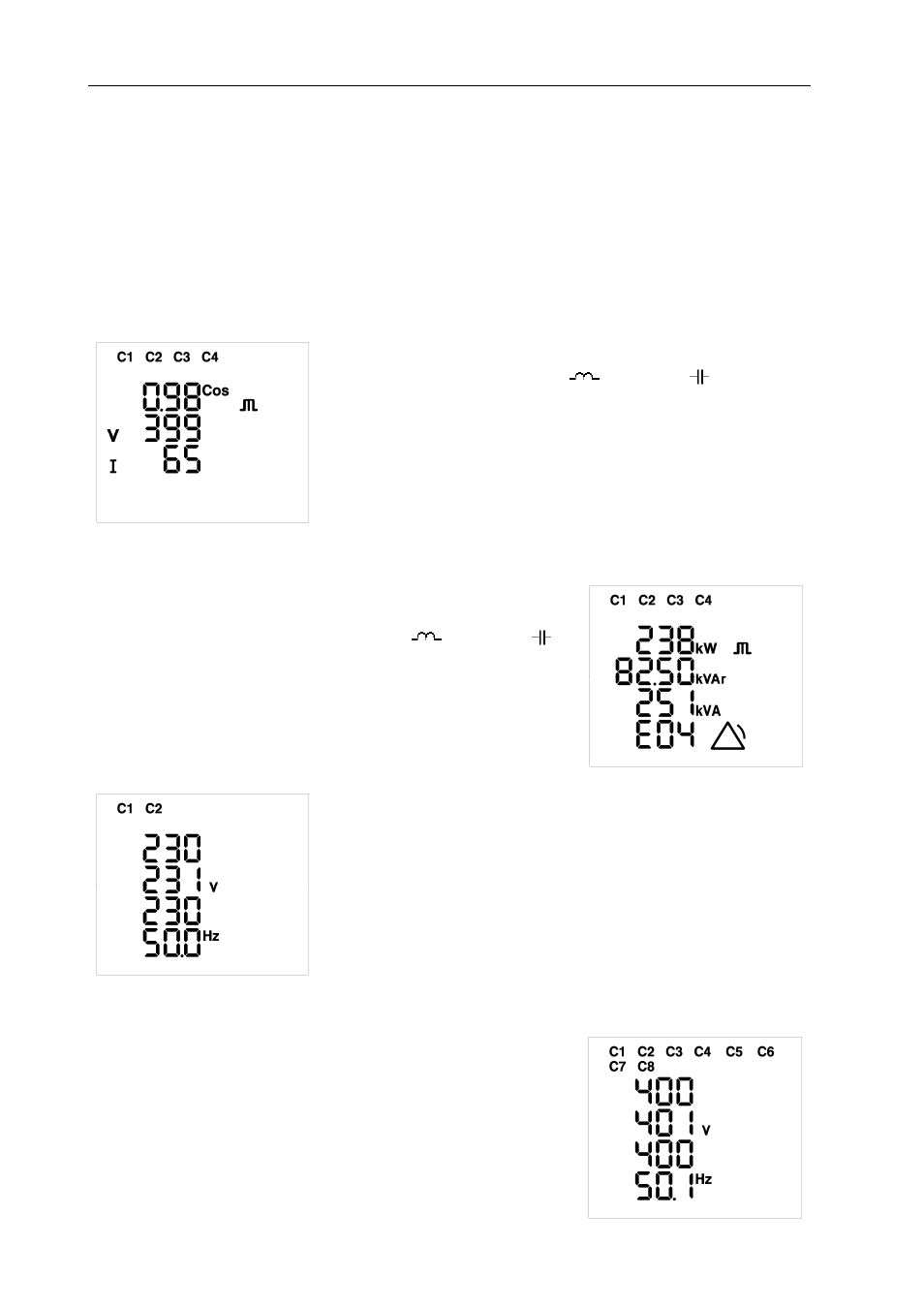

5.3 Pantallas de Medida
En estado de funcionamiento normal, el regulador mide diversos parámetros, y para poder visualizarlos lo
hace utilizando diferentes pantallas. El aparato adquiere también los valores máximos y mínimos de dichos
parámetros y los recuerda desde su última puesta a cero, aunque se apague y se reinicie.
En todas las pantallas de medida se pueden ver los condensadores conectados en ese momento, el
parpadeo del backlight y del icono en caso de alarma y, en la mayoría, el código de las alarmas.
Las diferentes pantallas de medida del equipo, en orden de aparición, son:
Pantalla por defecto: Cos III, Tensión compuesta III y Corriente (PM1; TipoM1):
Los datos mostrados son:
Coseno Trifásico y su tipo ( inductivo, o capacitivo).
Tensión Compuesta Trifásica.
Corriente.
Si debajo del icono que indica el tipo de coseno se muestra la palabra
EXPORT, implica que la potencia medida es exportada. Si la instalación
consume potencia (importada), se debe reconfigurar el parámetro de
PHASE del menú de configuración.
Pantalla de Potencias Trifásicas (PM2; TipoM1):
Los datos mostrados son:
Potencia Activa Trifásica (en kW).
Potencia Reactiva Trifásica, y su tipo ( inductiva, o
capacitiva) (en kVAr).
Potencia Aparente (en kVA).
Pantalla de Tensiones Simples (PM3; TipoM1):
Los datos mostrados son:
Tensión Simple de L1 respecto de neutro (en V).
Tensión Simple de L2 respecto de neutro (en V).
Tensión Simple de L3 respecto de neutro (en V).
Frecuencia (en Hz).
Pantalla de Tensiones Compuestas (PM4; TipoM1):
Los datos mostrados son:
Tensión Compuesta de L1-L2 (en V).
Tensión Compuesta de L2-L3 (en V).
Tensión Compuesta de L3-L1 (en V).
Frecuencia (en Hz).
