Computer Smart 6 / Computer Smart 12
- 13 -
4.1
Pantalla LCD

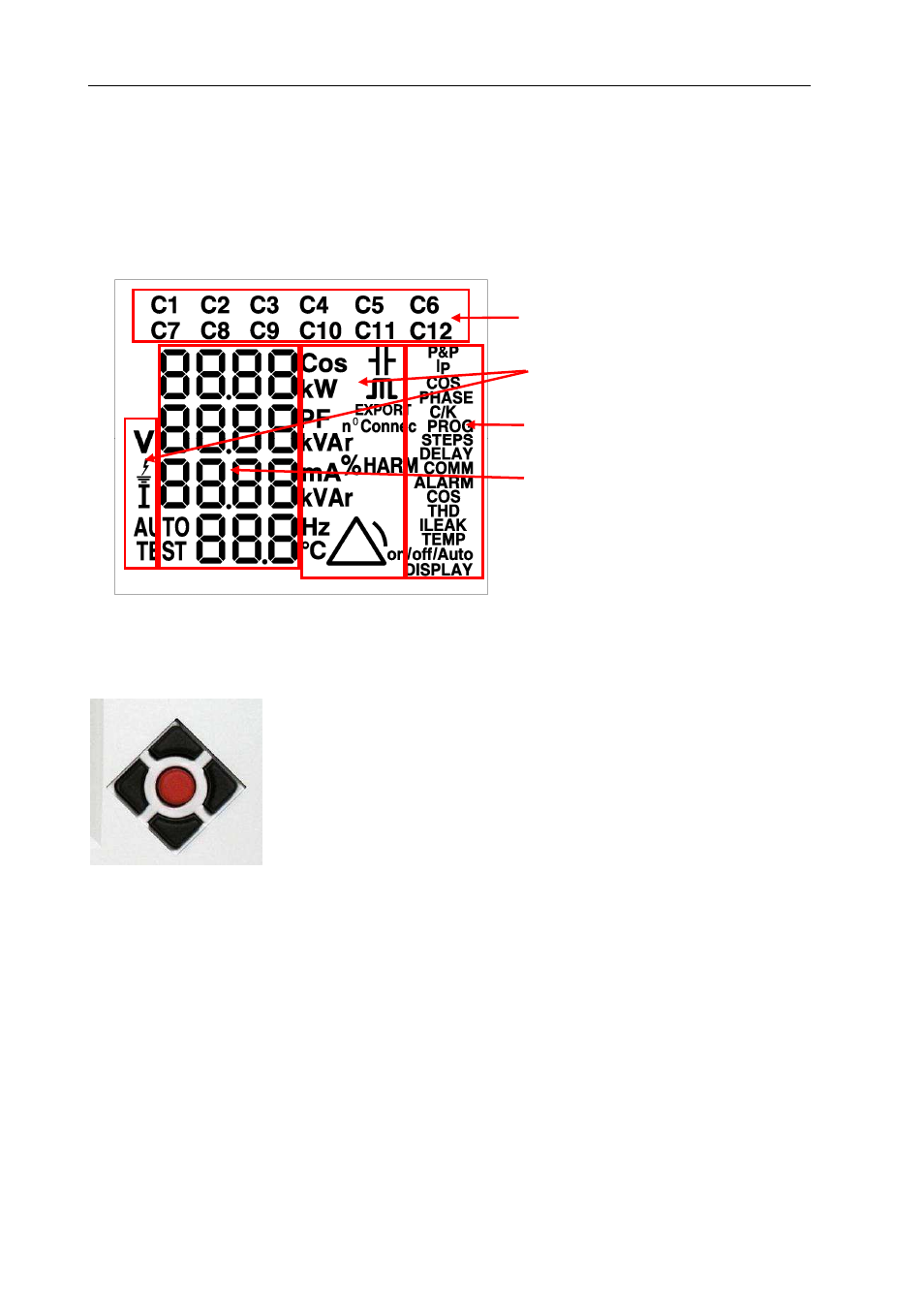

La pantalla del regulador es de tipo LCD y se compone de (fig 4.4.):
-
15 dígitos de 7 segmentos colocados en 4 líneas con los que el equipo nos proporciona información
de forma alfanumérica de sus variables medidas o sus variables de configuración.
-
Iconos asociados a los condensadores de la batería, con los que el equipo nos muestra su estado
de conexión o desconexión.
-
Iconos de unidades o información general sobre lo que se muestra por pantalla.
-
Iconos de pantallas de configuración, que nos sitúan en la pantalla en la que estamos.
Iconos de Condensadores
Iconos de unidades
Iconos de pantallas de configuración
Dígitos
Fig. 4.4.- Información en la pantalla LCD
4.2
Teclas de Navegación
Las teclas de navegación tienen diferentes funciones según el estado y las
pantallas en el que se encuentre el regulador. Dichas funciones se describen
más adelante junto con la descripción del tipo de pantalla (Apartado 5).
