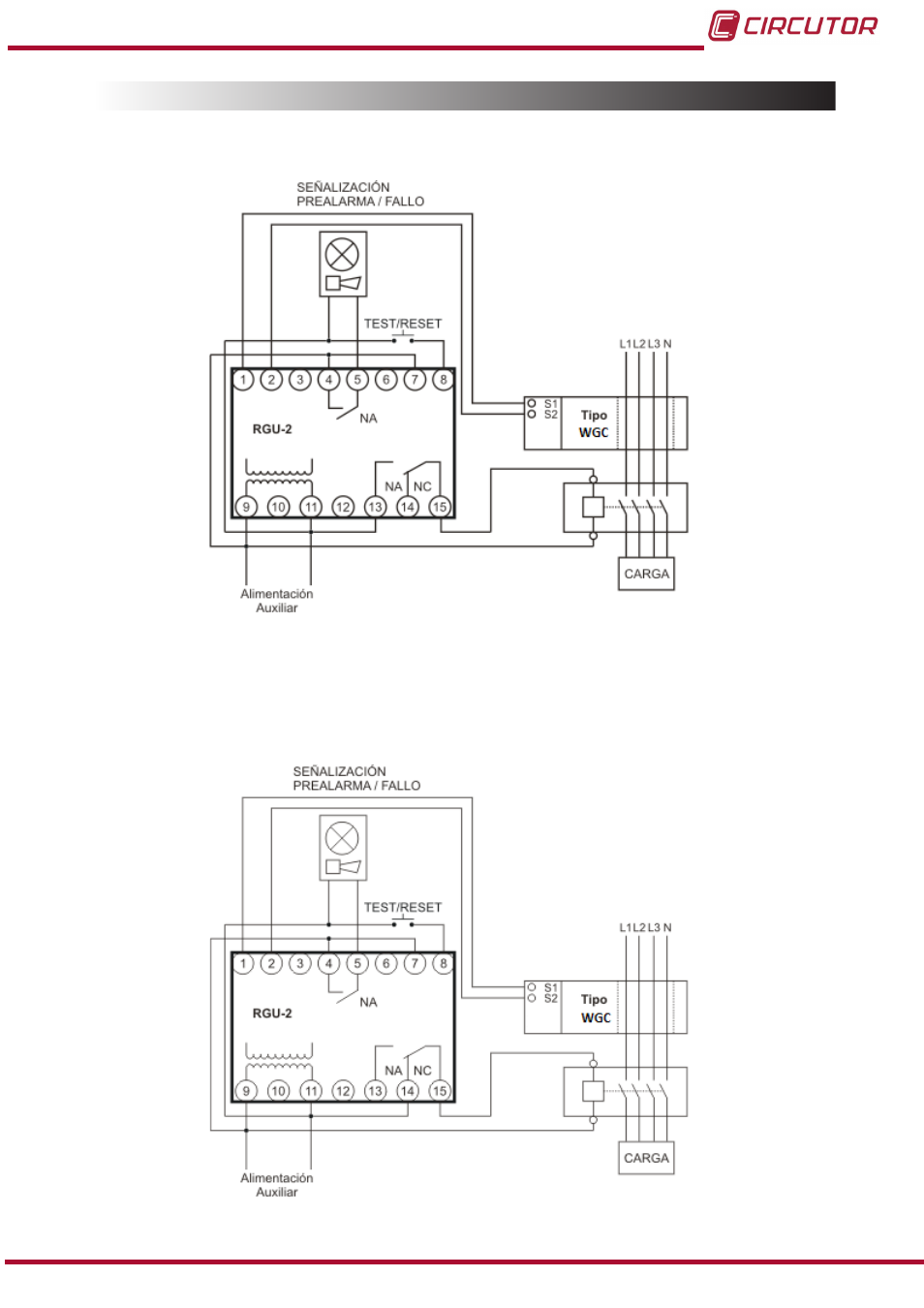

3.4.- ESQUEMA DE CONEXIONADO
3�4�1� COMO ELEMENTO DE PROTECCIÓN (MRCD)
A�- DISPARO POR BOBINA DE EMISIÓN (Reconexión manual mediante RESET)
Figura 2: Esquema de conexión como elemento de protección : disparo por bobina de emisión�
B�- DISPARO POR BOBINA DE MÍNIMA (Reconexión manual mediante RESET)
Figura 3:Esquema de conexión como elemento de protección: disparo por bobina de mínima�
