3�4�2� COMO MONITOR (RCM)

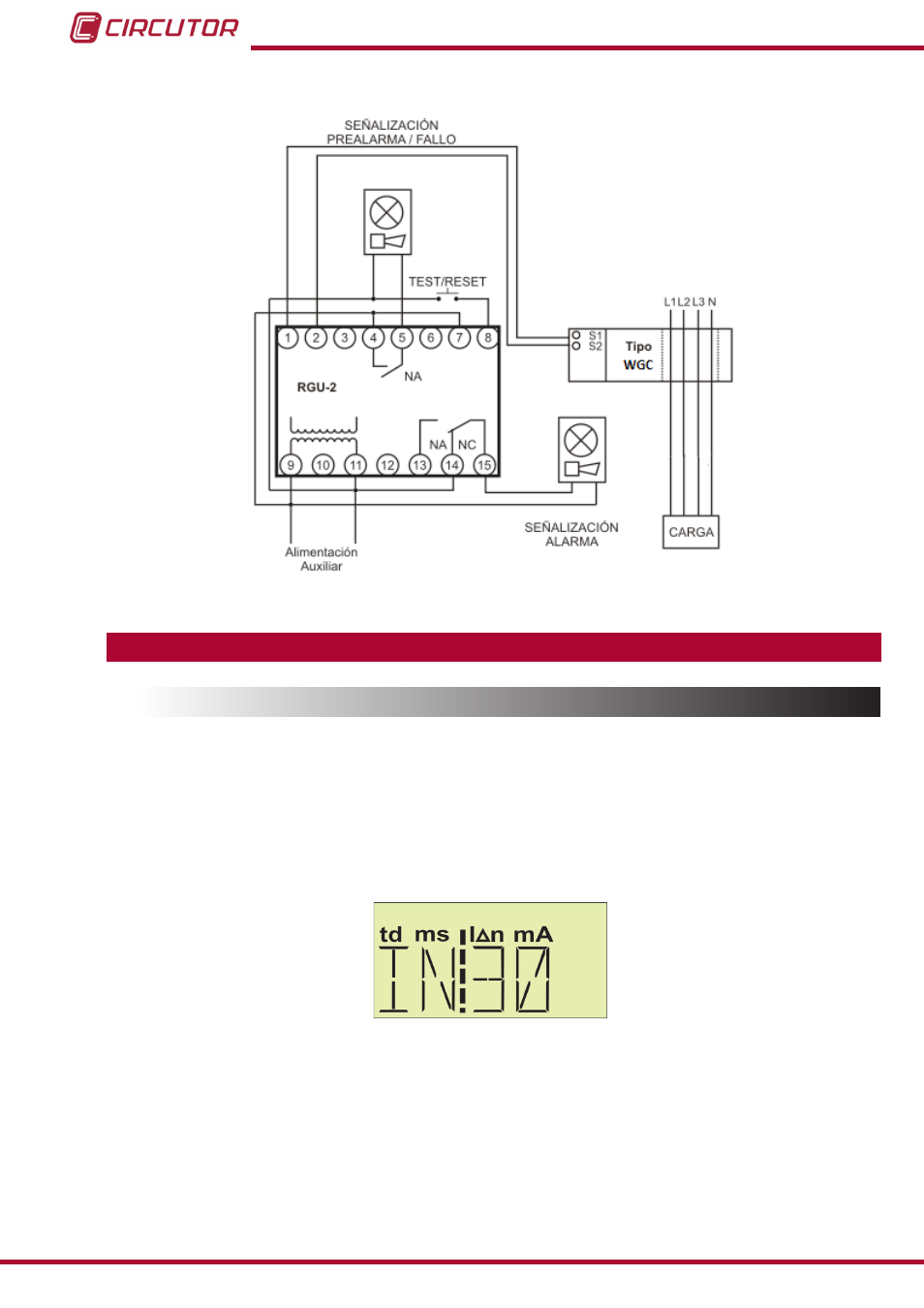

Figura 4:Esquema de conexionado como monitor�
4�- PUESTA EN MARCHA
4.1.- CONFIGURACIÓN POR DEFECTO
Al alimentar el equipo a la tensión auxiliar el LED
ON se ilumina en verde y el LCD se retroilu-
mina en verde.
Aparece el nombre del modelo, y la versión de firmware y finalmente una pantalla fija que
indica en que condiciones está caracterizada la protección diferencial.
Esta pantalla queda como visualización por defecto sin no hay actuación externa (
Figura 5: Pantalla protección diferencial
El equipo sale de fábrica con la siguiente configuración:
-
Escala de corriente de disparo (IΔn) : 30mA
- Escala de tiempo de disparo (
td) :Curva instantánea (IN)
- Frecuencia: 50Hz
- Función del relé auxiliar: Relé de fallo
- Polaridad del relé de disparo: Estándar
- Polaridad del relé auxiliar: Estándar
10
Rele diferencial RGU-2
Manual de Instrucciones
