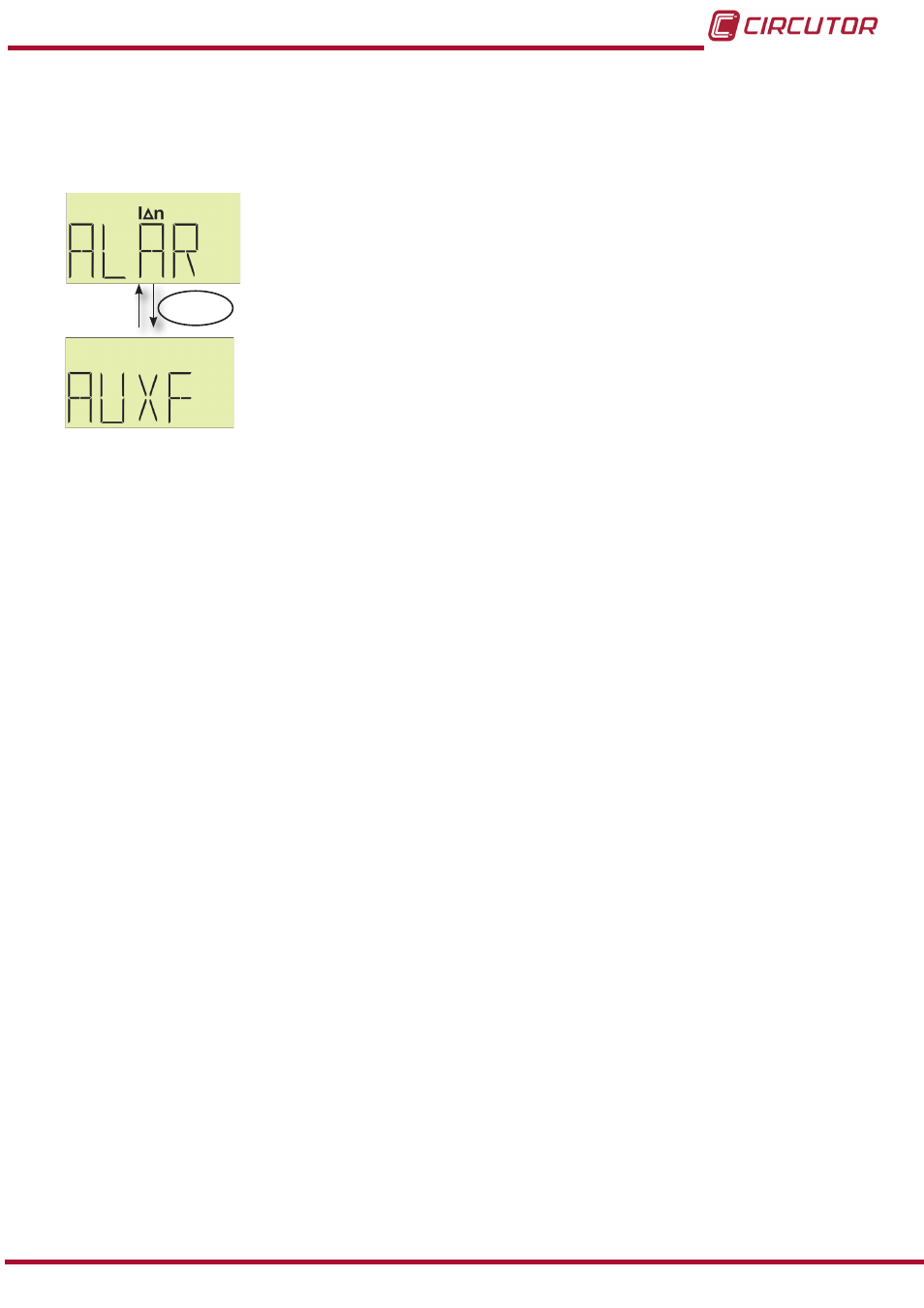

5�6�2 PROGRAMACIÓN DEL RELÉ AUXILIAR, AUX
Para programar el funcionamiento del relé auxiliar, debemos estar visualizando la pantalla de
salida auxiliar y pulsar la tecla
RESET durante 2 segundos
RESET
Prealarma (ALAR)
Actúa cuando la
IΔ > 0,5•IΔn, en 200 milisegundos.
Rele de fallos (AUXF)
Actúa para señalizar eventos de fallos del equipo, como infratensio-
nes o fallos con el sensor externo.
Trabaja en estado de seguridad positiva.
17
Manual de Instrucciones
Rele diferencial RGU-2
