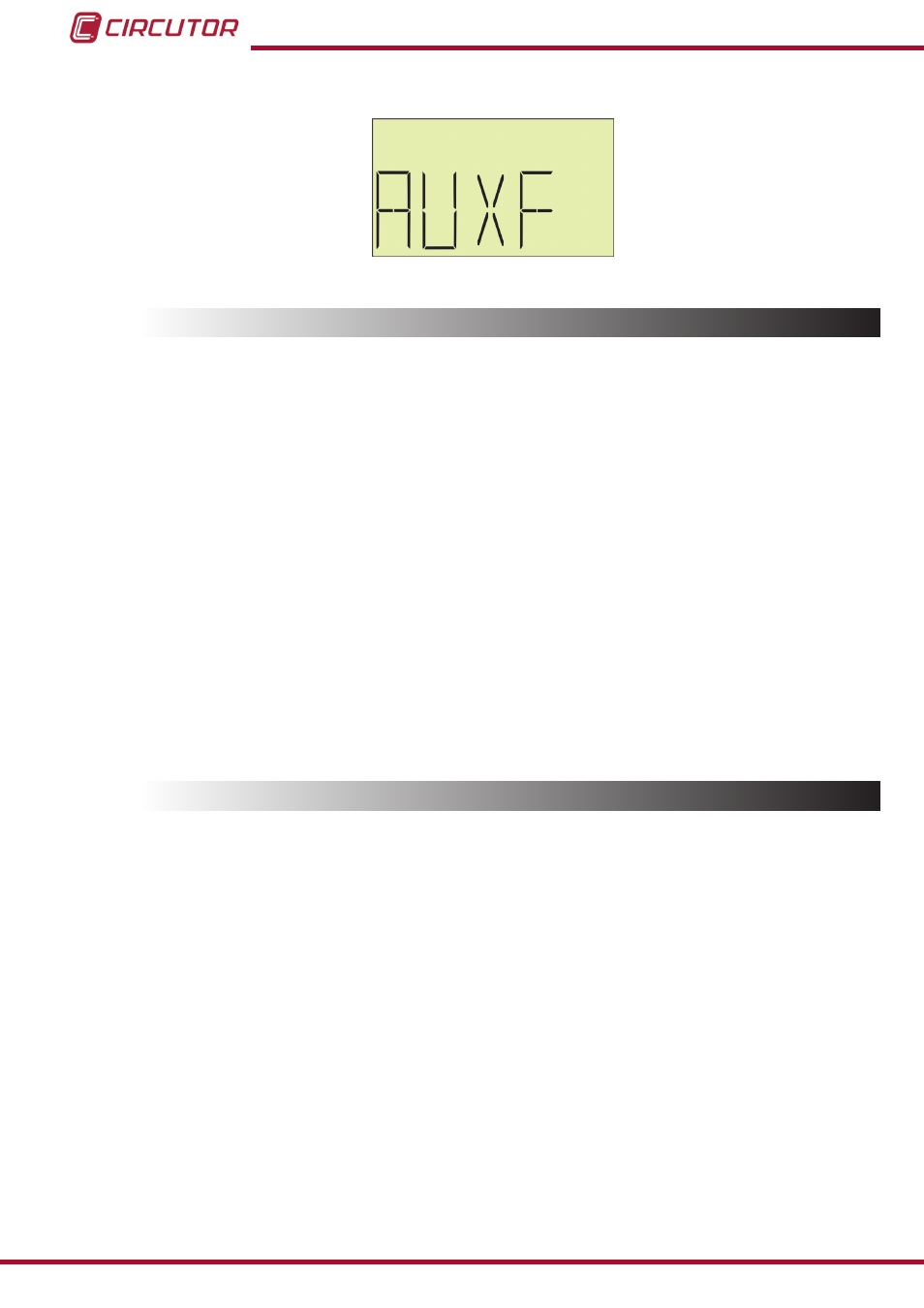

Pantalla de rele de fallo en el rele AUX (
)�
Figura 13:Pantalla de rele de fallo�
5.3.- INDICADORES LED
El equipo dispone de los siguiente LED:
LED ON
LED de color verde, indica que el aparato esta alimentado en tensión.
El LED parpadea cuando hay problemas con el sensor.
LED de FUGA
LED de color rojo que indica que la protección se ha disparado debido a que el valor de la
intensidad de corriente residual es superior a la corriente umbral para el disparo.
Barra de LED
Barra de LED para indicar el nivel de corriente de fuga de la instalación. Los niveles de co-
rriente se visualizan en % en función de la escala de disparo seleccionada:
20% - 40% - 60% verde,
80% amarillo,
100%
rojo.
5.4.- ENTRADAS
El equipo dispone de dos entradas:
Entrada del sensor de corriente externo (bornes 1 y 2 de la
). Mediante esta entra-
da el equipo comprueba de forma periódica, cada 5 segundos, si la conexión con el sensor
externo es correcta a través de un test inductivo.
Entrada de test externo mediante pulsador (bornes 7 y 8 de la
).
Entrada activada por nivel. Cuando se aplica tensión se fuerza el disparo del equipo, cuando
se deja de aplicar dicha tensión el equipo se recupera.
Cuando ésta entrada esta activada la función de reset por teclado no funciona.
