5.5.- SALIDAS
El equipo dispone de dos relés de salida independientes:
5�5�1� RELÉ DE DISPARO, TRIP
Relé de contacto conmutado (bornes 13, 14 y 15 de la Figura 1 )
Por programación podemos modificar el estado lógico del contacto ( ver apartado 5.6.3) del
estado estándar NC/NA, al estado de seguridad positiva NA/NC.
El estado de seguridad positiva se ve reflejado en todas las pantallas que hacen referencia al
TRIP, con el signo + ( Figura 14 ). La pantalla de la prealarma/fallo no se ve afectada.

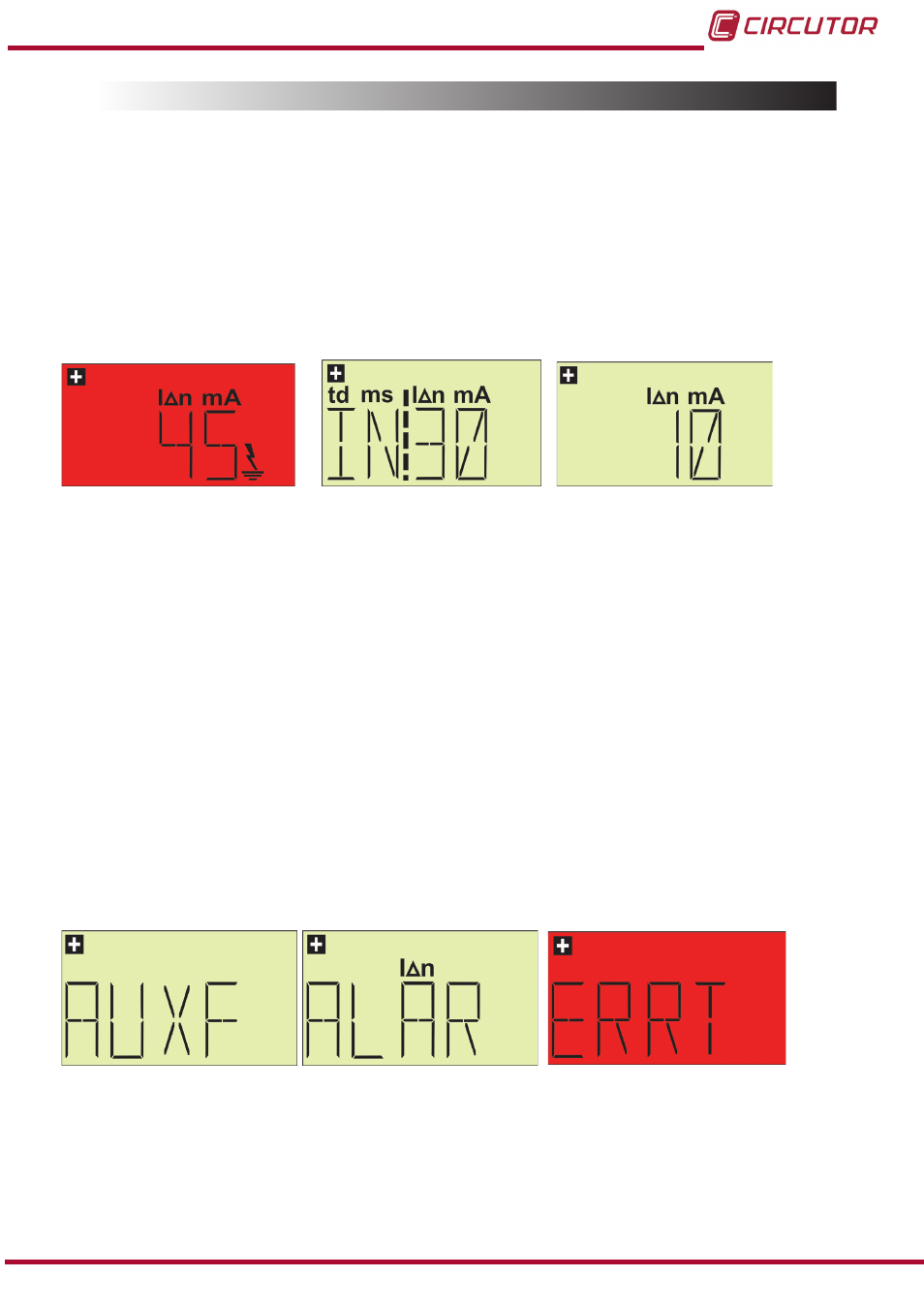

Figura 14: Pantalla con estado de seguridad positiva
5�5�2� RELÉ AUXILIAR, AUX
Relé de contacto simple (bornes 4 y 5, de la Figura 1) no enclavable. Se puede programar su
funcionamiento como prealarma o relé de fallo ( ver apartado 5.6.2 )
Prealarma (ALAR), actúa cuando la IΔ > 0,5•IΔn, en 200 milisegundos. Podemos
modificamos el estado lógico del contacto ( ver apartado 5.6.3) del estado estándar NA, al
estado de seguridad positiva NC.
Rele de fallos (AUXF), a ctúa para señalizar eventos de fallos del equipo, como
infratensiones (la tensión está por debajo de la tensión de operación del equipo – el equipo
se apaga por debajo de esta tensión) o fallos con el sensor externo.
En este caso el rele funciona con el estado de seguridad positiva.
La seguridad positiva se señaliza, con el signo +, sólo en las pantallas que se refieren al rele
AUX.
Figura 15:Pantallas con estado de seguridad positivo�
