3.2.- INSTALACIÓN
La instalación del equipo se realiza en carril DIN.
Por el sensor asociado al equipo, tienen que pasar todos los conductores activos que alimen-
tan a las cargas o parte de la instalación en la que se requiera realizar la protección diferen-
cial con este equipo.
El equipos debe montarse en el interior del cuadro eléctrico.
Debe conectarse a un circuito de alimentación protegido con fusibles acorde con el rango de
alimentación y consumo del mismo. A su vez el circuito de alimentación tiene que estar pro-
visto de un interruptor magnetotérmico o dispositivo equivalente para desconectar el equipo
de la red de alimentación.
Nota: En el conexionado se aconseja una sección cable permitido entre 1- 1.5 mm.
Par de apriete recomendado 0,5-0,6 Nm.
Con el equipo conectado, los bornes, la apertura de cubiertas o la eliminación
de elementos, puede dar acceso a partes peligrosas al tacto
3.3.- BORNES DEL EQUIPO
Tabla 2: Bornes del equipo�
Bornes del equipo
1, 2 : Entrada del sensor de corriente externo.
8: Entrada de Test/Reset externo mediante pulsador.
3, 6, 10, 12: Sin uso
9, 11: Alimentación Auxiliar
4: Salida del relé de prealarma/Fallo: Contacto NA
13: Salida del rele de disparo: Contacto NA
5: Salida del relé de prealarma/Fallo: Contacto COM
14: Salida del rele de disparo: Contacto NC
7: Entrada de Test/Reset externo mediante pulsador.
15: Salida del rele de disparo: Contacto COM

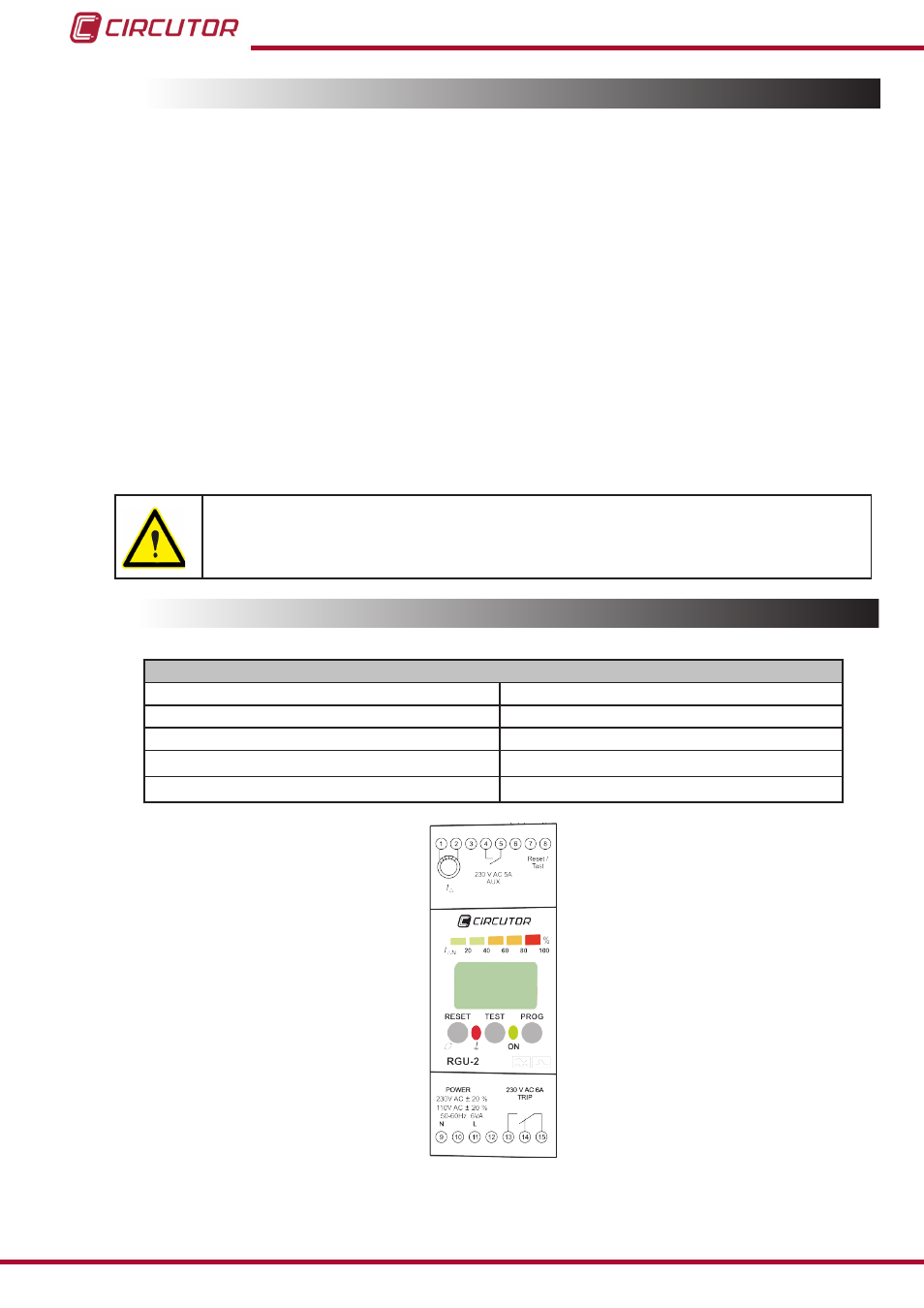

Figura 1:Bornes del equipo�
