Una vez tenemos la medida de la corriente de fuga instantánea, el equipo RGU-2 actuará de
acuerdo a los parámetros programados:
- Corriente de disparo ( IΔn)
- Tiempo de retardo en el disparo ( td)
El resultado de esa actuación será el cambio de estado de los contactos de salida del dispo-
sitivo. Dependiendo del tipo de aplicación final tenemos que el uso de la salida de este con-
tacto será:
- Protección diferencial (IEC61008-1), se activan elementos de corte.
- Monitorización diferencial (IEC62020), avisos de alarma, dispositivos sonoros y/o
visuales.
5.1.- FUNCIONES DEL TECLADO
El equipo dispone de 3 teclas, RESET, TEST y PROG.
Tecla PROG
Con esta tecla podemos visualizar las diferentes pantallas a través de una pulsación rápida y
entrar en modo programación ( con una pulsación larga de 2 segundos) para ajustar los dife-
rentes parámetros de programación.
Esta tecla es precintable, dispone de un orificio para deshabilitar físicamente la configuración.
Tecla TEST
Cuando se pulsa la tecla TEST se comprueba el estado de la conexión con el elemento sensor
y se fuerza el disparo del equipo.
Tecla RESET
Permite el rearme local del relé electrónico reiniciando el estado de los contactos de salida al
estado habitual en reposo.
Si precede de un estado en reposo, muestra el modelo y la versión en scroll (5s) con el LCD
verde.
5.2.- DISPLAY
El equipo dispone de un LCD retroiluminado en verde/rojo. En condiciones normales el fondo
estará en verde.
El display se visualizará en color rojo ante eventos que provoquen una actuación (disparo de
la protección o elemento de corte).

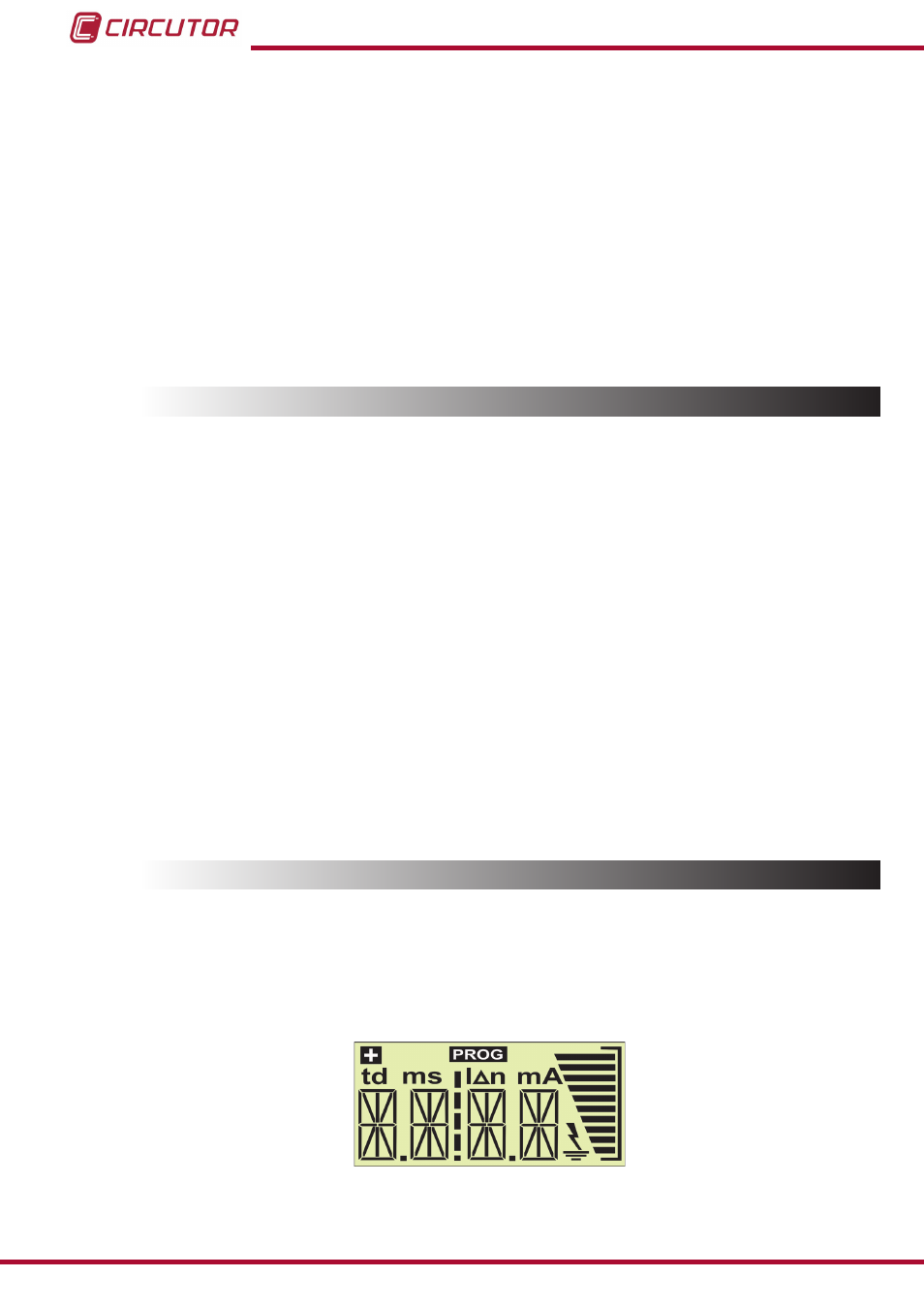

Figura 8:Display
