5�7�2� DISPARO POR TEST LOCAL / EXTERNO
LED
LED
ON, apagado.
LED de
FUGA, fijo.
RELÉS DE SALIDA
El
rele
TRIP ( bornes 13,14,15) cambia de estado.
El
rele
AUX (bornes 4,5), cambia de estado sólo si esta configurado como
prealarma
DISPLAY
Pantalla en rojo indicando que la causa ha sido por
TEST (
),

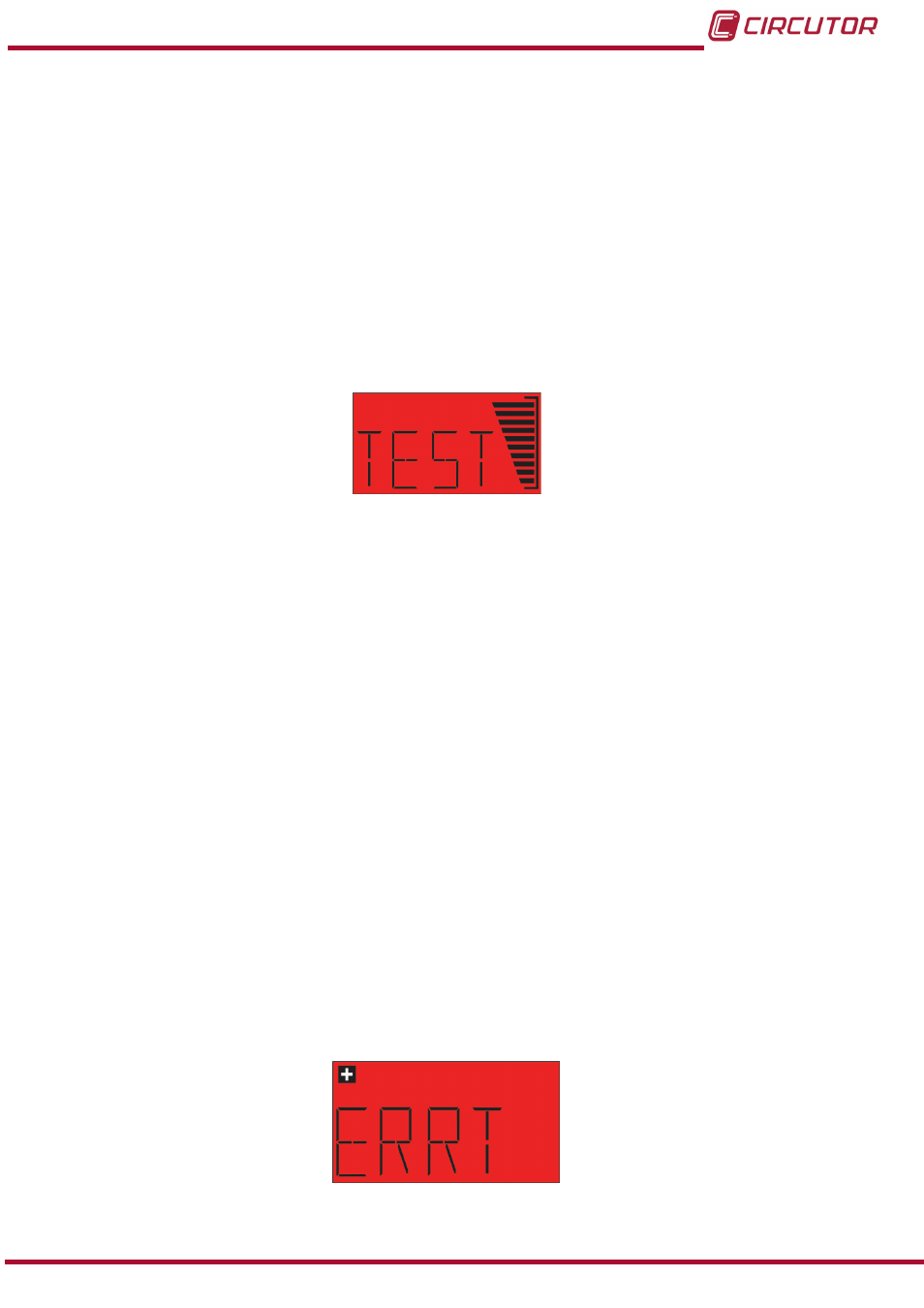

Figura 20: Pantalla de test
5�7�3� DISPARO POR INFRATENSIÓN / SEGURIDAD POSITIVA PROTECCIÓN
RELÉS DE SALIDA
El
relé
AUX (bornes 4,5), cambia estado sólo si esta configurada como
modo fallo con seguridad positiva. Cuando la tensión de alimentación está por
debajo de la tensión mínima de operación del equipo la salida relé cambia a su
estado de reposo.
5�7�4� DISPARO POR ERROR EN EL SENSOR DE ENTRADA
LED
LED
ON, parpadeando
LED de
FUGA, fijo.
RELÉS DE SALIDA
El
relé
TRIP ( bornes 13,14,15) cambia de estado.
El
relé
AUX (bornes 4,5), cambia estado sólo si esta configurada como
modo
fallo.
DISPLAY
Pantalla en rojo indicando que la causa ha sido por error de inductancia en el
sensor de entrada (
).
Figura 21: Pantalla de error en el sensor de entrada
21
