5.7.- EVENTOS DE DISPARO
Cuando el equipo se encuentra en una situación donde el elemento de corte esta actuando,
los LED, los contactos de salida y el display nos indican la causa que ha generado la actua-
ción.
5�7�1� DISPARO POR INTENSIDAD DE CORRIENTE DIFERENCIAL
LED
LED
ON, apagado.
LED de
FUGA, fijo.
RELÉS DE SALIDA
El
relé
TRIP ( bornes 13,14,15) cambia de estado, IΔ >0,85•IΔn, según los
tiempos
programados
El
relé
AUX (bornes 4,5), cambia estado sólo si esta configurado como pre-
alarma
DISPLAY
Pantalla en rojo, fija, indicando la fuga y con el símbolo de fuga a tierra

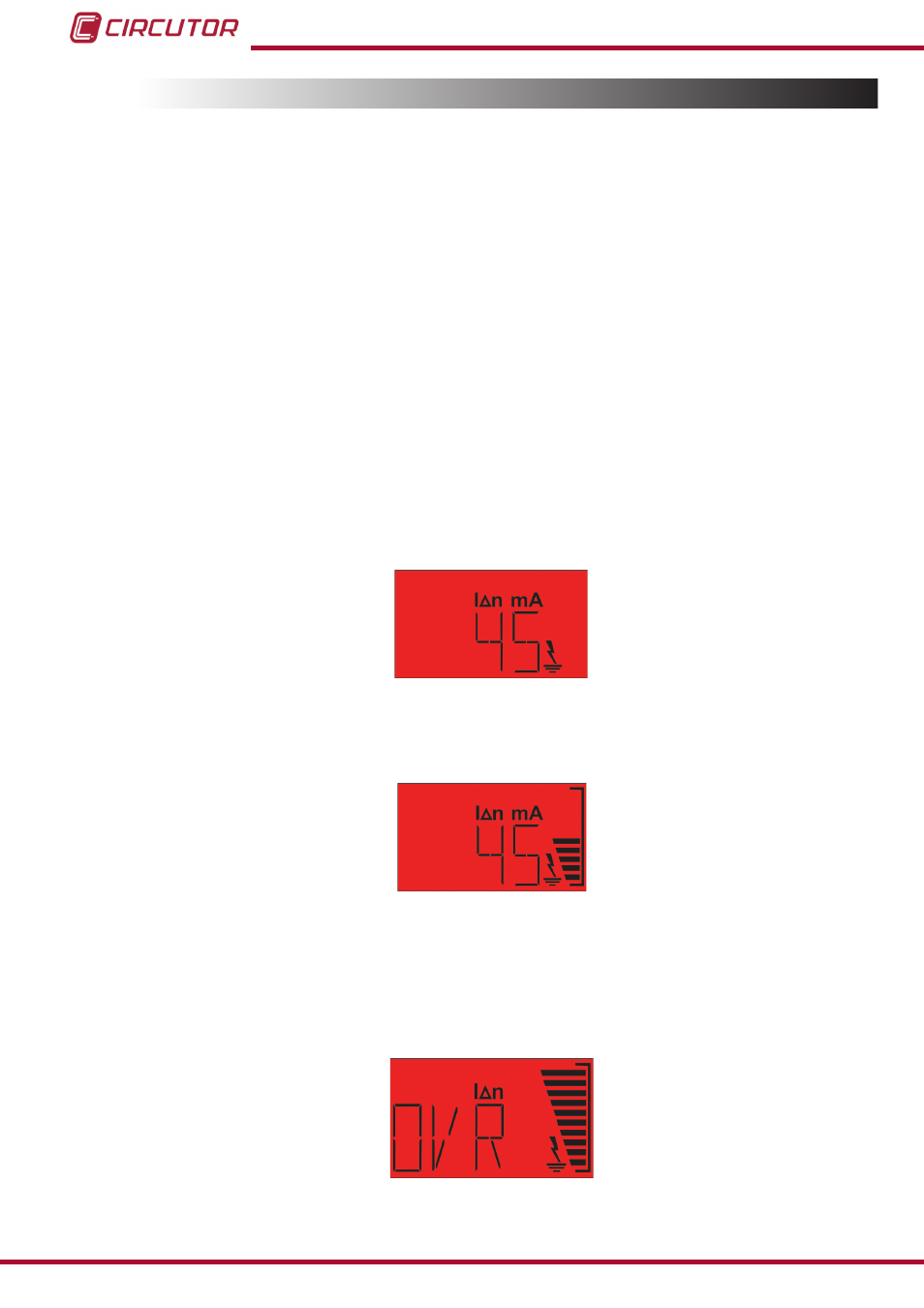

Figura 16:Pantalla de fuga
Símbolo de prealarma si ésta está activada (
).
Figura 17:Pantalla de fuga con prealarma
Nota : Mediante la tecla PROG podemos modificar la corriente y el tiempo del
disparo.(
ver apartado 5.6.1)
Si el valor está fuera de escala (> 5•IΔn)visualizamos
OVR y el símbolo de pre-
alarma (
Figura 18: Pantalla de fuera de escala
Figura 19:
