------ COMPROBADOR DE DIFERENCIALES CDB ------- Pág nº 4
- Todos los equipos que se encuentran detrás del RCD (capacitancias, máquinas
rotativas etc.) así como las corrientes residuales de los circuitos pueden influir en la
medición.
- La caída de tensión de las pilas bajo los límites permitidos está indicada por el
símbolo que aparece en la esquina inferior izquierda del display.
- Mantenga la polaridad correcta de las pilas al cambiarlas (de acuerdo a los
símbolos del compartimento de las pilas debajo de la tapa). Con el desgaste de la
pila empeora la visión del display aunque esto no repercute en el funcionamiento
del instrumento.
No se pueden cambiar las pilas si el instrumento está conectado a la red. No se deberá
conectar el instrumento a la red si la tapa de las pilas está dañada. Se deberá proceder
a cambiar inmediatamente la tapa.
El adaptador bifilar solamente se puede acoplar al instrumento CDB para la medición,
no puede conectarse a la alimentación.
El enchufe del CDB debe conectarse a la salida del adaptador (en el caso de que se
vaya a utilizar el adaptador bifilar) antes de ser conectado a la red o a la carga que se
está midiendo.
1.2.- DESCRIPCIÓN DEL EQUIPO

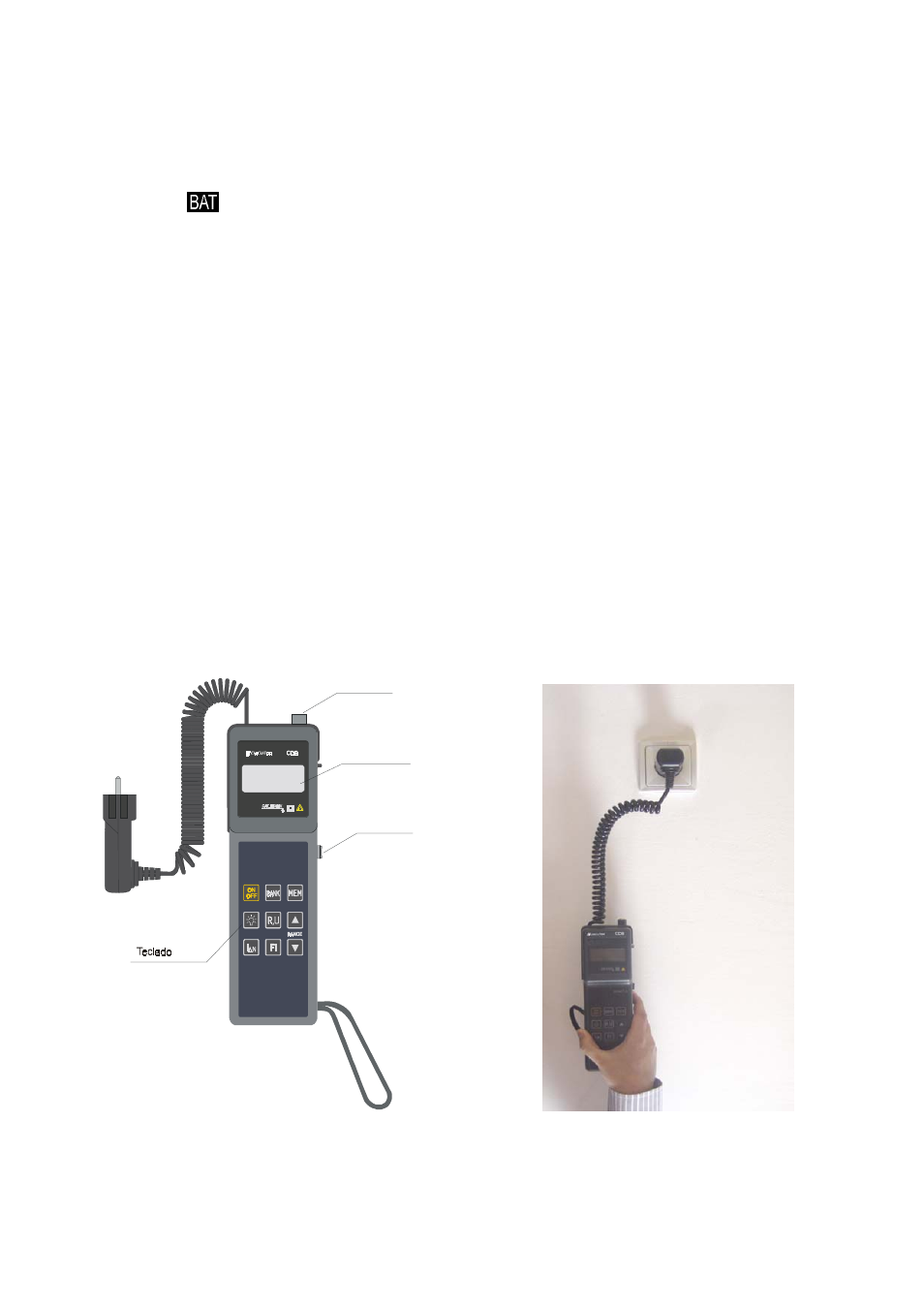

El cable con conector para toma convencional de red (ver figura) y fijo al instrumento
está destinado para la conexión a la red. El equipo incorpora también un adaptador
bifilar, que se conecta a la red, y está destinado a la conexión de bloques de
terminales, paneles, etc y para la medición de resistencias pequeñas. La lectura de los
valores medidos aparece en el display en la parte superior de la carcasa.
START ss START
Sensor
Display
Botón inicio
La intermitencia del símbolo °C en el display a intervalos indica el recalentamiento del
instrumento y el disparo del fusible térmico que bloqueará las mediciones posteriores
(excepto las de tensión y de frecuencia).
