------ COMPROBADOR DE DIFERENCIALES CDB ------- Pág nº 19

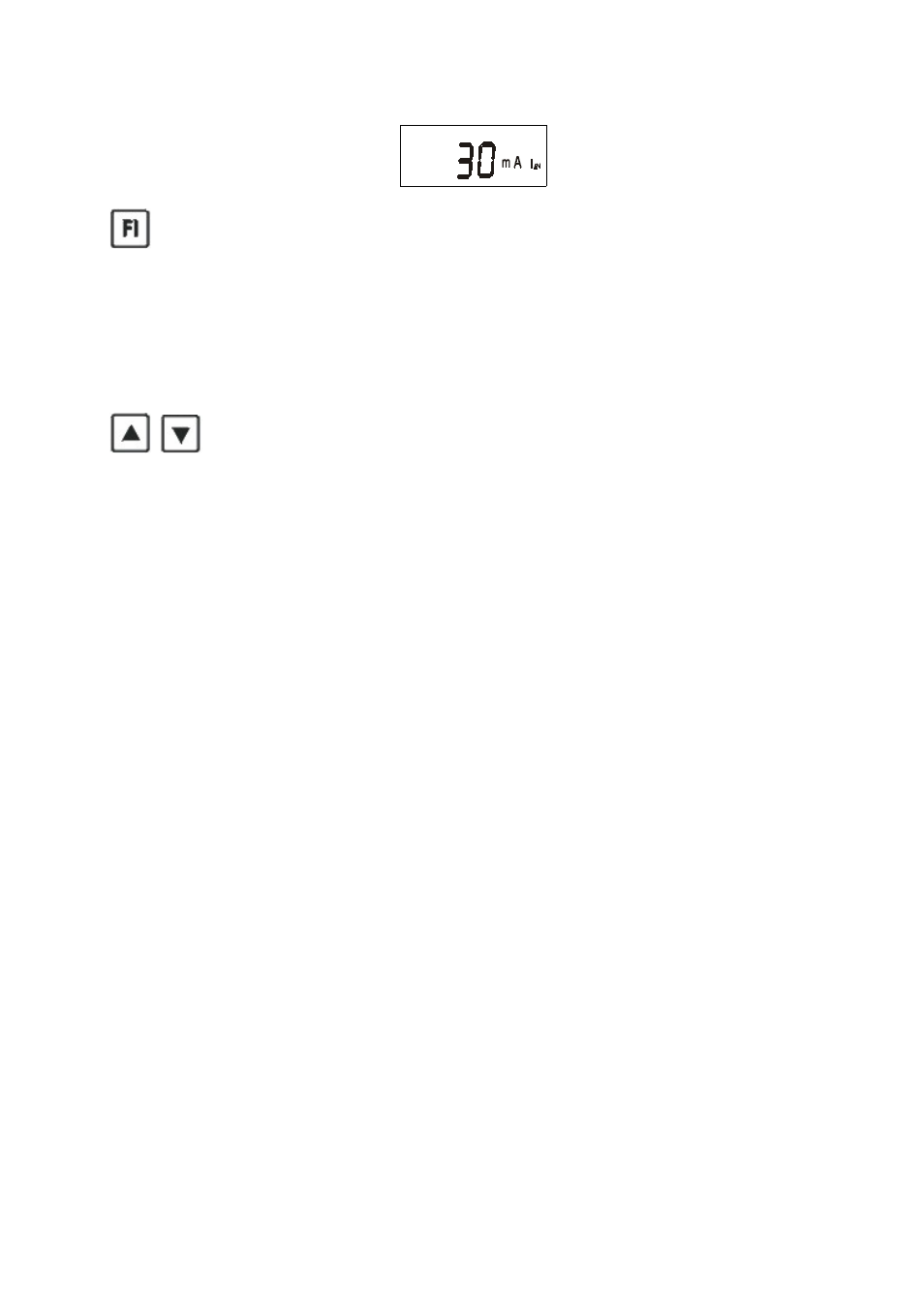

Intensidad nominal de RCD seleccionada por el botón I ∆
N
El botón FI conmuta entre la medición de la tensión de contacto U
I∆N
, la corriente actual
I
∆
del RCD y la medición del tiempo de acceso t
A
al pasar la intensidad nominal I
∆N
o la
intensidad I
∆N
x5 (solamente para los RCD con la intensidad nominal de 6, 10 y 30
mA). Cuando seleccionemos el valor de la medición con I
∆N
x5 aparece el símbolo 5x
en pantalla.
Con los botones ∆,∇ elegiremos la modalidad de medición para cada parámetro:
I
∆
- la medición se realiza mediante una señal senoidal o una corriente pulsante (la
corriente pulsante está representada por el símbolo de media onda positiva en la
esquina inferior izquierda de la pantalla), y se puede elegir el límite de la tensión de
contacto U
I∆N
entre 25 V o 50 V (se diferencian por el símbolo 25 V o 50 V que aparece
en la pantalla).
t
A
– la medición se realiza mediante una señal senoidal o una corriente pulsante, el
límite de la tensión de contacto U
I∆N
puede ser de 25 V o 50 V durante la medición (se
diferencian por el símbolo 25 V o 50 V que aparece en la pantalla).
Los valores medidos siguientes se conmutan, después de realizar la medición, con los
botones
∆,∇ :
I
∆
- corriente I
∆
y tensión de contacto U
I∆
en el momento de la desconexión
t
A
– tiempo de disparo t
A
y tensión de contacto U
I∆N
U
I∆N
– tensión de contacto U
I∆N
e impedancia del bucle de protección R
S
Estos valores se guardan automáticamente con el rango seleccionado (corriente
nominal de actuación I
∆N
).
Precaución: Después de tocar el sensor puede aparecer tensión estática en el
conductor PE (significa que los cables L y PE han sido intercambiados en el
conexionado).
4.1.- MEDICIÓN DE LA TENSIÓN DE CONTACTO U
I∆N
SIN DESCONEXIÓN DEL
RCD
El proceso de medición de la tensión de contacto es el siguiente:
1) Seleccione la medición de RCDs tipo general o tipo S con el botón I
∆N
.
2) Introduzca la intensidad nominal de RCD con los botones ∆,∇ en el display.
3) Ajuste la medición de la tensión de contacto U
I∆N
con el botón FI (en el momento en
que aparezca U
I∆N
en el display estamos a punto para realizar la medición)
4) Pulse el botón START. La pantalla conmuta de forma intermitente mientras se está
realizando la medición (se puede cancelar la medición pulsando de nuevo el botón
START).
