------ COMPROBADOR DE DIFERENCIALES CDB ------- Pág nº 16
3.- MEDICIÓN DE TENSIÓN Y FRECUENCIA
La medición del voltaje y la frecuencia se seleccionan con el botón R, U. Para realizar
esta medición no es necesario pulsar el botón START, simplemente conectar el
conector del equipo en la toma de red donde se quiere medir. Los botones
∆,∇ permiten
conmutar para ver los distintos valores de voltajes y frecuencia. La tensión U
L-N
puede
medirse entre la fase y el neutro, la tensión U
L-PE
entre la fase y la tierra y la tensión
U
N-PE
entre la toma de tierra PE y el neutro N.
El instrumento mide la tensión en verdadero valor eficaz. La tensión y la frecuencia
también se pueden medir con los dos cables del adaptador bifilar. En este caso, tanto
la tensión de alterna como de continua se medirán entre las puntas del adaptador
(independientemente de que se haya seleccionado la medición de U
L-N
, U
L-PE
or U
N-PE
).
Durante las mediciones de las tensiones de alterna por encima de los 260 V (por ej.
tensión de línea) aparecerá el valor de forma intermitente en el display. De esta forma
se indica que la tensión es superior a la tensión de fase de red permitida. Si apareciera
también el símbolo PE en este caso no estaría indicando un fallo de la instalación.
El proceso de medición de voltaje y frecuencia es el siguiente:
1. Conecte el CDB a la toma de tensión que se vaya a medir.
2. Pulse el botón R,U una o dos veces hasta que aparezcan en el display el voltaje,
símbolos U
L-N
, AC y la unidad V. El símbolo del conector y el símbolo L también
aparecen a la izquierda (fase de la izquierda del conector con el que se mide) o a la
derecha del símbolo de conector (fase a la derecha del conector con el que se
mide). En el caso que no esté conectado a la red, solamente aparecerán en el
display el valor de voltaje 000 y la unidad V.
3. Seleccione el voltaje o frecuencia que se va a medir mediante los botones ∆,∇.
Durante la medición de U
L-PE
aparecerá el símbolo U
L-PE
, durante la medición de la
tensión U
N-PE
solamente aparecerá el valor de voltaje, el símbolo de las unidades
V y el símbolo de alterna AC.

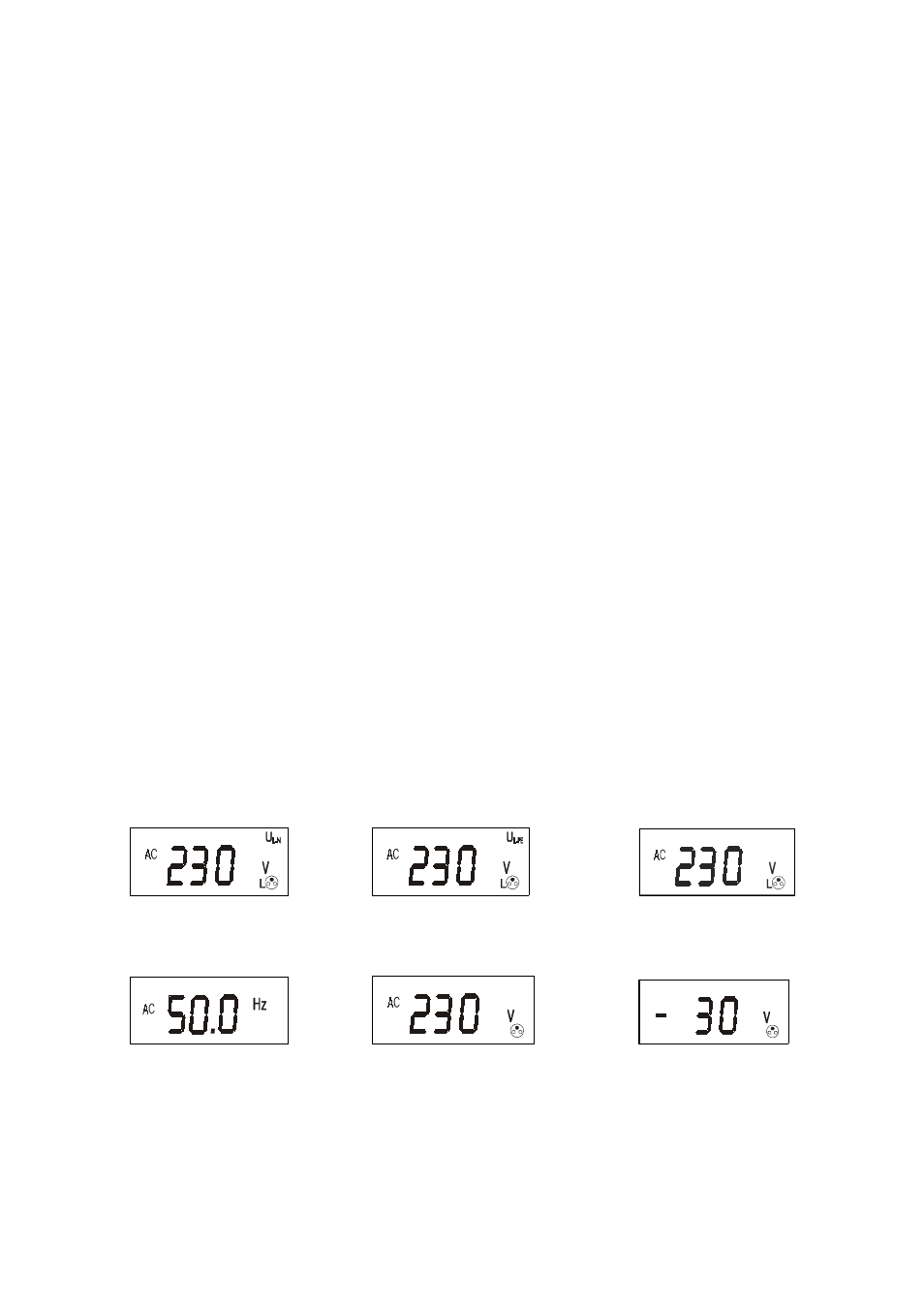

a) Medición de voltaje U
L-N
b) Medición de voltaje U
L-PE
c) Medición de voltaje U
N-PE
d) Medición de frecuencia e) Medición de tensión alterna f) Medición de tensión continua
con el adaptador bifilar con el adaptador bifilar
ƒ
Aplicación del adaptador bifilar
Cuando se realiza la medición del voltaje y la frecuencia con el adaptador, en el display
siempre aparecerá el símbolo del conector sin la indicación de la fase (L). No se puede
conmutar entre las mediciones de U
L-N
, U
L-PE
y U
N-PE
, ya que depende únicamente de
