Después de la medición aparece la tensión de contacto en pantalla. Para conmutar
entre la visualización de la tensión de contacto U
I∆N
y la de los valores calculados de la
impedancia de bucle R
S
se utilizarán los botones ∆,∇. Estos valores se guardan
automáticamente en memoria.
Nota: El valor normal de la impedancia del bucle de protección no sobrepasa de 1 a 2
Ω. Por esta razón, el valor de voltaje próximo a cero se obtiene normalmente durante
la medición de la tensión de contacto.

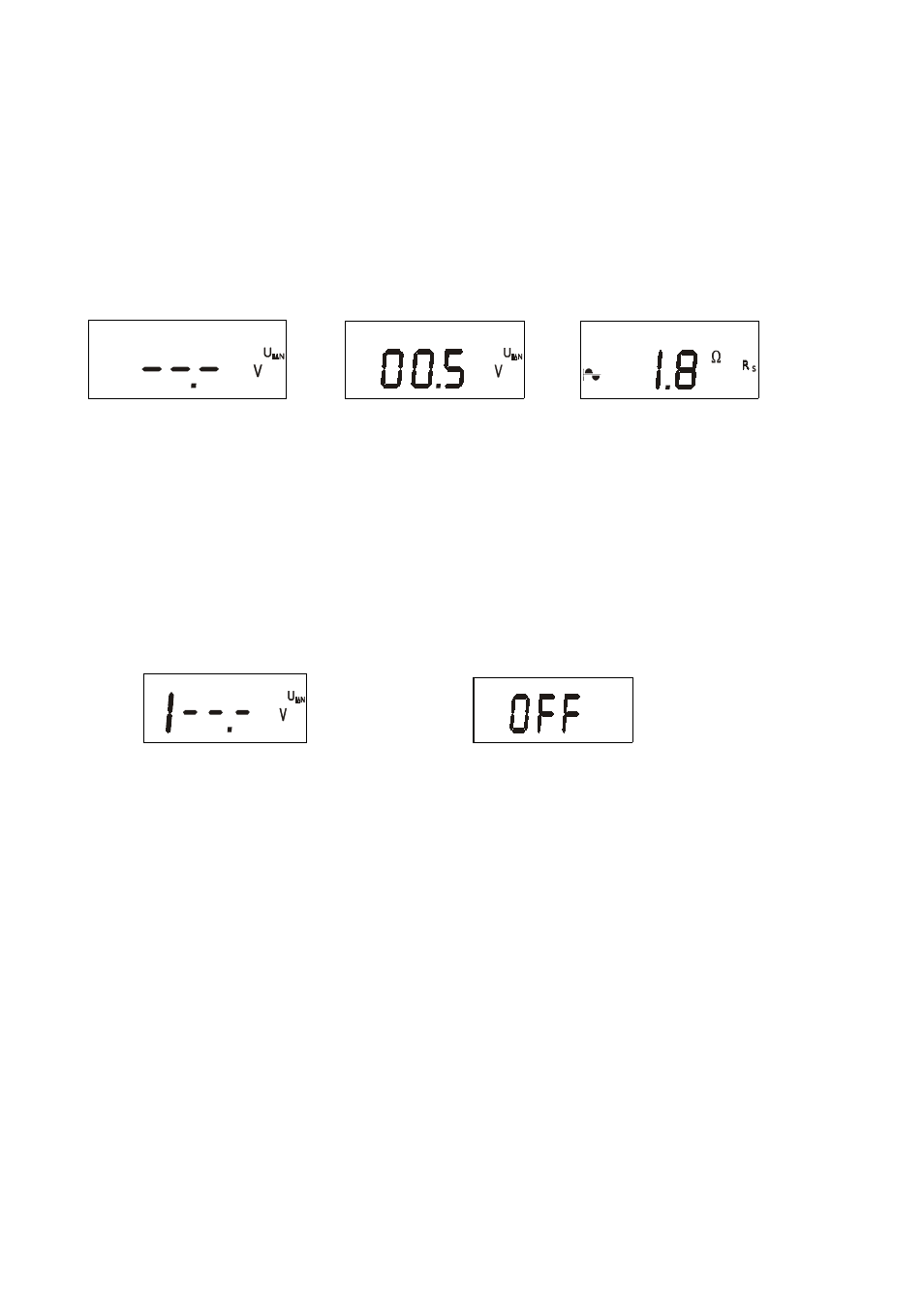

Medición tensión de contacto U
I
∆
N
Valor medido U
I
∆
N
Impedancia de bucle R
S
Desbordamiento de rango: visualiza I - - - (con la unidad V y el símbolo U
I∆N
). Queda
almacenado.
Si el RCD se desconecta antes de que finalice la medición, entonces aparecerá el
símbolo OFF y no se guardará el valor medido. (Esto también es aplicable para las
desconexiones súbitas durante la medición de la impedancia de bucle R
S
).
La desconexión del RCD también se puede indicar en el caso de que no se interrumpa
el bucle de protección pero que su resistencia sea tan grande que la tensión de
contacto esté próxima al valor de la tensión de la red. También aparecerá el símbolo
del conector que indica la tensión en la red.
Desbordamiento de rango de medición Desconexión de RCD no deseada
4.2.- MEDICIÓN DE TIEMPO DE DISPARO t
A
DE RCD
La medición del tiempo de disparo t
A
a la corriente nominal se realiza en un rango de
600 ms para el RCD de uso general y en un rango de 1000 ms para el RCD selectivo.
Puede medirse mediante corriente alterna o corriente pulsante (que se indica mediante
el símbolo de media onda positiva). En ambos casos se puede establecer un límite de
25 V o 50 V para la tensión de contacto durante la medición (se diferencian por el
símbolo 25 V o 50 V que aparece en el display). Podemos seleccionar entre un total de
cuatro modos de medición.
El proceso de medición del tiempo de disparo es el siguiente:
1) Seleccione la medición de RCDs tipo general o tipo S mediante el botón I
∆N
(aparecerá el símbolo S en pantalla).
2) Introduzca la corriente nominal de RCD con los botones ∆,∇ en el display.
3) Seleccione medición del tiempo de disparo t
A
con el botón FI. El valor
predeterminado para el valor de la tensión de corriente alterna U
I∆
está fijado en 25
V para las mediciones más frecuentes de RCDs de alterna.
4) Introduzca el límite de la tensión de contacto y corriente de medición (alterna o
pulsante) con los botones ∆,∇.
