------ COMPROBADOR DE DIFERENCIALES CDB ------- Pág nº 22
4.3.- MEDICIÓN DE TIEMPO DE DISPARO t
A
DE RCD SEGÚN LA INTENSIDAD
NOMINAL I
∆N
5x
El impulso de corriente de valor cinco veces el valor de la corriente diferencial nominal
I
∆N
dura como máximo 60 ms. El símbolo 25 V o 50 V no aparece en pantalla. Durante
esta medición el valor del límite de la tensión de contacto es de 50 V correspondiente a
la tensión U
I∆N
= 12.5 V al paso de la intensidad nominal.
El proceso de medición del tiempo de disparo según corriente I
∆N
x5 es el siguiente:
1) Seleccione la medición de RCDs tipo general o tipo S con el botón I
∆N
.
2) Seleccione el valor de la corriente nominal de RCD (6 mA, 10 mA o 30 mA) con los
botones ∆,∇ (no se puede seleccionar una corriente nominal más alta en este tipo
de medición).
3) Seleccione la medición del tiempo de disparo por la corriente I
∆N
x 5 con el botón FI:
aparecerán en pantalla los guiones y los símbolos ms, t
A
y 5x.
4) Puede elegir realizar la prueba con una señal pulsante con los botones ,
(aparecerá el símbolo de la media onda positiva en pantalla)
5) Pulse el botón START. El display conmuta de forma intermitente mientras está
realizando la medición, pudiéndose cancelar pulsando de nuevo el botón START.
Si se desconecta el RCD , aparecerán el valor del tiempo de disparo t
A
, la unidad ms y
los símbolos 5x t
A
. Para conmutar entre los valores del tiempo de disparo t
A
y la
tensión de contacto U
I∆N
al paso de la corriente nominal se utilizarán los botones ∆,∇.

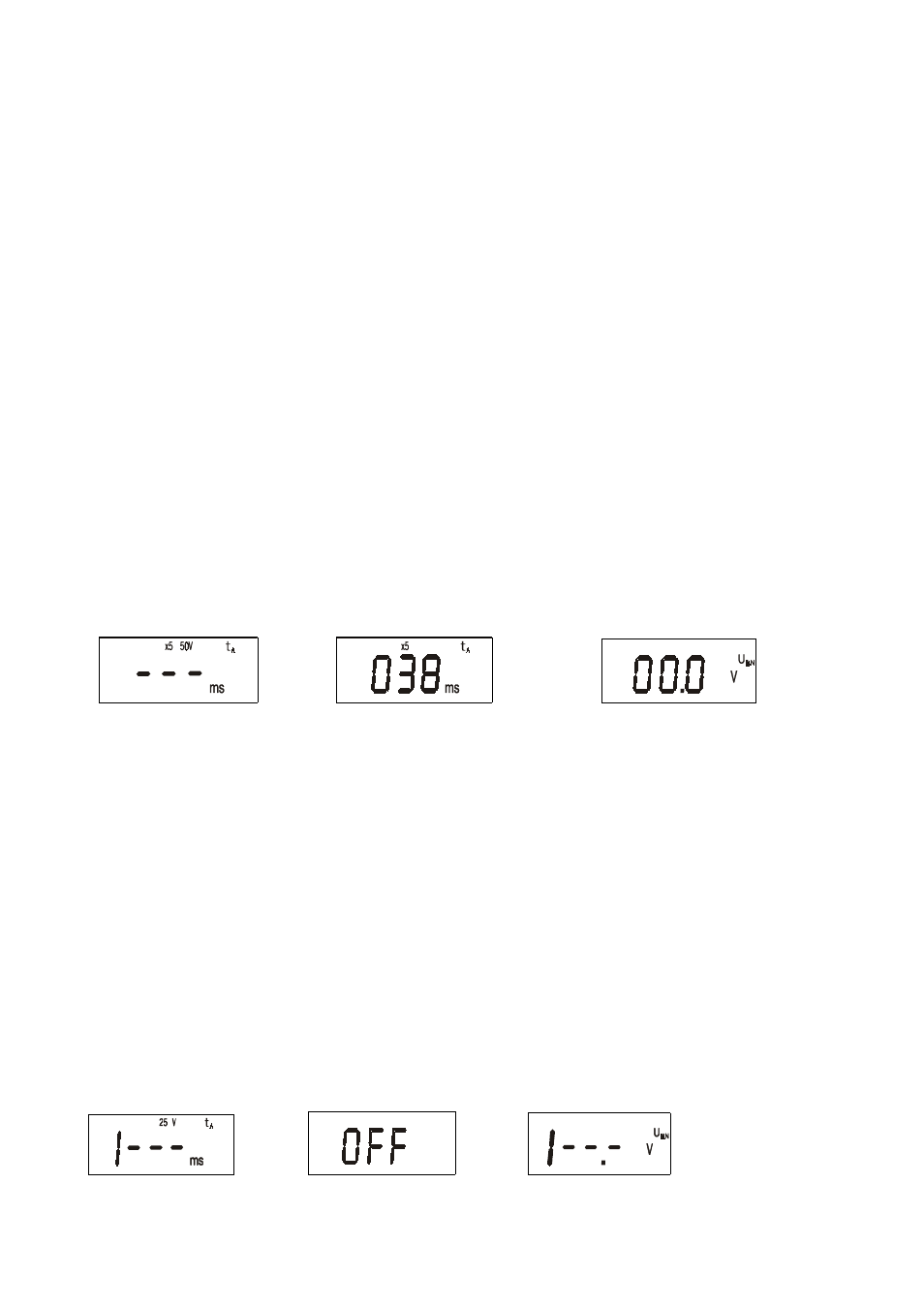

Medición t
A
por corriente 5xI ∆
N
Valor t
A
medido con corriente 5x I ∆
N
Tensión de contacto U
I ∆
Si no se desconecta el RCD, aparecerán los símbolos I- - - , mA y I
∆
. El valor medido y
el desbordamiento de rango quedarán guardados junto con el rango seleccionado
(corriente nominal de actuación I
∆N
).
Si se interrumpe el bucle de protección, aparecerán los símbolos R
S
y PE a intervalos
en la pantalla.
Si la tensión de contacto U
I∆N
sobrepasa el valor predeterminado de 50 V durante la
medición, entonces la medición habrá finalizado, y aparecerán el valor de la tensión de
contacto U
I∆N
(al paso de la corriente nominal I
∆N
) y los símbolos V y U
I∆N
en pantalla.
Si el RCD se desconecta súbitamente durante la verificación inicial de la continuidad
del bucle de protección y la medición de la tensión de contacto, aparecerá el símbolo
OFF y no se guardará el valor medido.
La desconexión del RCD también se puede indicar en el caso de que no se interrumpa
el bucle de protección pero que su resistencia sea tan grande que la tensión de
contacto esté próxima al valor de la tensión de la red. También aparecerá el símbolo
del conector que indica la tensión en la red.
No desconex. de RCD Desconex. súbita de RCD Desbord. de límite U
I
∆
Bucle protección interrumpido
