------ COMPROBADOR DE DIFERENCIALES CDB ------- Pág nº 23
4.4.- MEDICIÓN DE CORRIENTE DE DISPARO DE RCD I
∆
Durante la medida de la corriente de disparo la corriente de prueba I
∆
empieza en 0.30
I
∆N
y va aumentando hasta 1.40 I
∆N
. La duración de esta rampa de corriente es
aproximadamente 1.2 segundos para RCD’s de tipo general, y 2.4 segundos para
RCD’s selectivos (S). Se puede seleccionar entre el ensayo con una onda completa
(no aparece el símbolo de media onda en el display) o bien onda pulsante (aparece el
símbolo de media onda en el display). En ambos casos el límite de la tensión de
contacto U
I ∆
se puede elegir entre 25V o 50V (esto se refleja también en el display).
Durante la prueba con señal alterna todos los RCD’s deben actuar a una corriente igual
o inferior a I
∆ N
. En la prueba con corriente pulsante, los RCD de tipo A deben disparar
con corrientes de hasta 1.4 I
∆N 
El proceso de medición de corriente de disparo es el siguiente:
1) Seleccione la medición de RCD tipo general o tipo S selectivo con el botón I
∆N
(aparece el símbolo S).
2) Seleccione la corriente nominal de RCD en el display con los botones ∆,∇.
3) Seleccione la medición de la corriente diferencial I
∆
con el botón FI. El valor
predeterminado para la tensión de corriente alterna U
I∆
está fijado en 25 V para las
mediciones más frecuentes de RCDs de alterna.
4) Introduzca el límite de la tensión de contacto y corriente de medición (alterna o
pulsante) con los botones
∆,∇.

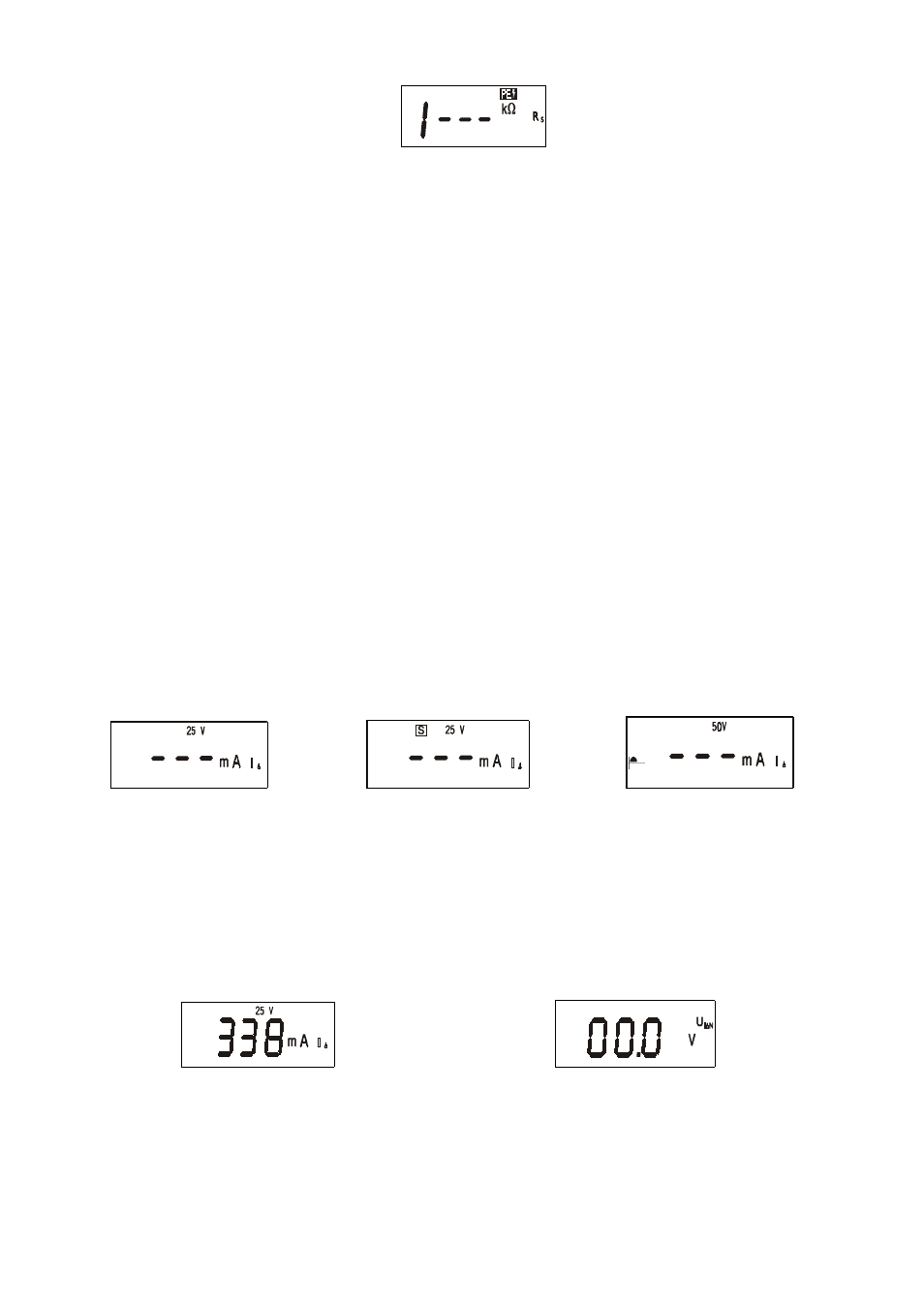

Medición corriente alterna I ∆ , Medición corriente alterna I ∆ , Medición corriente pulsante I ∆ ,
tensión max. contacto 25V RCD selectivo, máx. 25V tensión máx. contacto 50V
5) Pulse el botón START. El display conmuta de forma intermitente al efectuar la
medición, pudiendo cancelarse el proceso si se pulsa de nuevo el botón START.
Si se produce la desconexión del RCD, aparecerán el valor de la corriente
diferencial I
∆
, la unidad mA y el símbolo I
∆
en pantalla. Para conmutar entre la
corriente de actuación I
∆
y la tensión de contacto U
I∆
utilizar los botones ∆,∇ en el
momento de la desconexión.
Valor medido I ∆ Valor medido de tensión de contacto U
I
∆
Si no se desconecta el RCD, aparecerán los símbolos I- - - , mA y I
∆
. El valor medido y
el desbordamiento de rango quedarán guardados junto con el rango seleccionado
(corriente nominal de actuación I
∆N
).
Si se interrumpe el bucle de protección, aparecerán los símbolos R
S
y PE a intervalos
en la pantalla.
