Después de la medición aparece el valor R
S
que se ha medido (en el caso de que
no se haya detenido o se haya desconectado el RCD). Con los botones ∆,∇
podemos ir conmutando entre el valor R
S
y el valor calculado de intensidad de
cortocircuito I
K
(I
K
= 230 V/R
S
). El valor medido queda almacenado en memoria.

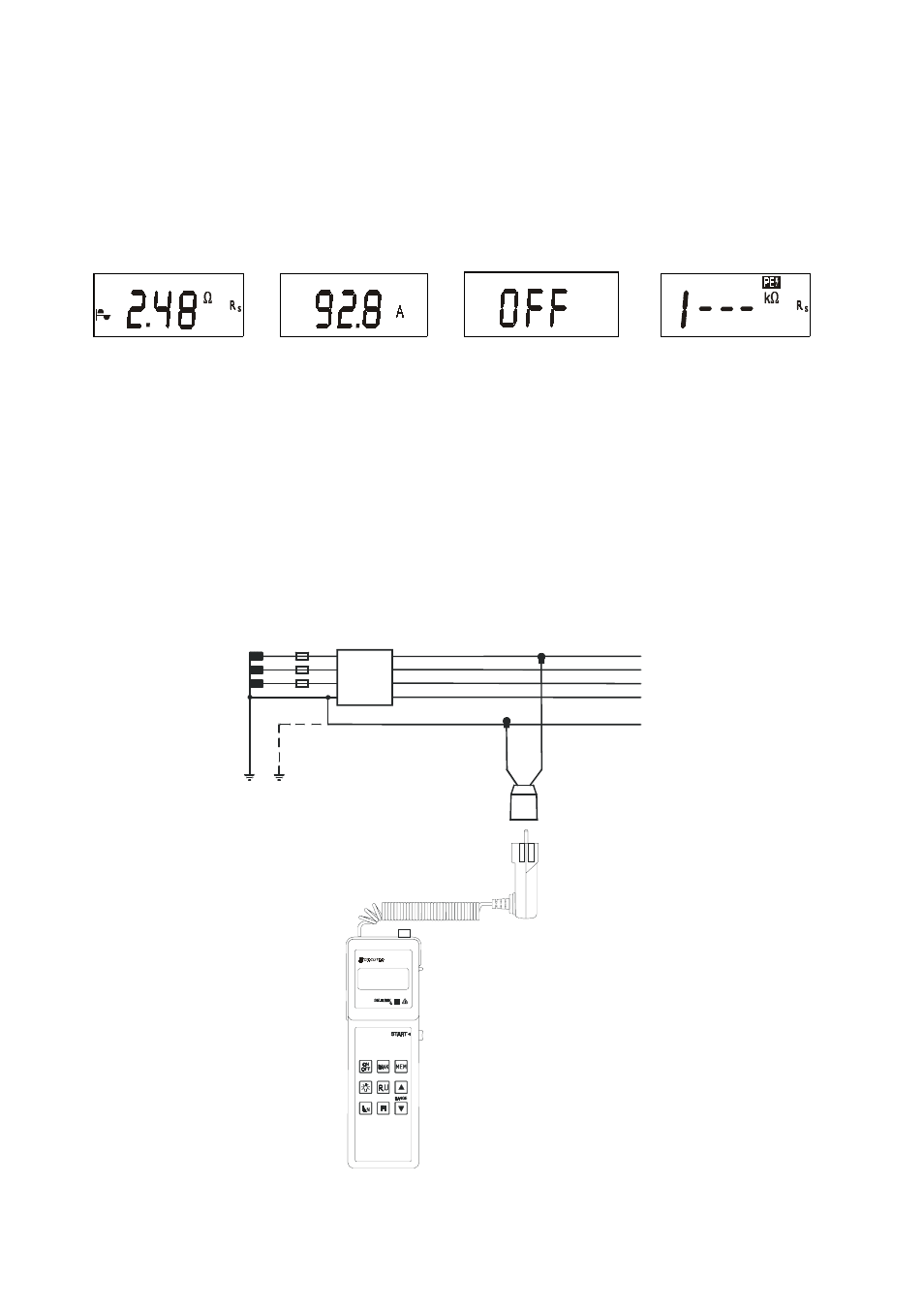

Valor medido de Valor calculado de Disparo súbito de RCD Bucle protección
impedancia bucle R
S
intensidad de corte I
K
durante medición interrumpido
En el caso de desbordamiento de rango aparece I - - - (con las unidades y símbolos
correspondientes).
En el caso de interrupción del bucle de protección aparecerá - - - y el símbolo PE! de
forma intermitente en el display.
Si el RCD está desconectado aparecerá el símbolo “OFF“ antes de finalizar la
medición y no se guardará el valor medido. También se puede indicar la desconexión
del RCD en el caso en el que el bucle de protección tenga una impedancia superior al
rango de medición y que no se haya interrumpido el bucle.
ƒ
Aplicación del adaptador bifilar
El adaptador bifilar puede aplicarse para la medición de la impedancia del bucle
protector en la red trifásica.
L1
L2
L3
N
PE
Verde Negro
Adaptador
bifilar
CDB
RCD
