492 12 Funciones MOD
12.8 Conexión Ether
n
et
12.8 Conexión Ethernet
Introducción
El TNC está equipado de forma estándar con una tarjeta ethernet para
conectar el control como cliente en su red. El TNC transmite datos a
través de la tarjeta Ethernet con
„ el protocolo smb (server message block) para sistemas operativos
Windows, o
„ la familia de protocolos TCP/IP (Transmission Control Protocol/
Internet Protocol) y con ayuda del NFS (Network File System)
Posibles conexiones

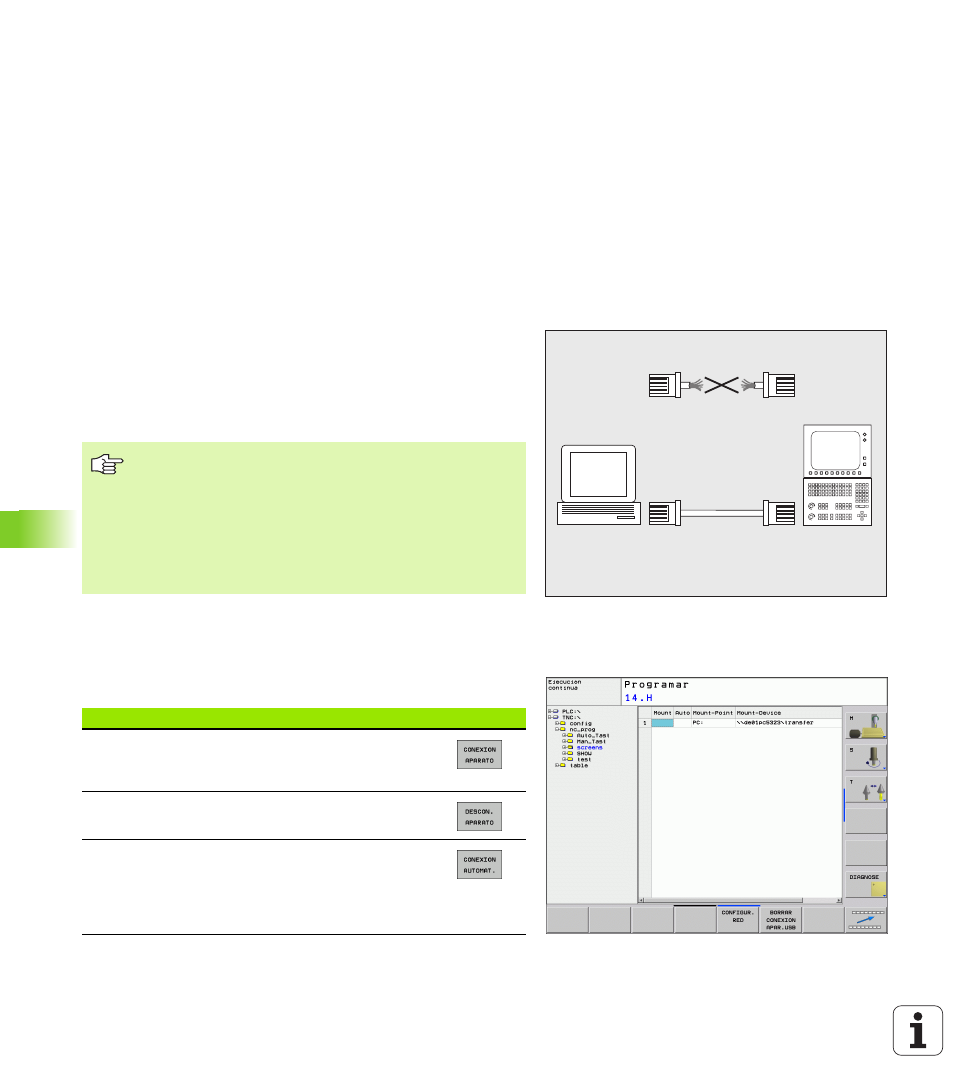

Es posible conectar la tarjeta Ethernet del TNC mediante la conexión
RJ45 (X26,100BaseTX o 10 BaseT) en su sistema de redes, o bien,
conectarla directamente con un PC. Ambas conexiones están
separadas galvánicamente de la electrónica del control.
En la conexión 100BaseTX o 10BaseT se utiliza el cable Pair Twisted,
para conectar el TNC a la red.
Conectar el control a la red
Resumen de funciones de la configuración de red
 Seleccionar en la gestión de ficheros (PGM MGT) la softkey Red
PC
TNC
10BaseT / 100BaseTx
La longitud de cable máxima entre el TNC y un empalme
depende de la calidad del cable, del recubrimiento y del
tipo de red (100BaseTX o 10BaseT).
También se puede conectar sin gran esfuerzo el TNC
directamente a un PC, el cual está equipado con una
tarjeta Ethernet. Para ello, conectar el TNC (conector X26)
y el PC con un cable Ethernet cruzado (denominación
comercial: cable Patch cruzado o cable STP cruzado)
Función Softkey
Establecer la conexión al proceso de red seleccionado.
Después de establecer la conexión, aparece debajo de
Mount una marca para la confirmación.
Divide la conexión a un proceso de red.
Función Automount activada o desactivada (= control
automático del proceso de red durante la aceleración
del control). El estado de la función se visualiza
mediante una marca situada debajo de Auto en la tabla
del proceso de red.
